Thiết bị xử lý PCB kết nối với thiết kế PCB quay

Thiết bị xử lý PCB kết nối với thiết kế PCB quay

giới thiệu

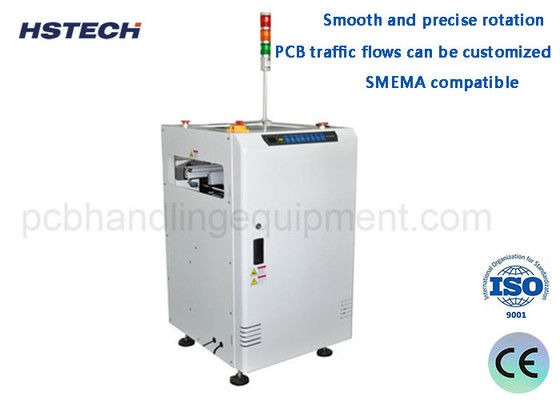

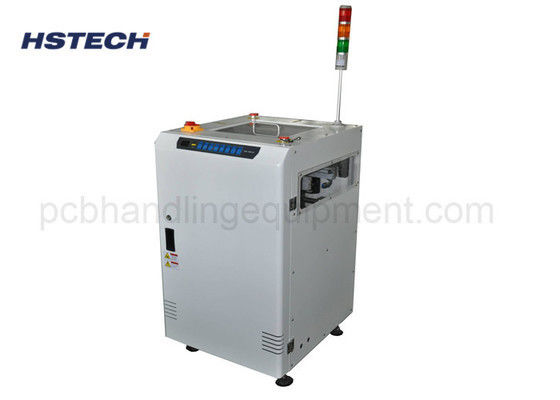

PCB Turn Conveyor là một thiết bị để tự động xoay và vận chuyển bảng mạch in (PCB).

Chức năng:
Tự động nhận và truyền PCB để đạt được sản xuất liên tục.
Theo yêu cầu của quy trình, PCB được xoay chính xác 180 độ.
Hợp tác với các thiết bị quy trình tiếp theo để đạt được việc chuyển PCB hiệu quả.
Điều khiển có thể lập trình, linh hoạt để thích nghi với PCB có kích thước và hình dạng khác nhau.

Đặc điểm chính:
Sử dụng các cơ chế truyền tải ổn định và đáng tin cậy, chẳng hạn như dây đai hoặc cuộn.
Cơ chế quay chính xác cao có thể kiểm soát chính xác góc quay.
Tốc độ truyền có thể điều chỉnh và đồng bộ với nhịp độ của dòng chảy quy trình.
Thiết bị có cấu trúc nhỏ gọn, dấu chân nhỏ và dễ dàng tích hợp vào dây chuyền sản xuất.
Được trang bị các thiết bị bảo vệ an toàn, chẳng hạn như rào cản ánh sáng, dừng khẩn cấp, v.v.
Hệ thống điều khiển PLC có thể được lập trình để nhận ra hoạt động tự động.

Thành phần chính:
Cơ chế truyền: chẳng hạn như dây đai hoặc cuộn, được sử dụng để mang và di chuyển PCB.
Cơ chế quay: Sử dụng các thành phần điều khiển như động cơ hoặc xi lanh để thực hiện 180 độ.
Cảm biến: phát hiện thông tin vị trí PCB để đảm bảo xoay chính xác.
Hệ thống điều khiển PLC: lập trình để thực hiện điều khiển tự động và giám sát dữ liệu.
Thiết bị bảo vệ an toàn: chẳng hạn như lưới ánh sáng, công tắc dừng khẩn cấp, v.v.

Các kịch bản ứng dụng:
Dòng sản xuất SMT: Chuyển PCB giữa hàn tái dòng, kiểm tra AOI và các quy trình khác.
Quá trình khoan: xoay PCB 180 độ trước và sau khi khoan.
Dòng sản xuất phun thiếc: PCB được xoay trước và sau khi phun thiếc.
Thử nghiệm kiểm tra: Chuyển PCB trước và sau thiết bị thử nghiệm.

Đặc điểm

1Thiết kế đóng với giới hạn mô-men xoắn tích hợp đảm bảo mức cao

an toàn.

2, Top nắp an toàn có thể được mở cho mỗi truy cập vào phần cứng trong khi

Bảo trì.

3, Sử dụng nút điều khiển thân thiện.

4, Trình quay mượt mà và chính xác.

5, Giảm thiểu khoảng cách chuyển giữa các máy vận chuyển.

6, dòng lưu lượng PCB có thể được tùy chỉnh.

7, Điều chỉnh chiều rộng trơn tru và song song ((đòi chì).

8,SMEMA tương thích.

Thông số kỹ thuật
