| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-ST400 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

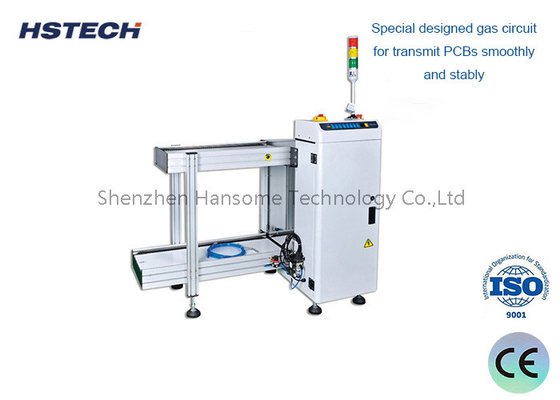

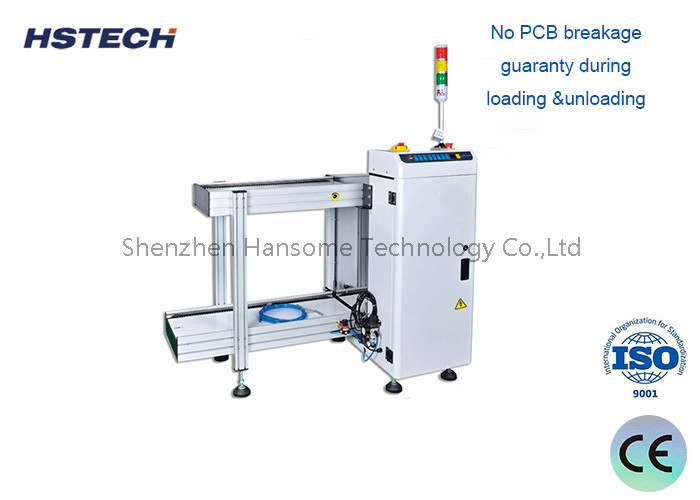

Điều chỉnh chiều rộng Panasonic PLC CE liệt kê PCB Stacker Machine Bare Board Unloader
Ứng dụng
Máy này được sử dụng để dỡ / thu thập PCB trần từ dây chuyền sản xuất SMT sau khi đánh dấu bằng laser.
Đặc điểm
1. điều khiển chương trình PLC Panasonic.
2. Kiểm soát nút LED truyền thống và đơn giản.
3, kết nối tín hiệu Smema.
4, Điều chỉnh độ dày PCB bằng tay.
5, Điều chỉnh chiều rộng PCB crank tay.
6, hiển thị trạng thái ánh sáng LED.
7, cấu trúc nhôm, thiết kế đáy nặng để ngăn chặn dịch chuyển.
8, chế độ truyền thông được cung cấp.
9Chỉ mất 10 giây để thay đổi dòng sản phẩm.
10, Chạy không ngắt.
11, dây chuyền vận chuyển ESD.
12, hiển thị lỗi máy tự lập trình,những lỗi khác nhau có mã khác nhau,mỗi mã có hướng dẫn bảo trì có liên quan được dán ở phía sau của cửa máy
Thông số kỹ thuật
| Chức năng |
Được sử dụng để thu thập PCB trần để dòng SMT từ máy thượng nguồn |
| Độ cao vận chuyển | 910±30mm |
| Hướng vận chuyển | L~R, hoặc R~L |
| Hoạt động | Hoạt động phía trước |
| Mặt cố định của đường ray | Mặt trước |
| Độ dày PCB | 0.6~4.0mm |
| Chiều cao của các thành phần PCB | ±35mm |
| Thời gian cho PCB | Khoảng 10 giây hoặc chỉ định |
| Trọng lượng bảng | ≤3kg |
| Nguồn cung cấp điện | 220V,50/60Hz,± 10% |
| Sức mạnh | 0.05kW |
| Áp suất không khí | 0.6Mpa |
| Tiêu thụ không khí | < 20L/min |
| Tín hiệu | SMEMA |
| Mô hình | HS-ST400 | HS-ST530 |
| Chiều dài PCB hiệu quả | 50~400mm | 50~530mm |
| Độ rộng PCB vận chuyển | 50~400mm | 50~500mm |
| Độ dày PCB | Min 0.6mm | Min 1,0mm |
| Kích thước máy | 650*670*1200mm | 800*880*1200mm |
| Trọng lượng | 170kg | 190kg |
Lưu ý
1Trước khi chạy máy, đầu tiên đếm đường bao quanh ngược lại và sau đó đếm đường bao quanh theo thứ tự tích cực để ngăn chặn mảnh vụn làm hỏng chăn cao su, tấm in, vvgiữa các cuộn.
2. Nơi làm việc nên được giữ sạch sẽ và không bị cản trở, không có chất thải xung quanh mặt đất, bàn làm việc và máy móc. Các công cụ bảo trì và phụ tùng thay thế nên được đặt ở những nơi được chỉ định.
3Trước khi khởi động, dầu bôi trơn cần thiết phải được thêm vào mỗi điểm phun dầu, điểm bôi trơn và bể dầu của máy.Các thành viên phi hành đoàn không được phép khởi động hoặc vận hành máy mà không được phép.Trợ lý và học viên nên làm việc dưới sự hướng dẫn của phi công.
4Trước khi bắt đầu bài tập về nhà, nhân viên làm bài tập về nhà phải mặc quần áo và giày làm việc gọn gàng, buộc cổ áo và tay áo, giữ túi của họ không có mảnh vỡ có thể rơi ra,và không đeo đồng hồ hoặc phụ kiện khác.
5Trước khi khởi động máy, kiểm tra xem có bất kỳ mảnh vỡ nào ở tất cả các bộ phận của cơ thể máy không.và phía trước và phía sau phải được phối hợp để đảm bảo an toàn của khu vực xung quanh trước khi khởi động máy.
