| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-ST400 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

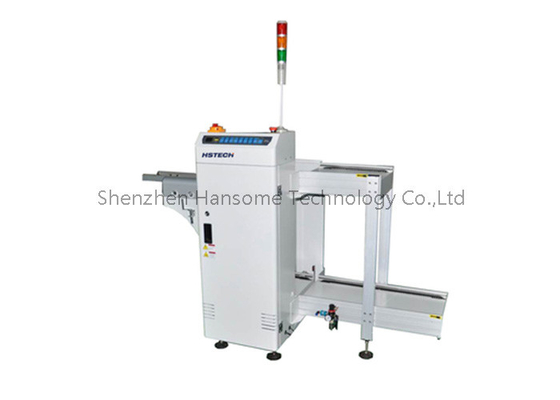

Điều chỉnh chiều rộng Panasonic PLC CE liệt kê PCB Stacker Machine Bare Board Unloader
Ứng dụng
Máy này được sử dụng để dỡ / thu thập PCB trần từ dây chuyền sản xuất SMT sau khi đánh dấu bằng laser.
Máy tải tự động được sử dụng trong dây chuyền sản xuất SMT cho thiết bị nhận bảng,với việc sử dụng khung loại hộp để tự động đặt các bảng mạch trên dây chuyền sản xuất từng mảnh vào hộp vật liệu.
Tự động Unloader cho SMT dây chuyền sản xuất bảng thiết bị tiếp nhận, với việc sử dụng khung vật liệu loại hộp tự động vào dây chuyền sản xuất của bảng mạch một một vào hộp vật liệu.Nó có thể được đặt trên mặt đất phẳng cứng và có thể được sử dụng với máy cho ăn bảng, làm giảm cường độ lao động của các nhà khai thác, cải thiện hiệu quả làm việc, tiết kiệm lao động và giảm chi phí sản xuất.Toàn bộ máy mà không có dây cáp di chuyển và các thành phần điện để đảm bảo an toàn cá nhân của người vận hànhCác thiết bị tổng thể có cấu trúc đơn giản và hợp lý, vận hành và sử dụng linh hoạt, hiệu suất đáng tin cậy, phạm vi ứng dụng rộng.
Đặc điểm
1. điều khiển chương trình PLC Panasonic.
2. Kiểm soát nút LED truyền thống và đơn giản.
3, kết nối tín hiệu Smema.
4, Điều chỉnh độ dày PCB bằng tay.
5, Điều chỉnh chiều rộng PCB crank tay.
6, hiển thị trạng thái ánh sáng LED.
7, cấu trúc nhôm, thiết kế đáy nặng để ngăn chặn dịch chuyển.
8, chế độ truyền thông được cung cấp.
9Chỉ mất 10 giây để thay đổi dòng sản phẩm.
10, Chạy không ngắt.
11, dây chuyền vận chuyển ESD.
12, hiển thị lỗi máy tự lập trình,những lỗi khác nhau có mã khác nhau,mỗi mã có hướng dẫn bảo trì có liên quan được dán ở phía sau của cửa máy
Thông số kỹ thuật
| Chức năng |
Được sử dụng để thu thập PCB trần để dòng SMT từ máy thượng nguồn |
| Độ cao vận chuyển | 910±30mm |
| Hướng vận chuyển | L~R, hoặc R~L |
| Hoạt động | Hoạt động phía trước |
| Mặt cố định của đường ray | Mặt trước |
| Độ dày PCB | 0.6~4.0mm |
| Chiều cao của các thành phần PCB | ±35mm |
| Thời gian cho PCB | Khoảng 10 giây hoặc chỉ định |
| Trọng lượng bảng | ≤3kg |
| Nguồn cung cấp điện | 220V,50/60Hz,± 10% |
| Sức mạnh | 0.05kW |
| Áp suất không khí | 0.6Mpa |
| Tiêu thụ không khí | < 20L/min |
| Tín hiệu | SMEMA |
| Mô hình | HS-ST400 | HS-ST530 |
| Chiều dài PCB hiệu quả | 50~400mm | 50~530mm |
| Độ rộng PCB vận chuyển | 50~400mm | 50~500mm |
| Độ dày PCB | Min 0.6mm | Min 1,0mm |
| Kích thước máy | 650*670*1200mm | 800*880*1200mm |
| Trọng lượng | 170kg | 190kg |
1.Chế độ điều khiển màn hình cảm ứng đầy đủ, thuận tiện và nhanh chóng, hiệu suất ổn định.
2Nó có thể tự động gửi vật liệu tấm đến máy thấp hơn mà không cần xử lý bằng tay và hiệu quả cao.
3.Built trong chức năng tìm lỗi chi tiết và hệ thống phát hiện an toàn, báo động âm thanh và ánh sáng và chương trình xử lý văn bản ngay lập tức trong trường hợp bất thường, thuận tiện để xử lý.
4Nghiên cứu độc lập và phát triển hệ thống điều khiển, hiệu suất ổn định.
5.Phát nhận vít quả bóng và cột thép carbon cao, tiếng ồn thấp, rung động nhỏ, định vị chính xác.
6Giao diện đường tín hiệu SMEMA tiêu chuẩn, có thể được kết nối với các thiết bị tự động hóa khác.
