V-Cut Blade Miving PCB Separator PCB Depaneling Equipment với chức năng cảm ứng

V-Cut Blade Miving PCB Separator PCB Depaneling Equipment với chức năng cảm ứng

giới thiệu

Blade Moving PCB Separators là một thiết bị để cắt và tách các bảng mạch in (PCB).

nguyên tắc hoạt động:
Thiết bị sử dụng một hoặc nhiều lưỡi di động để cắt trên bề mặt PCB dọc theo đường phân đoạn theo lịch trình.
Lưỡi có thể di chuyển theo chiều ngang hoặc dọc, và cắt chính xác dọc theo đường phân đoạn trên bảng PCB.
Quá trình cắt sử dụng động cơ cơ học, chẳng hạn như thanh đẩy khí nén hoặc điện, có thể cung cấp công suất cắt đủ.

Đặc điểm chính:
Độ chính xác cắt là cao, và đường phân đoạn được đánh dấu trên PCB có thể được cắt chính xác.
Thích hợp cho bảng PCB có kích thước và hình dạng khác nhau, có thể được chia thành PCB đơn hoặc nhiều.
Nó có thể được sử dụng kết hợp với các thiết bị tự động như băng chuyền để đạt được các hoạt động phân khúc liên tục.
Trong quá trình cắt, nó sẽ không gây ra thiệt hại cho bề mặt PCB và các thành phần.
Cấu trúc thiết bị nhỏ gọn, linh hoạt trong cài đặt và dễ dàng tích hợp vào dây chuyền sản xuất.
Với các thiết bị bảo vệ an toàn, chẳng hạn như cảm biến lưới, công tắc dừng khẩn cấp, v.v.

Thành phần chính:
Cơ chế lưỡi dao di động: Bao gồm lưỡi dao, động cơ / xi lanh lái, v.v.
Hệ thống định vị / hướng dẫn: Sử dụng cảm biến quang để đạt được định vị và hướng dẫn PCB.
Các tổ chức nhập cảnh và xuất cảnh: Thiết bị tự động như băng chuyền, robot.
Hệ thống điều khiển chương trình: PLC hoặc bộ điều khiển nhúng để đạt được các hoạt động tự động hoàn toàn.
Thiết bị bảo vệ an toàn: chẳng hạn như cảm biến lưới, công tắc dừng khẩn cấp, v.v.

Kịch bản ứng dụng:
Dòng sản xuất SMT: PCB được chia thành PCB sau khi hàn trở lại.
Đường khoan / bọc thiếc: Nó đóng một vai trò trong quá trình chia PCB.
Kết nối thử nghiệm: tách PCB hoàn thành thử nghiệm.
Sản xuất lô nhỏ / mẫu: phân chia nhanh chóng và có trật tự của một lượng nhỏ PCB.

Đặc điểm

1, Máy này có thể sử dụng để cắt tất cả các loại bảng với v-slot.

2, Thiết kế lưỡi dao bền, lưỡi dao có thể được định hình ít nhất hai lần.

3, Chiều cao lá hình tròn có thể được điều chỉnh để phù hợp với các loại PCB khác nhau với các thành phần chiều cao khác nhau.

4Hoạt động di chuyển lưỡi dao, áp lực tương đối thấp, điều khiển động cơ duy nhất, dễ dàng và thuận tiện.

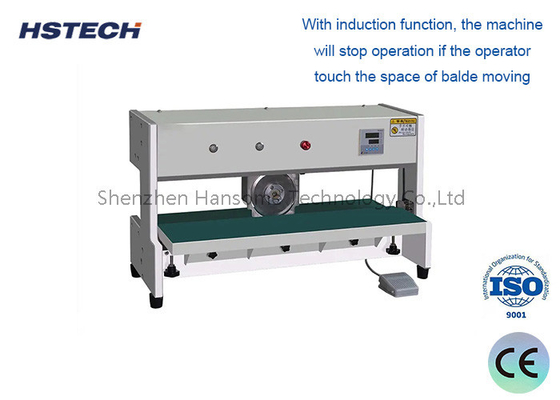

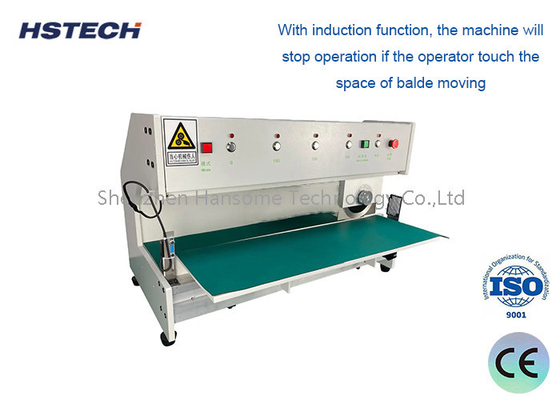

5, Với chức năng cảm ứng, máy sẽ ngừng hoạt động nếu người vận hành chạm vào không gian của balde di chuyển.

6, An ninh, với thiết bị bảo vệ kép, không cần phải lo lắng về vấn đề sản xuất an ninh.

7, Sức bền, sử dụng chất lượng cao tốt vật liệu lưỡi.
