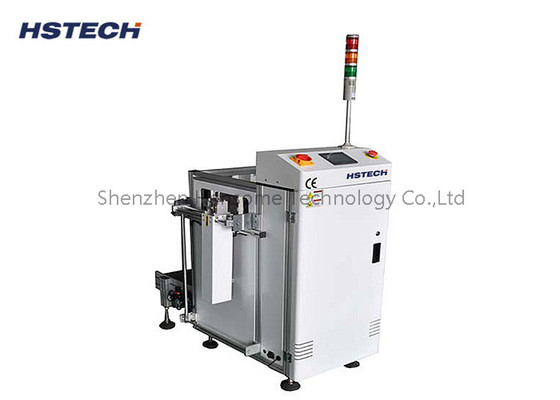

Máy nạp nhiều tạp chí PCB 90 độ SMT Board Loading Machine với màn hình 3 màu

Máy nạp nhiều tạp chí PCB 90 độ SMT Board Loading Machine với màn hình 3 màu

giới thiệu

Máy nạp PCB tạp chí đa là một thiết bị nạp tự động, chủ yếu được sử dụng trong quá trình sản xuất và thử nghiệm các bảng mạch in (PCB).

Tổng quan chức năng:
Các tấm PCB có thể tự động lấy ra từ nhiều tạp chí PCB độc lập và gửi đến thiết bị sản xuất hoặc thử nghiệm tiếp theo.
Nó có thể tự động chuyển các tấm PCB vào các khay khác nhau theo nhu cầu sản xuất.
Được trang bị hệ thống định vị trực quan tiên tiến để đảm bảo vị trí chính xác và cho ăn các tấm PCB.
Nó có thể phối hợp với các thiết bị khác trên dây chuyền sản xuất chẳng hạn như máy đặt, lò tái dòng, vv.

Đặc điểm chính:
Nhiều khay PCB độc lập có thể được kết nối để cải thiện tính linh hoạt sản xuất.
Sử dụng các thiết bị thao tác chính xác cao hoặc cánh tay robot để chọn và đặt các tấm.
Được trang bị hệ thống định vị thị giác tiên tiến để đảm bảo vị trí chính xác của tấm.
Hỗ trợ chuyển đổi tự động các loại hoặc kích thước khác nhau của tấm PCB.
Thiết bị bảo vệ an toàn tích hợp, chẳng hạn như cảm biến lưới, công tắc dừng khẩn cấp, v.v.
Nó có thể đạt được kết nối tín hiệu tốt và điều khiển đồng bộ với các thiết bị khác trong dây chuyền sản xuất.

Thành phần chính:
Máy điều khiển hoặc cánh tay robot: được sử dụng để tự động lấy và đặt các tấm PCB.
Hệ thống định vị trực quan: bao gồm máy ảnh, thuật toán xử lý hình ảnh, v.v.
Cơ chế chuyển đĩa: có thể tự động chuyển tấm trong các khay khác nhau.
Cơ chế truyền tải: chẳng hạn như băng chuyền, cuộn, vv, được sử dụng để vận chuyển vật liệu ván.
Hệ thống điều khiển chương trình: PLC hoặc máy tính công nghiệp để đạt được điều khiển hoàn toàn tự động.
Thiết bị bảo vệ an toàn: chẳng hạn như cảm biến lưới, công tắc dừng khẩn cấp, v.v.

Các kịch bản ứng dụng:
Dòng sản xuất SMT: tải tự động trong quá trình hàn và hàn dòng.
Kết nối thử nghiệm: Chế độ tải và định vị tự động ở phía trước thiết bị thử nghiệm.
Sản xuất mẫu: Tự động chuyển đổi và tải các tấm PCB với các thông số kỹ thuật khác nhau.
Sản xuất hàng loạt nhỏ: Cải thiện hiệu quả sản xuất và giảm gánh nặng của các hoạt động thủ công.

Đặc điểm

1, thiết kế mô-đun góc phải (90 độ).

2, rất ngắn 1200mm chiều dài, tùy chọn ngắn hơn 900mm chiều dài máy.

3, Flexible Collapsible PCB pusher.

4, 3 tạp chí có sẵn.

5, Điều chỉnh chiều rộng trơn tru và song song.

6,SMEMA tương thích.
