Lời giới thiệu

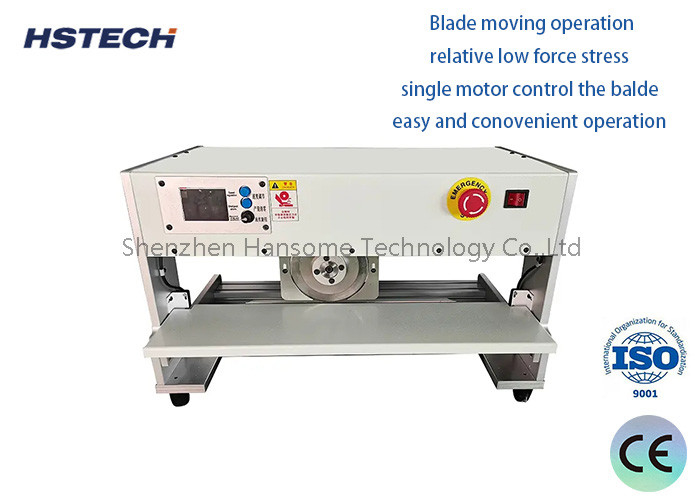

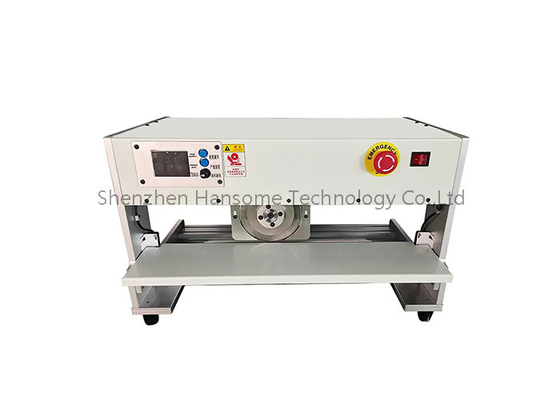

Máy này ((HS-300) là lưỡi dao di chuyển PCB phân tách, sử dụng hình tròn trên cùng và thiết kế lưỡi dao tuyến tính xuống,trước khi cắt, đặt các v-cưa trên lưỡi dao tuyến tính,lưỡi dao hình tròn phía trên di chuyển để hoàn thành đòn, lực căng thẳng tương đối thấp, bảng không cần di chuyển sẽ bảo vệ các thành phần trên bảng, tránh làm hỏng.

Chức năng tách bảng tự động
Thiết bị sử dụng công nghệ tách bảng tự động, có thể nhanh chóng và chính xác cắt toàn bộ PCB thành các tấm PCB riêng lẻ.
Bằng cách chia bảng bằng cánh tay robot và lưỡi dao, hiệu quả tách bảng và hiệu quả sản xuất được cải thiện đáng kể.

Khả năng thích nghi với kích thước linh hoạt
Nó có thể được điều chỉnh nhanh theo kích thước của bảng PCB, phù hợp với bảng PCB với các thông số kỹ thuật khác nhau.
Kích thước tách bảng tối đa được hỗ trợ là 600mm × 400mm, bao gồm hầu hết các nhu cầu sản xuất SMT.

Phân tách bảng chính xác cao
Cơ chế tách bảng chính xác cao và hệ thống định vị được áp dụng để đảm bảo độ chính xác của mỗi tách bảng cao đến ± 0,1mm.
Nó có thể ngăn chặn hiệu quả thiệt hại hoặc đục lên bảng PCB trong quá trình phân khúc.

Thiết kế an toàn và đáng tin cậy
Thiết bị được trang bị các thiết bị bảo vệ an toàn, chẳng hạn như nút dừng khẩn cấp, vv, làm tăng an toàn hoạt động.
Thiết kế hoàn toàn được đóng kín tránh sự phun rác trong quá trình cắt.

Dễ sử dụng
Thiết bị được trang bị bảng điều khiển màn hình cảm ứng, có thể dễ dàng thiết lập các thông số tách bảng và theo dõi quá trình tách bảng.
Mức độ tự động hóa cao, và người vận hành chỉ cần chỉ đơn giản là tải bảng PCB để hoàn thành việc tách bảng.

Đặc điểm

1, Máy này có thể sử dụng để cắt tất cả các loại bảng với v-slot.

2, Thiết kế lưỡi dao bền, lưỡi dao có thể được định hình ít nhất hai lần.

3, Chiều cao lá hình tròn có thể được điều chỉnh để phù hợp với các loại PCB khác nhau với các thành phần chiều cao khác nhau.

4Hoạt động di chuyển lưỡi dao, áp lực tương đối thấp, điều khiển động cơ duy nhất, dễ dàng và thuận tiện.

5, Với chức năng cảm ứng, máy sẽ ngừng hoạt động nếu người vận hành chạm vào không gian của balde di chuyển.

6, An ninh, với thiết bị bảo vệ kép, không cần phải lo lắng về vấn đề sản xuất an ninh.

7, Sức bền, sử dụng chất lượng cao tốt vật liệu lưỡi.

Nguyên tắc hoạt động

Cơ chế cho ăn
Máy phanh PCB sẽ đầu tiên cung cấp cho toàn bộ bảng sau khi gắn SMT vào máy phanh.
Cơ chế cho ăn sử dụng băng chuyền hoặc bộ điều khiển để cung cấp bảng PCB vào trạm phanh.

Định vị và cố định
Máy đúc lỏng cố định bảng PCB bằng cách đặt chân hoặc hấp thụ chân không để đảm bảo vị trí chính xác của nó.

Cơ chế cắt
Các thành phần cốt lõi của máy đệm là cơ chế cắt, thường bao gồm một lưỡi cắt xoay tốc độ cao.
Lưỡi cắt sẽ nhanh chóng và chính xác cắt bảng PCB dọc theo đường chia trước.

Thu thập đống cỏ
Sau khi cắt, máy phanh tự động thu thập các bảng PCB đơn tách biệt.
Những phanh này có thể được thử nghiệm thêm, lắp ráp và các quy trình khác.

Kiểm soát tự động
Toàn bộ quá trình xử lý được tự động hóa bởi hệ thống điều khiển robot.
Hệ thống điều khiển có thể kiểm soát chính xác quá trình cắt theo kích thước và vị trí đường chia của các bảng PCB khác nhau.
