Máy dán hàn chính xác cho khả năng tương thích hệ thống MES 4.0 công nghiệp
Lời giới thiệu

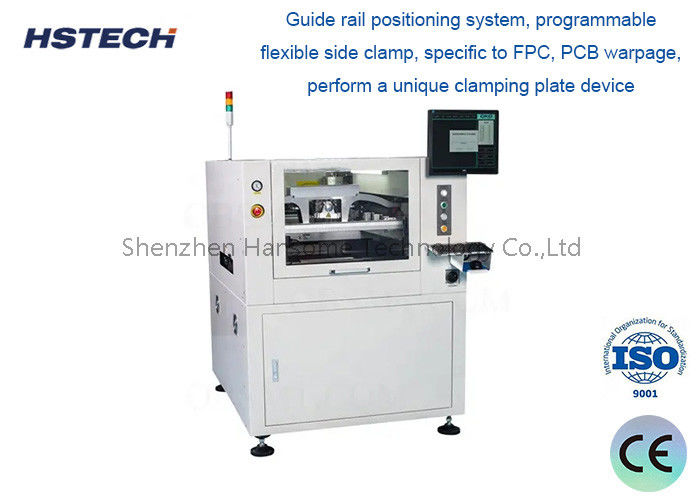

Máy in dán hàn tự động hoàn toàn G9 + là một máy cao cấp cho các ứng dụng SMT cao cấp và đáp ứng các yêu cầu của quy trình in 03015, 0,25 pitch, độ chính xác cao và tốc độ cao.
Thông số kỹ thuật
| Mô hình | G9+ |
| Kích thước PCB tối đa | 450x340mm |
| Kích thước PCB tối thiểu | 50x50mm |
| Độ dày PCB | 0.4-6mm |
| Trọng lượng cao nhất của bảng | 5kg |
| Độ cao vận chuyển | 900±40mm |
| Khoảng cách cạnh bảng | 2.5mm |
| Chiều cao của bảng | 15mm |
| Hướng vận chuyển | L-R, R-L |
| Tốc độ vận chuyển | tối đa 1500mm/s, điều khiển chương trình |
| Phương pháp vận chuyển | Một giai đoạn |
| Điều chỉnh chiều rộng | tự động |
| Giao diện I/O | SMEMA |
| Định vị PCB (phương pháp hỗ trợ) | Đinh từ tính/đường hỗ trợ/bàn làm theo tay |
| Hệ thống kẹp PCB |
Được cấp bằng sáng chế trên kẹp trên cùng
|
| Kẹp bên | |
| Chức năng hấp thụ | |
| Chụp ấn |
0-20mm
|
|
Chế độ in
|
một/hai lần
|
|
Tốc độ in
|
10-200mm/s
|
|
Chế độ in
|
Một lần / Hai lần
|
|
Loại squeegee
|
Lưỡi sò cao su / thép (đường 45°/55°/60°)
|
| Áp suất in | 0.5-10kg |
| Kích thước khung mẫu | 470*370mm~737*737mm ((nhiều độ dày 20-40mm) |
|
Hệ thống làm sạch
|
Hệ thống làm sạch loại mưa
|
| Nắm chân không tăng cường | |
| Khô, ẩm chân không ba chế độ | |
| Làm sạch qua lại | |
|
CCD FOV
|
10x8mm
|
| Các loại nhãn hiệu tín nhiệm | Hình dạng của dấu hiệu tín nhiệm tiêu chuẩn |
| Pad | |
| lỗ | |
| Hệ thống camera | Nhìn lên / xuống cấu trúc quang học |
| Máy ảnh kỹ thuật số CCD | |
| Khớp mẫu hình học |
Hiệu suất máy
| Mô hình | G9+ |
| Độ chính xác vị trí lặp lại | ± 12,5um@6,CPK≥2.0 |
| Độ chính xác in | ±18um@6,CPK≥2.0 |
| Thời gian chu kỳ in | <7,5 giây |
| Dựa trên hệ thống thử nghiệm của bên thứ ba ((CTQ) xác minh vị trí in đệm hàn thực tế lặp lại độ chính xác | |
Thông số kỹ thuật toàn bộ máy
|
Nguồn cung cấp điện
|
AC:220±10%,50/60HZ, 3.0KW
|
|
Áp suất không khí
|
4~6 kgf/cm2
|
|
Tiêu thụ không khí
|
khoảng 5L/min
|
|
Nhiệt độ hoạt động
|
-20°C~+45°C |
|
Độ ẩm hoạt động
|
30%~60%
|
|
Kích thước máy(không có đèn tháp) |
1172 ((L) x 1385 ((W) x 1530 (H) mm
|
|
Trọng lượng máy
|
Khoảng: khoảng 1000kg |
Đặc điểm
1Hệ thống kỹ thuật số CCD, hệ thống quang học hoàn toàn mới, ánh sáng vòng đồng nhất và nguồn ánh sáng đồng trục độ sáng cao.có thể dễ dàng xác định các khớp hàn khác nhau (bao gồm các khớp hàn không đồng đều), chẳng hạn như bọc thép, bọc đồng, bọc bạc, hàn không khí nóng, FPC và tất cả các loại PCB có màu sắc khác nhau.
2Điều chỉnh độ dày PCB chính xác cao, cấu trúc cực kỳ đáng tin cậy, chuyển động XY ổn định. Điều chỉnh bằng tay có thể dễ dàng thích nghi với độ dày PCB khác nhau.
3Hệ thống định vị hướng dẫn, mô hình hướng dẫn mới vô hiệu hóa, kẹp bên linh hoạt có thể lập trình, cho FPC, PCB cong, thực hiện thiết bị kẹp độc đáo.Thông qua lập trình phần mềm có thể tự động mở rộng và rút ra không bị ảnh hưởng bảng PCB warpage.
4. Thiết kế cấu trúc cào mới sáng tạo với hệ thống cào toàn diện để cải thiện sự ổn định và tuổi thọ.
5. Làm sạch stencil tốc độ cao với cấu trúc làm sạch phân phối xuống thành công ngăn chặn tắc nghẽn các lỗ (đó là nguyên nhân gốc của kết quả làm sạch kém).Chiều dài phân bố dung môi cũng có thể được điều chỉnh dễ dàng thông qua điều khiển phần mềm.
6. giao diện đa chức năng mới, đơn giản và rõ ràng, thân thiện với người dùng. chức năng giám sát nhiệt độ và độ ẩm thực tế.
