| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-LD330 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

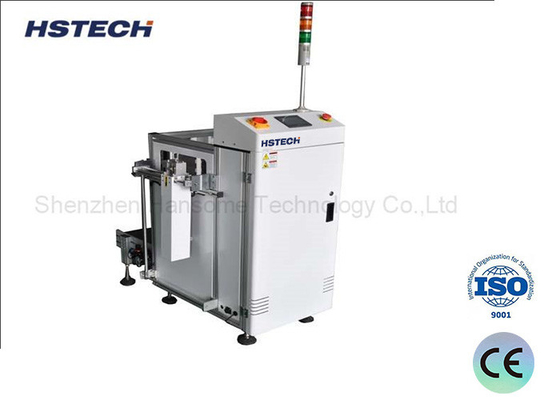

Đường dây sản xuất SMT thông minh Máy thả PCB tự động 90 độ L
Chi tiết kỹ thuật
| Chức năng | Đơn vị này được sử dụng để tải PCB và vận chuyển PCB trên dây chuyền sản xuất SMT |
| Độ cao vận chuyển | 910±30mm |
| Thời gian tải PCB | Khoảng 6 giây. |
| Thời gian thay thế tạp chí | Khoảng 30 giây. |
| Hướng vận chuyển | L~R, hoặc R~L |
| Hoạt động | Hoạt động phía trước |
| Mặt cố định của đường ray | Mặt trước ((hoặc chỉ định) |
| Nguồn cung cấp điện | 220V,50/60Hz,±10% |
| Áp suất không khí | 4-6bar |
| Độ dày PCB | Min 0,4mm |
| Số lượng tạp chí | Bên trên: 1 pc, bên dưới: 2 pc |
| Lựa chọn độ cao | 1-4 ((10mm pitch) |
| Tốc độ vận chuyển | 0.5-20M/min hoặc tùy chỉnh |
| Tín hiệu | SMEMA |
Thông số kỹ thuật
| Mô hình | HS-LD330 |
| Chiều dài PCB hiệu quả | 50*50~455*330mm |
| Kích thước máy ((L*W*H) | 900*1223*1450mm |
| Kích thước tạp chí | 460*400*563mm |
| Trọng lượng | 220kg |
Đặc điểm
1Thiết kế mô-đun: Phân hệ thống thành các mô-đun có thể thay thế để đơn giản hóa sản xuất, bảo trì và nâng cấp.
2Thiết kế mạnh mẽ: Tăng độ ổn định để đảm bảo hoạt động ổn định trong nhiều điều kiện khác nhau.
3Kiểm tra thiết kế kinh tế: Tối ưu hóa hiệu quả chi phí trong khi đảm bảo hiệu suất.
4. Điều chỉnh chiều rộng trơn tru: Cho phép điều chỉnh chiều rộng nhanh chóng và trơn tru.
5Ứng dụng ba kệ: Hỗ trợ xử lý đồng thời ba kệ để cải thiện năng suất.
6. Kẹp khí: Kẹp trên cùng và dưới cùng đảm bảo cố định ổn định của kệ.
7. Bảo vệ PCB: Đảm bảo rằng quá trình tải và dỡ sẽ không gây thiệt hại cho PCB.
8.SMEMA tương thích: tương thích với các tiêu chuẩn ngành công nghiệp để dễ dàng tích hợp và hợp tác.
Máy vẽ
Ứng dụng
Thiết bị này được sử dụng để tải và vận chuyển bảng mạch in trong các đường dây SMT.
