| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-GH350 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

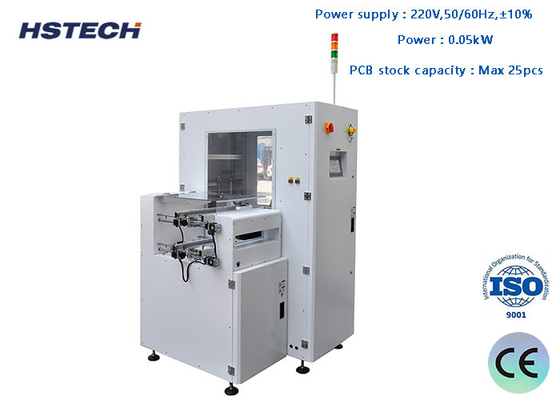

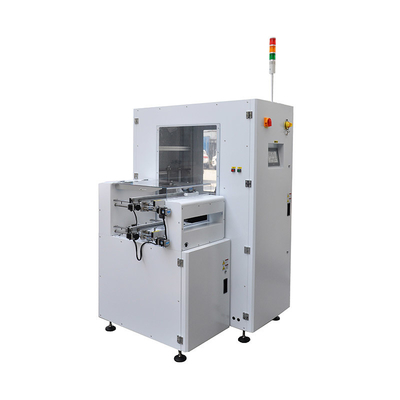

LED Control PCB Buffer Thiết bị xử lý PCB tự động cho đường SMT SPI AOI Buffer
Ứng dụng:
Đơn vị này được sử dụng như một bộ đệm sau thiết bị đệm SPI và AOI.
1Sử dụng bảng điều khiển màng LED nhẹ nhàng.
2. FIFO, LIFO, Loader, Unloader, Reject mode được chọn.
3. nhanh chóng, trơn tru và chính xác chỉ mục.
4. Kẹp khí nén được cung cấp để sắp xếp tạp chí.
5Áp lực của máy đẩy khí được điều chỉnh.
6. Hệ thống ngưỡng được cung cấp.
7- Khả năng đệm tạp chí bổ sung có sẵn theo yêu cầu
8. SMEMA tương thích.
| Mô hình | HS-GH350 |
| Độ cao vận chuyển | 910±20mm |
| Hướng vận chuyển | L~R, hoặc R~L |
| Thời gian chu kỳ trên tàu | Khoảng 20 giây. |
| Thay đổi tạp chí theo thời gian | Khoảng 30 giây. |
| Mặt cố định của đường ray | Mặt trước |
| Mặt hoạt động | Mặt trước |
| Độ dày PCB | Min 0.6mm |
| Lựa chọn độ cao | 1-4 ((10mm pitch) |
| Nguồn cung cấp điện | 220V,50/60Hz,±10% |
| Sức mạnh | 0.05kW |
| Áp suất không khí | 4-6Bar |
| Tiêu thụ không khí | Tối đa 10L/min |
| Số lượng tạp chí | Mặt trên:1 tạp chí, mặt dưới:1 tạp chí |
| Tín hiệu | SMEMA |
| Các tùy chọn | 1, chế độ điều khiển màn hình cảm ứng. 2, Điều chỉnh chiều rộng tự động. 3, Số lượng tạp chí theo yêu cầu của khách hàng. |
| Mô hình | HS-HC250S | HS-HC330M | HS-HC390L | HS-HC460XL |
| Chiều dài PCB hiệu quả | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Kích thước tạp chí | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| Kích thước máy | 1250*1200*1600mm | 1460*1360*1600mm | 1610*1480*1600mm | 1610*1620*1600mm |
| Trọng lượng | 170kg | 230kg | 300kg | 330kg |
Ứng dụng của SPI AOI Buffer:
Lưu trữ và xử lý dữ liệu:
SPI AOI Buffer tạm thời lưu trữ dữ liệu kiểm tra bột hàn thu được từ thiết bị kiểm tra SPI.
Bằng cách lưu trữ dữ liệu, tính liên tục và hiệu quả của việc kiểm tra AOI có thể được đảm bảo, và việc gián đoạn kiểm tra AOI do sự chậm trễ trong truyền dữ liệu có thể tránh được.
Đồng thời, Buffer sẽ xử lý trước và lọc dữ liệu, chỉ truyền thông tin chính được yêu cầu bởi AOI và giảm tải tính toán của hệ thống AOI.
Tối ưu hóa quy trình kiểm tra:
SPI AOI Buffer kết hợp hiệu quả các quy trình kiểm tra của SPI và kiểm tra của AOI.
Sử dụng dữ liệu được lưu trữ trong bộ đệm của Buffer để cung cấp hệ thống AOI, để AOI không cần phải quét nhiều lần khu vực được kiểm tra.
Nó cải thiện hiệu quả và thông lượng của toàn bộ quy trình kiểm tra và rút ngắn thời gian kiểm tra sản phẩm.
Quản lý thông tin kiểm tra:
SPI AOI Buffer lưu các kết quả kiểm tra của SPI và AOI để tạo ra thông tin kiểm tra sản phẩm hoàn chỉnh.
Thông tin này có thể được sử dụng để phân tích khiếm khuyết, tối ưu hóa quy trình, theo dõi chất lượng và các mục đích khác.
Nó cung cấp hỗ trợ dữ liệu có giá trị cho phân tích dữ liệu sản xuất sau đó và quản lý chất lượng.
Hiển thị kiểm tra:
SPI AOI Buffer có thể cung cấp một giao diện xem kết quả kiểm tra đồ họa.
Các nhà khai thác có thể trực quan hiểu tình trạng phát hiện của mỗi liên kết của SPI và AOI.
Nó tạo điều kiện cho việc nhanh chóng xác định và chẩn đoán các vấn đề trong quá trình sản xuất.
