| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-310L |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

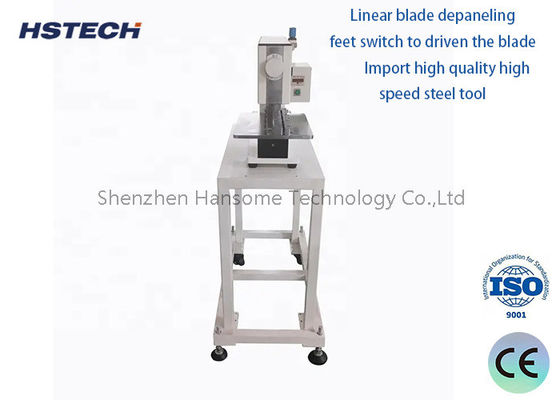

Thiết bị loại bỏ tấm PCB khí áp tốc độ cao cho PCBA SMD chính xác hoặc tấm mỏng
Lời giới thiệu:
1- Động khí và điều khiển điện, thiết kế mẫu có thiết bị cảm biến trong máy, cắt bảng một lần với căng thẳng cắt thấp nhất.HS-310 áp dụng cho riêng biệt chính xác SMD PCBA hoặc tấm mỏng.
Đặc điểm và chức năng
Nguyên tắc hoạt động:

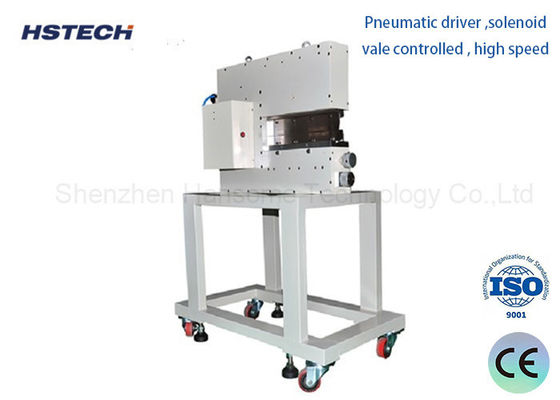

Pneumatic PCB Depanelizer sử dụng không khí nén làm động lực để tách các tấm PCBA bằng cách hấp thụ xi lanh hoặc chân không.
So với cắt cơ học truyền thống, phương pháp chia khí nén này có thể giảm đáng kể nguy cơ hư hỏng cạnh PCBA.
Phân công chính xác cao:
Pneumatic Depanelizer có thể tách chính xác dọc theo đường xác định trước của bảng PCBA để đảm bảo rằng kích thước của mỗi PCBA tách biệt là phù hợp.
Độ chính xác chia thường có thể đạt ± 0,1mm, đáp ứng nhu cầu sản xuất PCBA cao.
Chuyển đổi linh hoạt:
Thiết bị có thể xử lý các tấm PCBA có kích thước và hình dạng khác nhau với sự linh hoạt và thích nghi tốt.
Các thông số đường chia và lực có thể được điều chỉnh linh hoạt theo nhu cầu sản xuất thực tế.
Sản xuất hiệu quả:
Pneumatic Depanelizer có đặc điểm tự động hóa cao và hoạt động đơn giản.
Nó có thể cải thiện đáng kể hiệu quả sản xuất của việc chia PCBA và rút ngắn chu kỳ sản xuất.
Thiết kế mất mát thấp:
Phương pháp chia khí nén có thể giảm thiểu thiệt hại và các vấn đề burr trên cạnh PCBA.
Nó có lợi cho việc cải thiện tỷ lệ năng suất của PCBA và độ tin cậy của các quy trình tiếp theo.
Chi tiết:
| Tên sản phẩm | Máy lọc PCB |
| Mô hình | HS-310L |
| Chiều cao của phần | Tối đa 40mm |
| Chiều cao phần xuống | Tối đa 20mm |
| Cung cấp không khí | 5kgf/cm |
| Sản lượng | 12.5 tấn (độ tổng) |
| Chiều dài cắt hiệu quả | 1-360mm |
| Kích thước lưỡi dao tuyến tính | 360*43,5*6mm |
| Độ dày PCB | 0.1mm~2.0mm ((V) 0.1mm ~1.0mm ((Không có V grove)) |
| Vật liệu của lưỡi dao | Nhập khẩu công cụ thép tốc độ cao |
| Tốc độ tách | 1-300mm/s |
| Độ dày V-cut | 0.3-3.5mm |
| Tiêu thụ không khí | 200-400 ((L/min) |
| Kích thước máy | 700*325*400mm |
| Trọng lượng | 130kg |
| Bảng phù hợp | Tất cả các tấm V-cut |
