| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-NK250 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

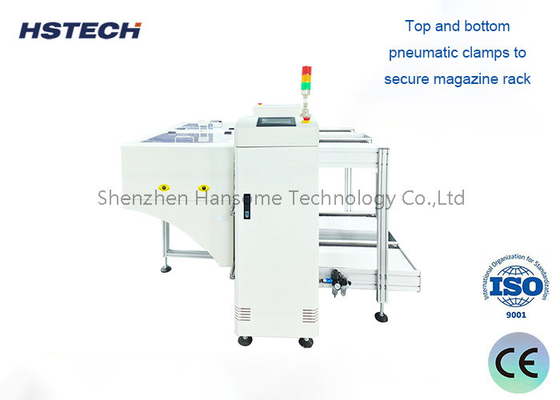

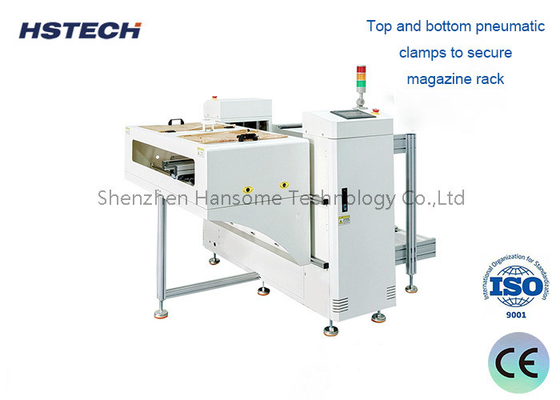

Máy thả hai đường ray hoạt động dễ dàng Smt Thả thẳng đứng Pcb Ng OK Thả với màn hình cảm ứng
NG OK PCB Unloader:
NG OK PCB Unloader là một thiết bị được sử dụng trong các quy trình sản xuất điện tử tự động để dỡ các bảng mạch in (PCB) bị lỗi (NG) và tốt (OK) khỏi dây chuyền sản xuất.
Chức năng chính của NG OK PCB Unloader là tách PCB không đủ điều kiện (NG) và PCB đủ điều kiện (OK) dựa trên kết quả đánh giá của hệ thống phát hiện điện tử,và di chuyển chúng ra khỏi dây chuyền sản xuất để chế biến và phân loại tiếp theo.
NG OK PCB Unloader tính năng và chức năng:
Tải tự động:
Thiết bị có chức năng dỡ PCB hoàn toàn tự động, không cần điều khiển bằng tay.
Bộ cảm biến phát hiện trạng thái PCB và tự động thả các bảng PCB không đủ điều kiện và đủ điều kiện theo phân loại.
Thiết kế hai đường ray:
Thiết bị sử dụng cấu trúc hai đường ray, một để thả bảng PCB không đủ điều kiện và một để thả bảng PCB đủ điều kiện.
PCB không đủ điều kiện và đủ điều kiện có thể được thả bằng cách phân loại cùng một lúc.
Hoạt động hiệu quả cao:
Tải tự động cải thiện đáng kể hiệu quả xử lý của bảng PCB và giảm các liên kết vận hành bằng tay.
Tốc độ và độ chính xác thả có thể được điều chỉnh linh hoạt theo nhu cầu thực tế của dây chuyền sản xuất.
Khám phá tích hợp:
Thiết bị có một mô-đun phát hiện trạng thái PCB tích hợp, có thể tự động xác định và phân biệt các bảng PCB không đủ điều kiện và đủ điều kiện.
Các chỉ số phát hiện bao gồm nhiều thông số như kích thước, lỗi, trạng thái lắp ráp thành phần, v.v.
Ghi dữ liệu:
Thiết bị có thể ghi lại dữ liệu phát hiện của mỗi lô PCB, cung cấp cơ sở để phân tích và tối ưu hóa sau đó.
Báo cáo dữ liệu có liên quan có thể được thu thập và phân tích thông qua phần mềm máy tính.
Giao diện linh hoạt:
Hỗ trợ kết nối giao diện truyền thông với thiết bị dây chuyền sản xuất để đạt được trao đổi thông tin và quản lý tập trung.
Các chương trình điều khiển và giao diện cá nhân có thể được tùy chỉnh theo nhu cầu của khách hàng
Thông số kỹ thuật
| Mô hình | HS-NK |
| Kích thước PCB | (50*50) ~ 350*250) mm |
| Kích thước tạp chí | 355*320*565mm |
| Thời gian tải PCB | Khoảng 6s. |
| Thời gian thay thế tạp chí | 30 tuổi |
| Nguồn cung cấp điện | AC100-230V, một pha, tối đa 300A |
| Cung cấp không khí | 4-6 bar, tối đa 10L/phút |
| Độ cao vận chuyển | 900±20mm |
| Hướng vận chuyển | L đến R,hoặc R đến L9 (không cần thiết) |
| Độ dày PCB | Min 0,4mm |
| Số lượng tạp chí | trên 1pc, xuống 1pc, hoặc tùy chỉnh |
| Tùy chọn độ cao bước | 1-4 ((10mm pitch) |
| Kích thước máy | 1460*1500*1200mm |
| Trọng lượng | Khoảng 210kg |
Đặc điểm
1, điều khiển màn hình cảm ứng màu thật
2, Panasonic PLC
3, Capacity tạp chí: trên cùng 1, dưới cùng 1, hoặc tùy chỉnh
4, Chọn khoảng cách: 10mm, 20mm, 30mm, 40mm
5, Hướng vận chuyển PCB: L - R, hoặc R - L, tùy chọn
6, Chọn chế độ chạy thủ công/Tự động
7, Đường sắt phía trước cố định hoặc đường sắt phía sau cố định, tùy chọn
8, Độ cao tiêu chuẩn cho ứng dụng SMT ((920±20mm)
9, màn hình đèn tháp
10, tín hiệu SMEMA
