| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-C600/HS-C1000/HS-C1500 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

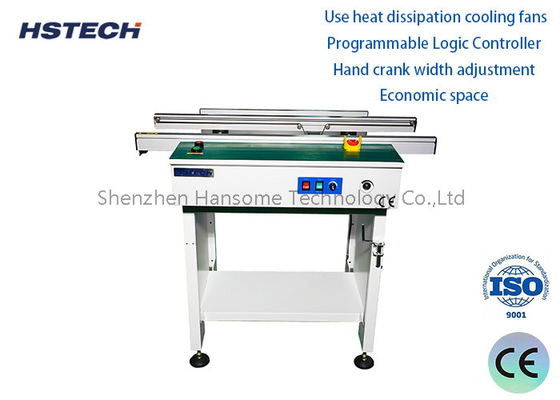

Thiết bị xử lý PCB vận chuyển SMT linh hoạt cho trạm kết nối dây chuyền sản xuất SMT
Đường vận chuyển SMT:
Chức năng của thiết bị xử lý PCB SMT trạm kết nối là để kết nối giữa các dây chuyền sản xuất SMT. Nó cũng có thể được sử dụng cho bộ đệm PCB, kiểm tra, thử nghiệm hoặc chèn thủ công các thành phần điện tử.
Trạm đậu nối thường bao gồm: một khung và hai băng chuyền quay song song được lắp đặt trên khung.Các băng chuyền hiện có thường được cố định ở vị trí trên khung, do đó, hai chiều rộng của các bảng mạch được vận chuyển trên băng chuyền là giới hạn, không thuận lợi cho việc vận chuyển các bảng mạch có kích thước khác nhau,làm cho khả năng áp dụng của trạm dock thấp.
Theo chức năng, trạm kết nối có thể được chia thành trạm kết nối với khung ánh sáng, trạm kết nối hoàn toàn tự động, trạm kết nối phủ bụi,một trạm kết nối phủ khí lạnh và một trạm kết nối sàng lọcTất cả các loại được sử dụng để kết nối và đệm giữa các máy trong dây chuyền sản xuất SMT và phục vụ như một bảng thông.
Truyền liên tục:
SMT Conveyor có thể liên tục truyền bảng PCB đến quá trình lắp ráp tiếp theo.
Thiết kế băng chuyền được tối ưu hóa theo tốc độ dây chuyền sản xuất và kích thước PCB để đảm bảo truyền ổn định và hiệu quả.
Định vị chính xác:
Vành băng chuyền được trang bị một thiết bị định vị chính xác để định vị chính xác bảng PCB để đảm bảo hoạt động chính xác của quy trình tiếp theo.
Định vị tự động và hiệu chuẩn sắp xếp được đạt được thông qua các công nghệ phát hiện như cảm biến quang điện.
Kiểm soát môi trường:
Vành băng chuyền thường được lắp đặt trong một phòng sạch để kiểm soát các thông số môi trường như nhiệt độ và độ ẩm.
Đảm bảo rằng bảng PCB được lắp đặt trong môi trường tốt nhất để cải thiện chất lượng sản phẩm.
Nâng cấp đa chức năng:
Một số máy vận chuyển SMT có thể tích hợp các chức năng bổ sung như tải và thả tự động và lật PCB.
Đáp ứng các yêu cầu của các dây chuyền sản xuất khác nhau về mức độ tự động hóa.
Giám sát thông minh:
Vành băng chuyền có thể tương tác với hệ thống quản lý sản xuất cho dữ liệu và giám sát từ xa.
Việc thu thập dữ liệu theo thời gian thực như tình trạng truyền và thông tin lỗi là thuận tiện cho quản lý tối ưu.
Độ tin cậy cao:
Sử dụng cấu trúc cơ khí ổn định và bền và thiết kế hệ thống điều khiển điện tử.
Được trang bị chức năng phát hiện lỗi tự động và báo động để đảm bảo hoạt động liên tục và ổn định của dây chuyền sản xuất.
Đặc điểm
| Mô hình | HS-C600 | HS-C1000 | HS-C1500 |
| Độ rộng PCB có sẵn | Tối đa 460mm | Tối đa 460mm | Tối đa 460mm |
| Chiều dài đường sắt máy | 600mm | 1000mm | 1500mm |
| Kích thước máy | 600*690*930mm | 1100*690*930mm | 1500*750*930mm |
| Trọng lượng | 60kg | 80kg | 100kg |
| Độ cao vận chuyển | 910±30mm |
| Định hướng vận chuyển | L~R,OR R~L |
| Hoạt động | Hoạt động phía trước |
| Đường mòn bên cố định | Mặt trước, hoặc tùy chỉnh |
| Độ dày PCB | 50*50~530*460mm |
| Tùy chọn chiều dài máy vận chuyển | 0.5m/0.6m/1.0m/1.5m/hoặc tùy chỉnh |

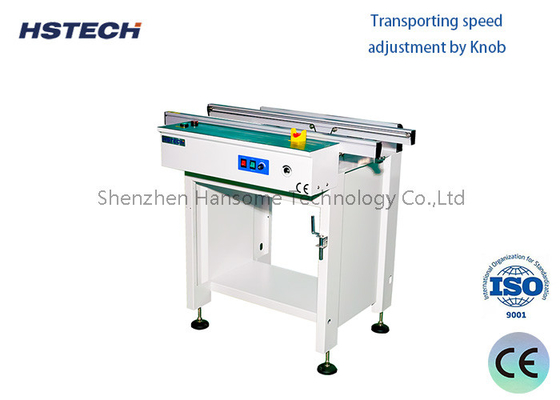

| Phương pháp điều chỉnh tốc độ | Nút |
| Điều chỉnh chiều rộng | Máy quay tay (tùy tự động tùy chọn) |
| Cung cấp điện | AC110/220V,50/60HZ,± 10% |
| Các tùy chọn | Ánh sáng, quạt, nắp, tự động với điều chỉnh, đường ray hai, vv |
| Tín hiệu | SMEMA |
| Máy chuyển đổi SMT | |||
Tóm tắt: Trạm kết nối là một thiết bị có chức năng và trí thông minh rất thấp trong dây chuyền sản xuất SMT, và cấu trúc của nó tương đối đơn giản.thiết kế của các dây chuyền sản xuất SMT rất nhỏ gọn và hợp lýNếu hai dây chuyền sản xuất cần phải song song, một trạm dock sẽ cần thiết để giúp chuyển các bảng PCB;khi các yêu cầu truyền tải của một thiết bị nhất định trong dây chuyền sản xuất không đáp ứng các tiêu chuẩn, một trạm trạm cũng có thể được sử dụng để hỗ trợ.
