Máy gắn vít 4 trục nền tảng Y kép với nguồn hút

Máy gắn vít 4 trục nền tảng Y kép với nguồn hút

Tên thương hiệu:	HSTECH
Số mẫu:	HS-SL5331
MOQ:	1 bộ
giá bán:	negotiable
Điều khoản thanh toán:	T/T, Công Đoàn Phương Tây, MoneyGram
Khả năng cung cấp:	100 bộ mỗi tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Tên sản phẩm:

Máy buộc vít 4 trục

cho ăn:

Hút thức ăn

bộ nạp trục vít:

Đơn hoặc tùy chỉnh hai

Vít tương thích:

M1-M6 hoặc tùy chỉnh

phạm vi di chuyển:

500*300*300*100mm

Vật liệu:

Nhôm

chi tiết đóng gói:

gói gỗ

Khả năng cung cấp:

100 bộ mỗi tháng

Làm nổi bật:

Máy buộc vít 4 trục

Máy gắn vít nền tảng Y kép

Máy buộc vít với nguồn hút

Mô tả sản phẩm

Máy gắn vít 4 trục nền tảng Y kép với nguồn hút

Lời giới thiệu

Máy vít này là một máy buộc vít được sử dụng rộng rãi, tương thích với nhiều ngành công nghiệp, điện thoại thông minh, máy tính, thiết bị điện, ngành công nghiệp đồ nội thất, vv Nó là một máy khóa vít 4 trục,với hai trạm làm việc, một trình điều khiển vít và một bộ cấp, toàn bộ máy bao gồm một hệ thống cấp và một hệ thống khóa vít, phần cấp chịu trách nhiệm cho máy sắp xếp vít,là một loại vít tương đối đơn giản được sắp xếp theo một hàng với mục đích cải thiện hiệu quả công việc.

Đặc điểm

1, Được sử dụng rộng rãi, khối lượng nhỏ, có thể kết nối dây chuyền sản xuất tự động, thuận tiện để thay thế sản phẩm.
2, Với chức năng kiểm tra thông minh, kiểm tra bị khóa, khóa không ổn định, vít lỏng lẻo v.v.
3, Double Y nền tảng, do đó, các nhà điều hành có thể tải thay thế

4, 4 hoạt động trục, di chuyển phạm vi 500 * 300 * 300 * 100mm.
5, mức độ tự động hóa cao, hoạt động dễ dàng mà nhân viên có thể nắm vững và gỡ lỗi nhanh chóng.
6, màn hình cảm ứng hiển thị hoặc dạy dây chuyền có thể lập trình đạt được nhiều hoạt động hơn, sau khi thiết lập lập trình, máy có thể được đưa vào sản xuất, cũng dễ dàng để quản lý.

7, Dễ dàng vận hành, người vận hành có thể vận hành nhiều máy cùng một lúc.

8, Với chức năng phát hiện rò rỉ, nếu một vít không lấp đầy vào vị trí nó có thể lấp đầy liên tục hoặc bắt đầu xử lý báo động.

Cấu trúc cơ khí
Sử dụng thiết kế cánh tay robot 4-DOF, bao gồm ba trục tuyến tính X / Y / Z và trục xoay R
Cấu trúc cơ khí nhỏ gọn và chiếm một diện tích nhỏ, phù hợp để tích hợp vào dây chuyền sản xuất
Sử dụng cao sức mạnh, thấp inertia vòng bi và các bộ phận truyền tải, linh hoạt và hiệu quả chuyển động

Hệ thống điều khiển thông minh
Bộ điều khiển PLC công nghiệp tích hợp, hỗ trợ nhiều ngôn ngữ lập trình
Được trang bị màn hình cảm ứng tương tác giữa con người và máy tính, giao diện dễ sử dụng
Với các chức năng thông minh như xác định tự động vị trí vít và tối ưu hóa các thông số thắt vít

Hệ thống thắt vít
Sử dụng chính xác cao đầu ốc vít điện và được trang bị cảm biến mô-men xoắn
Hỗ trợ nhiều chế độ thắt như lực không đổi và tốc độ không đổi để đảm bảo chất lượng thắt
Điều khiển có thể lập trình mô-men xoắn, tốc độ và các thông số khác, phù hợp với các ốc vít có thông số kỹ thuật khác nhau

Hệ thống hướng dẫn trực quan
Máy ảnh CCD độ nét cao tích hợp để nhận ra xác định tự động vị trí lỗ vít
Kết hợp với thuật toán thị giác máy, tự động sửa đường dẫn thắt vít
Có thể phát hiện trạng thái thắt vít và cung cấp phản hồi và điều chỉnh kịp thời

Các kịch bản ứng dụng
Áp dụng cho sản xuất các sản phẩm điện tử đòi hỏi lắp ráp vít chính xác cao
Như lắp ráp các sản phẩm điện tử nhỏ như điện thoại di động, máy tính và thiết bị gia dụng
Cũng có thể được sử dụng để lắp ráp các vật cố định trong các ngành công nghiệp như ô tô và hàng không vũ trụ

Thông số kỹ thuật

Mô hình	HS-SL5331
Tên sản xuất	Máy khóa vít tự động 4 trục
Phạm vi di chuyển ((X/Y1/Y2/Z)	500300300*100mm
Tốc độ di chuyển của trục X/Y1/Y2	Động cơ vòng kín: 1-800mm/s
Tốc độ di chuyển của trục Z	Động cơ vòng kín: 1-300mm/s
Trọng lượng tối đa về trục X/Y1/Y2	Động cơ vòng kín: 5KG
Trọng lượng tối đa về trục Z	Động cơ vòng kín: 3KG
Nguồn cung cấp điện	AC110V/220V, 50/60Hz
Độ chính xác lặp lại	±0,02mm
Tài liệu hỗ trợ	CAD CorelDraw
Vít phù hợp	M1-M6
Kích thước máy	746585800mm
Trọng lượng máy	65kg

Nhãn hiệu các bộ phận chính

1, Động cơ: Shinano 2, Hướng dẫn: Hiwin 3, Chuyển đổi quang điện: Omron 4, Nguồn điện: Meanwell

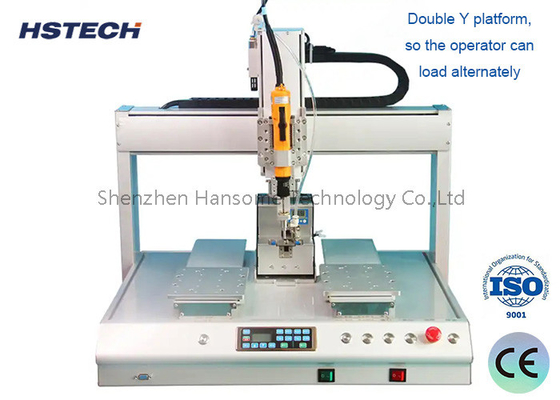

Máy gắn vít 4 trục nền tảng Y kép với nguồn hút 0

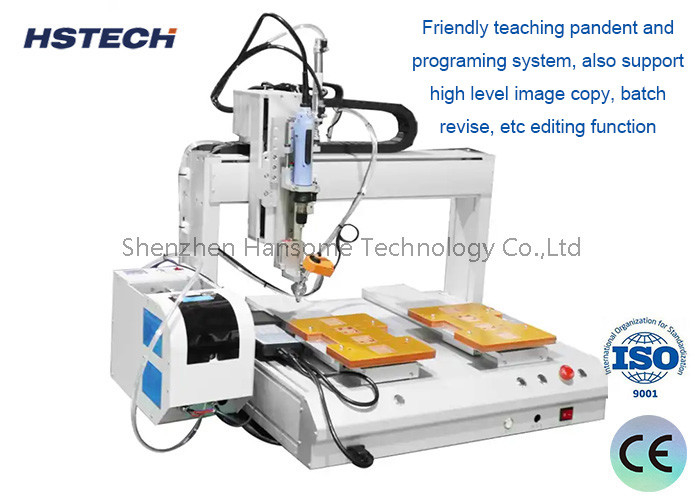

Máy gắn vít 4 trục nền tảng Y kép với nguồn hút 1
