| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-ZJ350 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

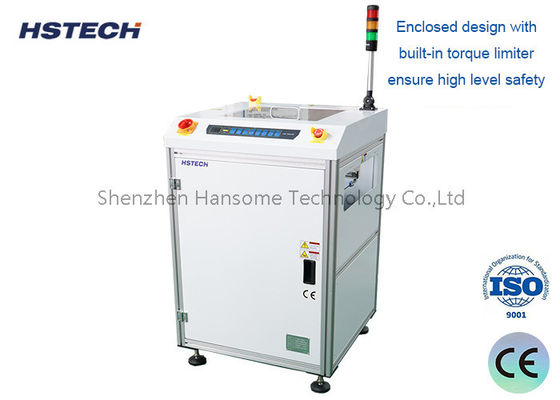

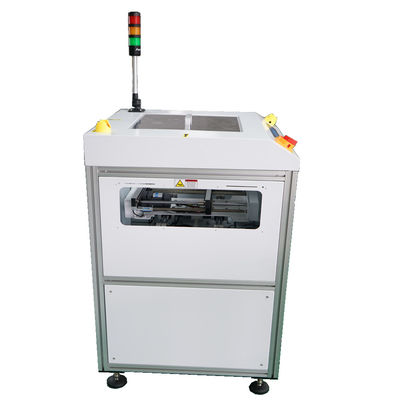

Đơn giản và chính xác 90 độ PCB Turn Conveyor PCB xử lý thiết bị cho SMT dây chuyền sản xuất
Ứng dụng:
Đơn vị này được sử dụng để chuyển hướng hướng dòng chảy PCB trên dây chuyền sản xuất ((90 độ, 180 độ, hoặc 270 độ)
Đặc điểm:
1Thiết kế đóng với giới hạn mô-men xoắn tích hợp đảm bảo mức độ an toàn cao.
2, Top nắp an toàn có thể được mở cho mỗi truy cập vào phần cứng trong quá trình bảo trì.
3, Sử dụng nút điều khiển thân thiện.
4, Trình quay mượt mà và chính xác.
5, Giảm thiểu khoảng cách chuyển giữa các máy vận chuyển.
6, dòng lưu lượng PCB có thể được tùy chỉnh.
7, Điều chỉnh chiều rộng trơn tru và song song ((đòi chì).
8,SMEMA tương thích.
Các tính năng khác:
Chức năng điều khiển 90 độ: Thiết bị có thể thực hiện điều khiển thẳng đứng 90 độ của bảng PCB trong quá trình vận chuyển để đạt được truyền góc.
Tự động liên tục: Toàn bộ quá trình vận chuyển bảng PCB được điều khiển bởi thiết bị truyền tải và điều khiển và vận chuyển liên tục có thể đạt được mà không cần sự can thiệp của con người.
Định vị chính xác cao: Hệ thống cảm biến và điều khiển được sử dụng để định vị chính xác vị trí của bảng PCB để đảm bảo rằng quy trình điều khiển ổn định và đáng tin cậy.
Phạm vi ứng dụng rộng: Nó có thể được áp dụng cho các bảng PCB có kích thước khác nhau và có thể xử lý lên đến 600mm x 500mm.
Tích hợp linh hoạt: Nó có thể được sử dụng một mình hoặc được tích hợp với các thiết bị tự động hóa khác như máy đặt, lò reflow, v.v. để xây dựng một dây chuyền sản xuất hoàn chỉnh.
Tiết kiệm năng lượng và bảo vệ môi trường: Nó áp dụng hệ thống động cơ tiên tiến, đáng tin cậy và có tiếng ồn thấp và đáp ứng các yêu cầu bảo vệ môi trường.
Hoạt động và bảo trì dễ dàng: Thiết kế đơn giản và nhỏ gọn, và bảo trì hàng ngày thuận tiện để đảm bảo hoạt động ổn định lâu dài của thiết bị.
Chi tiết kỹ thuật:
| Chức năng | Đơn vị này được sử dụng để chuyển hướng hướng dòng chảy PCB trên dây chuyền sản xuất ((90 độ, 180 độ, hoặc 270 độ) |
| Độ cao vận chuyển | 910±20mm |
| Hướng vận chuyển | L~R, hoặc R~L |
| Thời gian chu kỳ | Khoảng 5 giây. |
| Mặt cố định của đường ray | Mặt trước |
| Nguồn cung cấp điện | AC100-230V,50/60Hz,một pha |
| Áp suất không khí | 4-6bar |
| Tiêu thụ không khí | Tối đa 10L/min |
| Độ dày PCB | Min 0,4mm |
| Tín hiệu | SMEMA |
Chi tiết:
| Mô hình | HS-ZJ350 | HS-ZJ500 |
| Chiều dài PCB hiệu quả | 50*50~500*350mm | 50*50~500*500mm |
| Kích thước máy | 700*750*1200mm | 840*890*1200mm |
| Trọng lượng | 150kg | 180kg |
Hình vẽ bằng máy:
