Máy buộc vít chính xác cao cho lắp ráp vít tự động với vị trí phức tạp

Máy buộc vít chính xác cao cho lắp ráp vít tự động với vị trí phức tạp

Tên thương hiệu:	HSTECH
Số mẫu:	HS-DH6331
MOQ:	1 bộ
giá bán:	negotiable
Điều khoản thanh toán:	T/T, Western Union, MoneyGram
Khả năng cung cấp:	100 bộ mỗi tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Tên sản phẩm:

Máy khóa vít

cho ăn:

Hút thức ăn

trục:

6 trục

Vít tương thích:

M1-M6 hoặc tùy chỉnh

phạm vi di chuyển:

500*300*300*100mm

Vật liệu:

Nhôm chính

Cảng:

Shenzhen

OEM:

Vâng

chi tiết đóng gói:

gói gỗ

Khả năng cung cấp:

100 bộ mỗi tháng

Mô tả sản phẩm

Máy buộc vít chính xác cao cho lắp ráp vít tự động với vị trí phức tạp

Mô tả sản phẩm

Máy khóa vít:

Máy vít là một trình điều khiển vít kép, nền tảng kép, và hút vít feeder máy khóa vít tự động, nó sử dụng cảm ứng scrren và tay di chuyển đầu vít để làm vị trí,Nó là một kiểu lập trình dễ dàng, tiết kiệm rất nhiều thời gian lập trình.

Nó là một loại máy khóa vít mới có thể thay thế cho máy lập trình truyền thống, nó được sử dụng rộng rãi trong ngành công nghiệp điện tử.

Tương thích cho các ốc vít từ M1 đến M6, các ốc vít đặc biệt khác, cũng có thể được tùy chỉnh.

Đặc điểm

1, Tiêu chuẩn hút, với một feeders vít và đầu khóa duy nhất.
2, Desktop và hoạt động hiển thị, có thể kết nối dây chuyền sản xuất tự động.
3, 6 hoạt động trục, di chuyển phạm vi 600 * 300 * 300 * 100 * 100mm.
4, Hỗ trợ nhiều thùng vít trong chế độ hút.

5, Địa điểm làm việc gấp đôi, cải thiện hiệu quả sản xuất và giảm chi phí lao động.
6, Khả năng thích nghi dễ dàng cho M1-M6, chỉ bằng cách thay đổi hướng dẫn vít ((Tự chỉnh có sẵn).

7, Dễ dàng vận hành, người vận hành có thể vận hành nhiều máy cùng một lúc.

8Máy có thể lưu trữ hàng trăm tập tin xử lý, mỗi tập tin có thể hỗ trợ 1000 bit vít, bạn có thể gọi nó khi bạn sử dụng nó.

Chức năng và ứng dụng:
Được sử dụng trong các kịch bản lắp ráp vít tự động đòi hỏi độ chính xác cao và định vị không gian phức tạp.
Nó có thể đạt được chuyển động phối hợp của 3 trục tuyến tính và 3 trục xoay để đặt các ốc vít một cách linh hoạt.
Nó được sử dụng rộng rãi trong lắp ráp sản phẩm phức tạp trong ngành ô tô, điện tử, thiết bị gia dụng và các ngành công nghiệp khác.

Cấu trúc cơ khí:
6 khớp có thể điều khiển độc lập, bao gồm 3 trục tuyến tính và 3 trục quay.
Nó được điều khiển bởi một động cơ servo và được trang bị một bộ mã hóa chính xác cao để đạt được vị trí chính xác.
Một đầu máy kéo vít được lắp đặt ở đầu cánh tay robot để đạt được việc thắt chặt chính xác cao các ốc vít thông qua điều khiển chính xác.
Được trang bị thiết bị cung cấp vít tự động để hoàn thành toàn bộ quy trình lắp ráp vít.

Hệ thống điều khiển:
PLC cấp công nghiệp hoặc bộ điều khiển chuyển động được sử dụng để điều khiển tập trung và lập trình chương trình.
Nó có thể thực hiện kế hoạch quỹ đạo không gian 3D để đảm bảo chuyển động trơn tru và không va chạm của cánh tay robot.
Được trang bị giao diện người máy, nó có thể thực hiện thiết kế, lưu trữ và gọi các chương trình điều hành.
Nó có giám sát và phản hồi thời gian thực trong nhiều chiều như mô-men xoắn, vị trí và tốc độ.

Đặc điểm hiệu suất:
6 độ tự do, có thể nhận ra một loạt các tư thế không gian phức tạp cho lắp ráp vít.
Độ lặp lại cao, thường trong vòng ± 0,1 mm.
Hiệu suất làm việc cao, tốc độ lắp ráp vít lên đến 80-120 lần / phút.
Thích hợp cho các ốc vít có kích thước và vật liệu khác nhau, tương thích mạnh mẽ.
Độ tự động cao, cải thiện đáng kể hiệu quả sản xuất và chất lượng sản phẩm.

Thông số kỹ thuật

Mô hình	HS-DH6331
Tên sản xuất	Máy khóa vít tự động
Phạm vi di chuyển ((X/Y1/Y2/Z)	600300300100100mm
Tốc độ di chuyển của trục X/Y1/Y2	Động cơ vòng kín: 1-800mm/s
Tốc độ di chuyển của trục Z	Động cơ vòng kín: 1-300mm/s
Trọng lượng tối đa về trục X/Y1/Y2	Động cơ vòng kín: 5KG
Trọng lượng tối đa về trục Z	Động cơ vòng kín: 3KG
Nguồn cung cấp điện	AC110V/220V, 50/60Hz
Độ chính xác lặp lại	±0,02mm
Tài liệu hỗ trợ	CAD CorelDraw
Vít phù hợp	M1-M6
Kích thước máy8	880585800mm
Trọng lượng máy	120kg

Nhãn hiệu các bộ phận chính

1, Động cơ: Shinano

2, Hướng dẫn: Hiwin

3, Chuyển đổi quang điện: Omron

4, Nguồn cung cấp điện: Meanwell

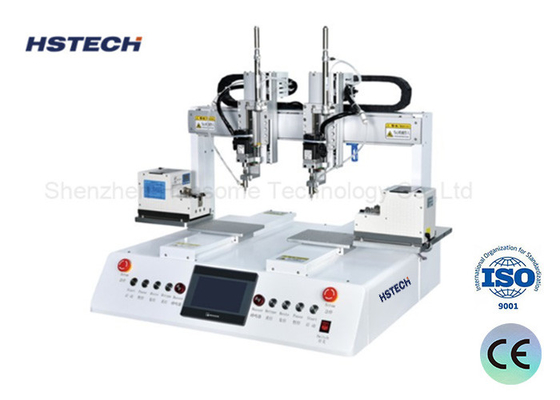

Máy buộc vít chính xác cao cho lắp ráp vít tự động với vị trí phức tạp 0

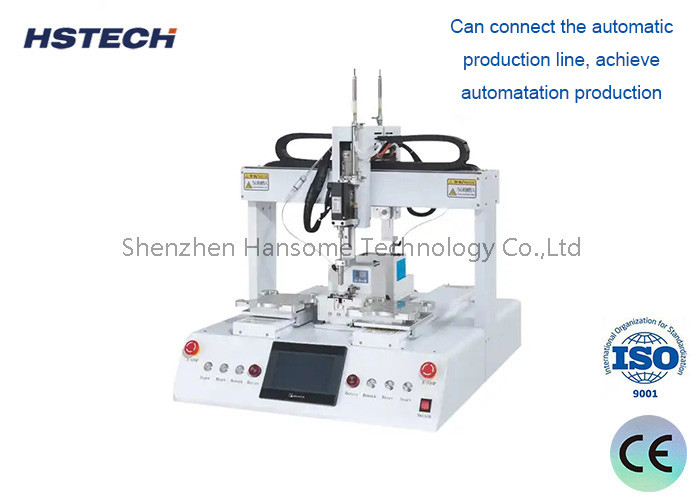

Máy buộc vít chính xác cao cho lắp ráp vít tự động với vị trí phức tạp 2

Bao bì và giao hàng

Điểm	Máy khóa vít
Gói	1 bộ trong một hộp gỗ như một điều kiện an toàn
Khung bên ngoài	8800585800mm
Trọng lượng	khoảng 120kg
Giao hàng	khoảng 15-20 ngày làm việc
Thanh toán	D/P, T/T, Western Union, MoneyGram
Cảng	Shenzhen
Vận chuyển	A.Với thư ký: 4-7 ngày làm việc theo đề nghị đặc biệt
	B. Bằng đường hàng không: 7 ngày làm việc tại sân bay được chỉ định
	C.Bằng đường biển: 20-25 ngày làm việc tại cảng được chỉ định
