Thiết bị loại bỏ tấm PCB chính xác cao với dao di động và robot tự động

Thiết bị loại bỏ tấm PCB chính xác cao với cơ chế lưỡi di động

giới thiệu

Blade Moving PCB Separators là một công cụ chuyên dụng được thiết kế để cắt chính xác và tách hiệu quả các bảng mạch in (PCB).Nó sử dụng một cơ chế độc đáo với một phân chia lưỡi di động, cho phép tách PCB chính xác và có kiểm soát.

nguyên tắc hoạt động:

Các bộ tách PCB di chuyển Blade sử dụng một hoặc nhiều lưỡi dao di động để cắt tỉ mỉ qua bề mặt PCB, chính xác theo các đường phân đoạn được xác định trước.Những lưỡi dao này có khả năng đi qua theo chiều ngang hoặc dọc, đảm bảo tuân thủ chính xác các đường cắt được chỉ định trên bảng PCB. Hoạt động cắt dựa trên các ổ cắm cơ học mạnh mẽ, bao gồm các thanh đẩy khí nén hoặc điện,cung cấp đủ năng lượng để thực hiện quá trình tách với hiệu quả và chính xác.

Phân tách chính xác cao

Sử dụng công nghệ chuyển động lưỡi dao, cắt chính xác dọc theo đường V-Cut đảm bảo tính toàn vẹn của bảng mạch.

Hiệu quả cao

Xử lý nhanh nhiều PCB, phù hợp với sản xuất hàng loạt, giúp cải thiện hiệu quả sản xuất.

Dễ sử dụng

Thiết kế nhân bản và giao diện hoạt động thân thiện thuận tiện cho người dùng ở các cấp độ kỹ thuật khác nhau.

Khả năng điều chỉnh

Độ sâu và áp suất cắt có thể điều chỉnh để thích nghi với PCB dày và vật liệu khác nhau.

An toàn

Được trang bị các thiết bị bảo vệ an toàn để đảm bảo an toàn của người vận hành.

Thành phần chính:

Cơ chế lưỡi dao di động: Bao gồm lưỡi dao, động cơ / xi lanh lái, v.v.
Hệ thống định vị / hướng dẫn: Sử dụng cảm biến quang để đạt được định vị và hướng dẫn PCB.
Các tổ chức nhập cảnh và xuất cảnh: Thiết bị tự động như băng chuyền, robot.
Hệ thống điều khiển chương trình: PLC hoặc bộ điều khiển nhúng để đạt được các hoạt động tự động hoàn toàn.
Thiết bị bảo vệ an toàn: chẳng hạn như cảm biến lưới, công tắc dừng khẩn cấp, v.v.

Đặc điểm

1. Máy đa năng này có khả năng cắt một loạt các bảng có khe cắm V, chứng minh khả năng thích nghi và hiệu quả của nó trên các ứng dụng khác nhau.

2. Lưỡi dao được thiết kế để bền, với khả năng được định hình lại ít nhất hai lần, kéo dài tuổi thọ của chúng và giảm chi phí thay thế.

3. Độ cao của lưỡi dao tròn có thể điều chỉnh, chứa PCB với chiều cao khác nhau của các thành phần, đảm bảo cắt chính xác và liền mạch cho các loại bảng khác nhau.

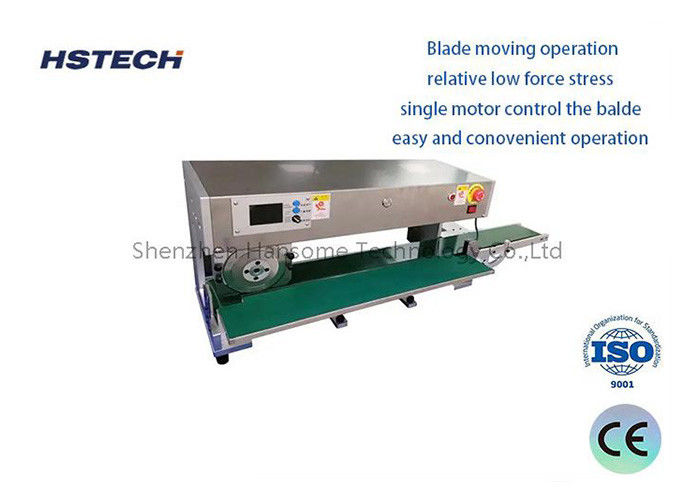

4. Chuyển động của lưỡi dao được điều khiển bởi một động cơ duy nhất, đòi hỏi ít lực căng thẳng và tạo điều kiện cho hoạt động trơn tru, không tốn công sức mà là cả dễ dàng và thuận tiện để điều khiển.

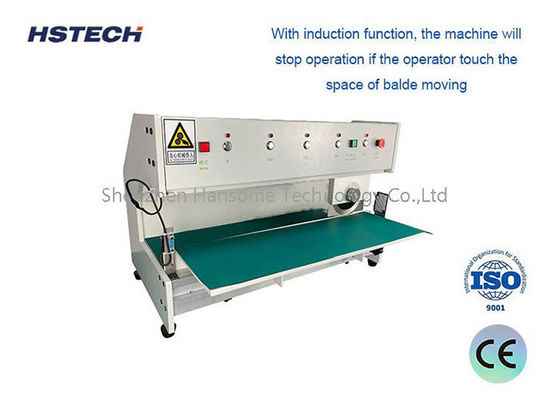

5. Được trang bị chức năng cảm ứng, máy ngay lập tức dừng hoạt động khi phát hiện vị trí gần của người vận hành đến khu vực di chuyển của lưỡi dao, tăng cường an toàn cho người vận hành.

6. Ưu tiên an toàn, máy có một thiết bị bảo vệ kép, loại bỏ mối quan tâm về an toàn sản xuất và thúc đẩy một môi trường làm việc an toàn.

7. Được xây dựng bằng vật liệu chất lượng cao, lưỡi dao bền chắc chắn tuổi thọ và độ tin cậy, giảm thiểu thời gian ngừng hoạt động và tối đa hóa năng suất.

Thông số kỹ thuật

Các lĩnh vực ứng dụng:

Ngành sản xuất điện tử:
Được sử dụng để tách bảng mạch in (PCB).
Có thể phân tách chính xác các PCB có kích thước và loại khác nhau.
Được sử dụng rộng rãi trong điện tử tiêu dùng, điện tử công nghiệp và các lĩnh vực khác.

Sản xuất pin mặt trời:
Được sử dụng để chia các tấm pin mặt trời.
Có thể cắt chính xác pin mặt trời dựa trên silicon.
Cải thiện hiệu quả sản xuất các sản phẩm năng lượng mặt trời.

Khu vực chế biến thủy tinh:
Được sử dụng để cắt các sản phẩm thủy tinh khác nhau, chẳng hạn như màn hình điện thoại di động, tấm thủy tinh, v.v.
Có thể đạt được phân chia chính xác và giảm tổn thất.

Ngành công nghiệp gốm:
Được sử dụng để tách các mảnh gốm, nền gốm và các mảnh khác.
Đáp ứng các yêu cầu về độ chính xác cao và hiệu quả sản xuất cao.

Các ngành khác:
Có thể được sử dụng để tách vật liệu như nhựa và kim loại.
Được sử dụng rộng rãi trong sản xuất tự động trong các ngành công nghiệp sản xuất khác nhau.
