Máy in dán SMT với chân nam châm / Support Block & R-L Transport
Ứng dụng
Máy in bột hàn tự động G9 + là một máy cao cấp cho ứng dụng cao cấp SMT, chiều rộng của GT ++ BTB chỉ là 2830mm,có thể hoàn toàn đáp ứng yêu cầu quy trình in của 03015,2025 pitch, độ chính xác cao và tốc độ cao.
Thông số kỹ thuật
| Mô hình | G5 |
| Kích thước stencil | 370x370mm ((min kích thước) |
| 737x737mm (kích thước tối đa) | |
| 20-40mm ((nhiệm) | |
| Kích thước PCB tối đa | 400x340mm |
| Kích thước PCB tối thiểu | 50x50mm |
| Độ dày PCB | 0.4-6mm |
| PCB warpage | tối đa 1% đường chéo PCB |
| Độ cao vận chuyển | 900±40mm |
| Hướng vận chuyển | L-R, R-L |
| Tốc độ vận chuyển | Max 1500mm/s, có thể được điều chỉnh |
| Phương pháp vận chuyển | Một giai đoạn |
| Điều chỉnh chiều rộng | tự động |
| Giao diện I/O | SMEMA |
| Định vị PCB (phương pháp hỗ trợ) | Đinh nam châm/đàn hỗ trợ/bàn lên xuống |
| Hệ thống kẹp PCB |
Được cấp bằng sáng chế trên kẹp phía trên / kẹp bên
|
| Đầu in |
Hai đầu in động cơ độc lập
|
|
Áp lực của máy ép
|
0.5 ~ 10kg (Chỉ khiển chương trình)
|
|
Tốc độ in
|
6-200mm/s
|
|
Chế độ in
|
Một lần / Hai lần
|
|
Loại squeegee
|
Lưỡi sò cao su / thép (đường 45°/55°/60°)
|
|
Hệ thống làm sạch
|
Thêm hấp thụ chân không, khô, ướt, chân không 3 chế độ
|
|
CCD FOV
|
8x6mm
|
| Phạm vi điều chỉnh máy |
X: ± 3mm, Y: ± 7 mm, θ: ± 2°
|
| Tầm nhìn |
Nhìn lên / xuống cấu trúc quang học / CCD / hình học Mô hình phù hợp
|
Thông số kỹ thuật toàn bộ máy
|
Lặp lại vị trí chính xác
|
±0,01mm
|
|
Độ chính xác in
|
±0,025mm
|
|
Thời gian chu kỳ
|
< 8 giây
|
|
Thay đổi sản phẩm
|
cũ: <3 phút, mới: <5 phút |
|
Cung cấp không khí
|
4~6 kgf/cm
|
| Nguồn cung cấp điện |
AC:220±10%,50/60HZ, 2,5KW
|
| Phương pháp kiểm soát | PC |
| Hệ thống vận hành |
Windows XP/Win7
|
|
Kích thước máy
|
1140 ((L) x 1364 ((W) x 1404 (H) mm
|
|
Trọng lượng máy
|
Khoảng: khoảng 1000kg |
Đặc điểm
Hệ thống kỹ thuật số CCD tự hào về một thiết kế đường quang sáng tạo, hoàn toàn mới, có ánh sáng tròn đồng nhất và nguồn ánh sáng đồng trục có độ sáng đặc biệt.Hệ thống nguồn ánh sáng kép này cho phép điều chỉnh vô hạn mức độ sáng, tạo điều kiện dễ dàng nhận ra các điểm đánh dấu khác nhau, ngay cả những điểm có bề mặt không đồng đều hoặc các vật liệu như vỏ bọc thiếc, đồng và bạc, dấu hàn bằng không khí nóng, FPC,và một loạt các màu sắc PCB.

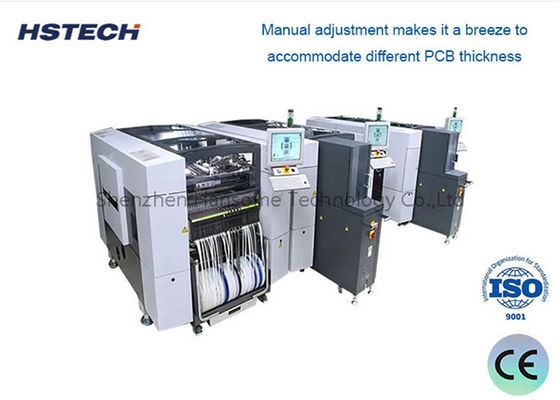

Được trang bị khả năng điều chỉnh độ dày PCB chính xác cao, hệ thống tự hào về một cấu trúc đáng tin cậy đáng kinh ngạc đảm bảo chuyển động XY ổn định.làm cho nó một quá trình liền mạch để chứa các độ dày PCB khác nhau một cách dễ dàng.
