| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-NK250 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

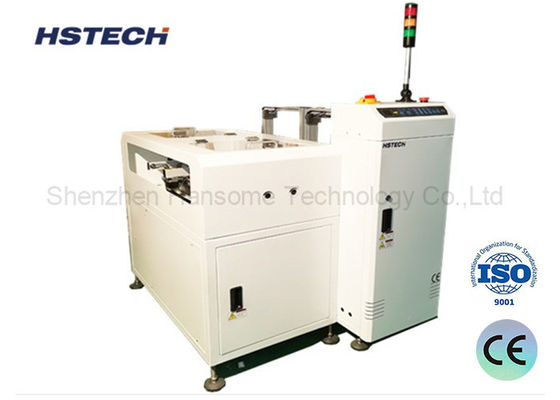

Đường dây sản xuất SMT Good / No-good board Separating Magazine NG OK PCB Unloader
Lời giới thiệu
Đơn vị này được sử dụng phía sau quy trình AOI. Khi nhận được tín hiệu kiểm tra AOI phía trước,nó tự động tách các bảng không phù hợp (NG) và phù hợp (OK) vào các tạp chí được chỉ định tương ứng, đảm bảo phân loại PCB hiệu quả và có tổ chức.
Chi tiết kỹ thuật
| Chức năng | Thu thập các bảng NG/OK riêng biệt bằng cách nhận tín hiệu. |
| Độ cao vận chuyển | 910±30mm |
| Hướng vận chuyển | L~R, hoặc R~L |
| Thời gian thu thập của hội đồng | Mỗi khoảng 6 giây |
| Thay đổi tạp chí theo thời gian | Khoảng 30 giây. |
| Mặt cố định của đường ray | Mặt trước |
| Mặt hoạt động | Mặt trước |
| Vòng băng chuyền | ESD |
| Độ dày PCB | Min 0.6mm |
| Lựa chọn độ cao | 1-4 ((10mm pitch) |
| Nguồn cung cấp điện | 220V,50/60Hz,± 10% |
| Sức mạnh | 0.05kW |
| Áp suất không khí | 4-6Bar |
| Tiêu thụ không khí | Tối đa 15L/min |
| Số lượng tạp chí | Bên trên: tạp chí 1, bên dưới: tạp chí 2 |
| Tín hiệu | SMEMA |
| Các tùy chọn |
1, chế độ điều khiển màn hình cảm ứng. 2, Điều chỉnh chiều rộng tự động. 3, Số lượng tạp chí theo yêu cầu của khách hàng.
|
Đặc điểm
Điều khiển lập trình PLC: Đơn vị được trang bị một PLC (Điều khiển logic có thể lập trình) để kiểm soát lập trình chính xác và đáng tin cậy, đảm bảo hoạt động trơn tru và hiệu quả.
Bảng điều khiển màng LED thân thiện với người dùng: Với bảng điều khiển màng LED'soft touch', giao diện trực quan và dễ điều hướng, cung cấp trải nghiệm người dùng liền mạch.
Thiết lập âm lượng có thể điều chỉnh: Đơn vị cung cấp các cài đặt pitch có thể chọn, cho phép linh hoạt trong việc chứa các kích thước và cấu hình PCB khác nhau.
Chuyển các kẹp cấp độ để sắp xếp tạp chí: Được trang bị các kẹp mức chuyển đổi, các tạp chí có thể dễ dàng được sắp xếp và bảo mật, đảm bảo vị trí chính xác và ổn định của bảng.
Máy đẩy khí nén với điều chỉnh áp suất: Máy đẩy khí nén được thiết kế với điều chỉnh áp suất, cho phép kiểm soát chính xác lực áp dụng trong quá trình chuyển bảng, giảm thiểu nguy cơ hư hỏng.
Tốc độ thông lượng cao với thay đổi tạp chí nhanh: Đơn vị tự hào có khả năng thông lượng cao, được bổ sung bởi thời gian thay đổi tạp chí ngắn, tối đa hóa hiệu quả sản xuất.
Lựa chọn tự động bảng NG/OK từ AOI: Tích hợp liền mạch với các hệ thống AOI, đơn vị tự động thu thập và lưu trữ các bảng không phù hợp (NG) và phù hợp (OK) trong các tạp chí riêng biệt,hợp lý hóa quy trình kiểm tra và phân loại.
Giao diện truyền thông SMEMA tiêu chuẩn: Được trang bị giao diện truyền thông SMEMA tiêu chuẩn (Hiệp hội các nhà sản xuất thiết bị mặt đất), đơn vị có thể dễ dàng tích hợp vào các dây chuyền sản xuất hiện có,tạo điều kiện giao tiếp và trao đổi dữ liệu liền mạch.
Mô hình
| Mô hình | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| Chiều dài PCB hiệu quả | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Độ dày PCB | Min 0.6mm | Min 0.6mm | Min 0.6mm | Min 0.6mm |
| Kích thước tạp chí | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| Kích thước máy | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| Trọng lượng | 220kg | 280kg | 340kg | 380kg |
