| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-250LD |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 50 bộ mỗi tháng |

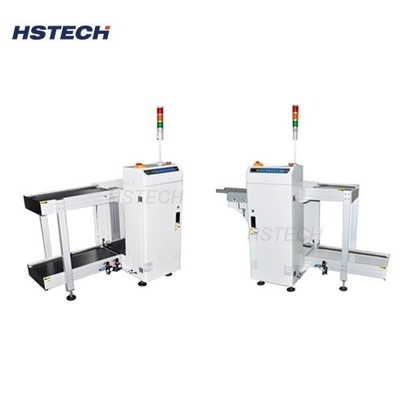

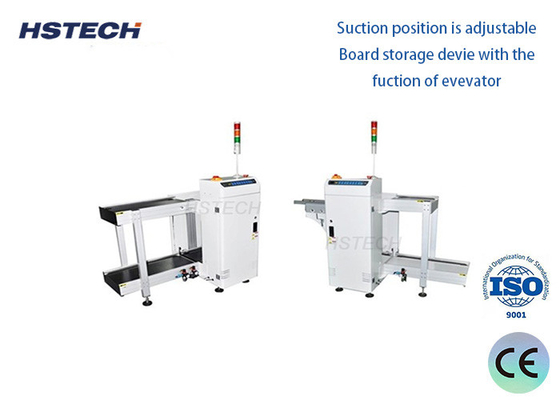

Panasonic PLC PCB Loader để bắt đầu SMT Production Line
Ứng dụng
Máy này đóng vai trò là thành phần ban đầu trong dây chuyền sản xuất SMT, tạo điều kiện chuyển PCB từ tạp chí sang băng chuyền của máy tiếp theo.
Máy nạp PCB (Bảng mạch in) đóng một vai trò quan trọng trong quá trình lắp ráp PCB. Nó được thiết kế để tự động cung cấp PCB không chứa vào dây chuyền sản xuất hoặc vào một máy cụ thể,như một máy chọn và vị trí hoặc một hệ thống hàn.
FChất ăn
Kiểm soát thông qua màn hình cảm ứng màu thật
Sử dụng Mitsubishi PLC
Khả năng lưu trữ: 1 trên trên, 1 dưới hoặc tùy chỉnh
Các tùy chọn độ cao có thể chọn: 10mm, 20mm, 30mm, 40mm
Hướng vận chuyển PCB: Từ trái sang phải (L-R) hoặc từ phải sang trái (R-L), tùy chọn
Chọn chế độ chạy thủ công hoặc tự động có sẵn
Đường sắt trước cố định hoặc đường sắt sau cố định, cấu hình tùy chọn
Độ cao tiêu chuẩn cho các ứng dụng SMT: 920±20mm
Hiển thị đèn tháp để chỉ trạng thái
Khả năng tương thích tín hiệu SMEMA
Thông số kỹ thuật
| Mô hình | HS-250LD | HS-330LD | HS-390LD | HS-460LD |
| Điện áp | AC110V/220V,50/60Hz,một pha,tối đa 300A | |||
| Kích thước PCB | (50*50) ~ 350*250 | (50*50) ~ ((455*330) | (50*50) ~ ((530*390) | (50*50) ~ ((530*460) |
| Kích thước tạp chí | 355*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| Cung cấp không khí | 0.4 ~ 0.6Mpa | |||
| Độ cao vận chuyển | Tiêu chuẩn 920 ± 20 mm | |||
| Thời gian tải | 6 giây | |||
| Thời gian thay thế tạp chí | khoảng 20 giây | |||
| Hướng vận chuyển | L đến R, hoặc R đến L, tùy chọn | |||
| Độ dày PCB | Min 0,4mm | |||
| Đánh bóng | 1-4 (bước 10mm) | |||
| Truyền thông | SMEMA | |||
| Kích thước máy | 1100*780*1200 | 1400*860*1200 | 1500*920*1200 | 1600*1120*1200 |
| Trọng lượng | Khoảng 140kg | Khoảng 180kg | Khoảng 220kg | Khoảng 230kg |
Lợi ích
Tăng hiệu quả sản xuất: Giảm thời gian ngừng hoạt động liên quan đến tải thủ công, cho phép quy trình làm việc suôn sẻ hơn.
Tính nhất quán: Cung cấp một phương pháp tải PCB nhất quán và đáng tin cậy, giảm nguy cơ bị hư hỏng hoặc sai đường.
Tiết kiệm lao động: Giảm thiểu nhu cầu lao động thủ công, cho phép công nhân tập trung vào các nhiệm vụ quan trọng khác.
