| Tên thương hiệu: | GKG |
| Số mẫu: | G9+ |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
Máy in dán hàn tự động cho hệ thống MES công nghiệp 4.0
Lời giới thiệu
Máy in dán hàn tự động G9 + là một thiết bị cao cấp được thiết kế cho các ứng dụng SMT cao cấp, có khả năng thực hiện các quy trình in đòi hỏi của các thành phần 03015, pitch 0,25,cũng như đạt được độ chính xác cao và vận hành tốc độ cao.
Thông số kỹ thuật
| Mô hình | G9+ |
| Kích thước PCB tối đa | 450x340mm |
| Kích thước PCB tối thiểu | 50x50mm |
| Độ dày PCB | 0.4-6mm |
| Trọng lượng cao nhất của bảng | 5kg |
| Độ cao vận chuyển | 900±40mm |
| Khoảng cách cạnh bảng | 2.5mm |
| Chiều cao của bảng | 15mm |
| Hướng vận chuyển | L-R, R-L |
| Tốc độ vận chuyển | tối đa 1500mm/s, điều khiển chương trình |
| Phương pháp vận chuyển | Một giai đoạn |
| Điều chỉnh chiều rộng | tự động |
| Giao diện I/O | SMEMA |
| Định vị PCB (phương pháp hỗ trợ) | Đinh từ tính/đường hỗ trợ/bàn làm theo tay |
| Hệ thống kẹp PCB |
Được cấp bằng sáng chế trên kẹp trên cùng
|
| Kẹp bên | |
| Chức năng hấp thụ | |
| Chụp ấn |
0-20mm
|
|
Chế độ in
|
một/hai lần
|
|
Tốc độ in
|
10-200mm/s
|
|
Chế độ in
|
Một lần / Hai lần
|
|
Loại squeegee
|
Lưỡi sò cao su / thép (đường 45°/55°/60°)
|
| Áp suất in | 0.5-10kg |
| Kích thước khung mẫu | 470*370mm~737*737mm ((nhiều độ dày 20-40mm) |
|
Hệ thống làm sạch
|
Hệ thống làm sạch loại mưa
|
| Nắm chân không tăng cường | |
| Khô, ẩm chân không ba chế độ | |
| Làm sạch qua lại | |
|
CCD FOV
|
10x8mm
|
| Các loại nhãn hiệu tín nhiệm | Hình dạng của dấu hiệu tín nhiệm tiêu chuẩn |
| Pad | |
| lỗ | |
| Hệ thống camera | Nhìn lên / xuống cấu trúc quang học |
| Máy ảnh kỹ thuật số CCD | |
| Khớp mẫu hình học |
Hiệu suất máy
| Mô hình | G9+ |
| Độ chính xác vị trí lặp lại | ± 12,5um@6,CPK≥2.0 |
| Độ chính xác in | ±18um@6,CPK≥2.0 |
| Thời gian chu kỳ in | <7,5 giây |
| Dựa trên hệ thống thử nghiệm của bên thứ ba ((CTQ) xác minh vị trí in đệm hàn thực tế lặp lại độ chính xác | |
Thông số kỹ thuật toàn bộ máy
|
Nguồn cung cấp điện
|
AC:220±10%,50/60HZ, 3.0KW
|
|
Áp suất không khí
|
4~6 kgf/cm2
|
|
Tiêu thụ không khí
|
khoảng 5L/min
|
|
Nhiệt độ hoạt động
|
-20°C~+45°C |
|
Độ ẩm hoạt động
|
30%~60%
|
|
Kích thước máy(không có đèn tháp) |
1172 ((L) x 1385 ((W) x 1530 (H) mm
|
|
Trọng lượng máy
|
Khoảng: khoảng 1000kg |
Đặc điểm
Hệ thống kỹ thuật số CCD: Với một hệ thống đường quang hoàn toàn mới, hệ thống kỹ thuật số CCD cung cấp ánh sáng tròn đồng đều và ánh sáng đồng trục sáng cao.độ sáng có thể được điều chỉnh vô hạn, cho phép dễ dàng nhận ra các điểm đánh dấu khác nhau (bao gồm cả những điểm không đồng đều) trên bọc thép, bọc đồng, bọc bạc, hàn khí nóng, FPC và các màu sắc PCB khác nhau.

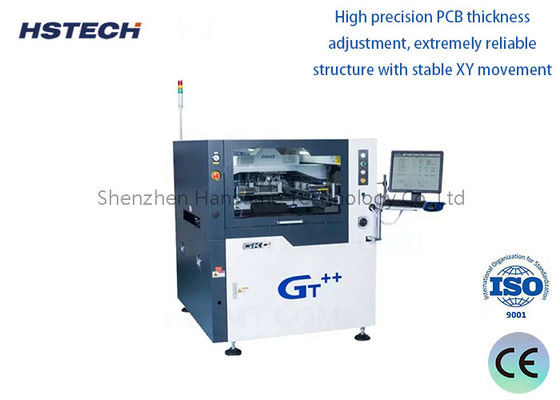

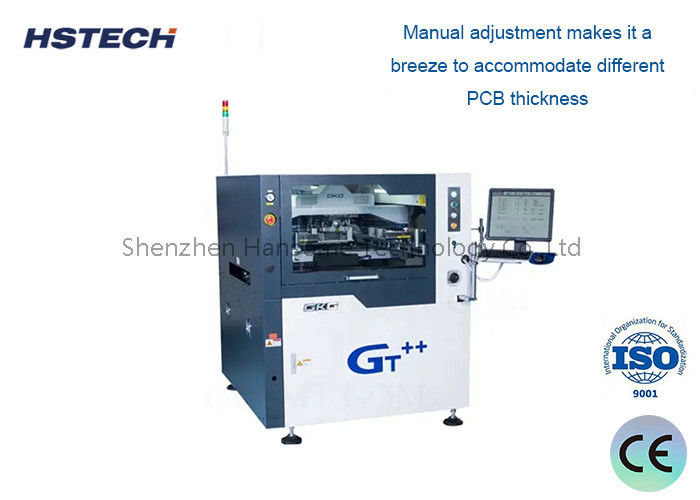

Điều chỉnh độ dày PCB chính xác cao: Tự hào về một cấu trúc cực kỳ đáng tin cậy với chuyển động XY ổn định, điều chỉnh bằng tay làm cho việc phù hợp với độ dày PCB khác nhau trở nên dễ dàng.
Hệ thống định vị đường sắt hướng dẫn: Hệ thống định vị đường ray hướng dẫn sáng tạo bao gồm một đường ray hướng dẫn mô hình có thể tháo rời và một kẹp bên linh hoạt có thể lập trình, được thiết kế đặc biệt cho FPC và PCB warpage.Một thiết bị đĩa kẹp độc đáo đảm bảo vị trí chính xác, và lập trình phần mềm cho phép kéo dài và thu hồi tự động để phù hợp với độ dày PCB khác nhau.
Thiết kế cấu trúc squeegee cách mạng: Cấu trúc squeegee mới áp dụng một hệ thống toàn diện làm tăng sự ổn định và kéo dài tuổi thọ.
Làm sạch stencil nhanh: Cấu trúc làm sạch phân phối xuống hiệu quả ngăn chặn các lỗ bị tắc nghẽn, một nguyên nhân phổ biến của việc làm sạch không hiệu quả.Chiều dài của dung môi được phân phối có thể dễ dàng điều chỉnh thông qua điều khiển phần mềm.
Giao diện đa chức năng mới: Giao diện được thiết kế đơn giản, rõ ràng và thân thiện với người dùng.làm cho người dùng dễ dàng theo dõi và điều chỉnh điều kiện khi cần thiết.
