| Tên thương hiệu: | GKG |
| Số mẫu: | G9+ |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
Máy in dán hàn tự động cho hệ thống MES công nghiệp 4.0
Thông số kỹ thuật
| Mô hình | G9+ |
| Kích thước PCB tối đa | 450x340mm |
| Kích thước PCB tối thiểu | 50x50mm |
| Độ dày PCB | 0.4-6mm |
| Trọng lượng cao nhất của bảng | 5kg |
| Độ cao vận chuyển | 900±40mm |
| Khoảng cách cạnh bảng | 2.5mm |
| Chiều cao của bảng | 15mm |
| Hướng vận chuyển | L-R, R-L |
| Tốc độ vận chuyển | tối đa 1500mm/s, điều khiển chương trình |
| Phương pháp vận chuyển | Một giai đoạn |
| Điều chỉnh chiều rộng | tự động |
| Giao diện I/O | SMEMA |
| Định vị PCB (phương pháp hỗ trợ) | Đinh từ tính/đường hỗ trợ/bàn làm theo tay |
| Hệ thống kẹp PCB |
Được cấp bằng sáng chế trên kẹp trên cùng
|
| Kẹp bên | |
| Chức năng hấp thụ | |
| Chụp ấn |
0-20mm
|
|
Chế độ in
|
một/hai lần
|
|
Tốc độ in
|
10-200mm/s
|
|
Chế độ in
|
Một lần / Hai lần
|
|
Loại squeegee
|
Lưỡi sò cao su / thép (đường 45°/55°/60°)
|
| Áp suất in | 0.5-10kg |
| Kích thước khung mẫu | 470*370mm~737*737mm ((nhiều độ dày 20-40mm) |
|
Hệ thống làm sạch
|
Hệ thống làm sạch loại mưa
|
| Nắm chân không tăng cường | |
| Khô, ẩm chân không ba chế độ | |
| Làm sạch qua lại | |
|
CCD FOV
|
10x8mm
|
| Các loại nhãn hiệu tín nhiệm | Hình dạng của dấu hiệu tín nhiệm tiêu chuẩn |
| Pad | |
| lỗ | |
| Hệ thống camera | Nhìn lên / xuống cấu trúc quang học |
| Máy ảnh kỹ thuật số CCD | |
| Khớp mẫu hình học |
Đặc điểm
Hệ thống kỹ thuật số CCD tự hào về thiết kế đường quang sáng tạo cung cấp ánh sáng tròn đồng nhất và ánh sáng đồng trục độ sáng cao.Độ sáng điều chỉnh của cả hai hệ thống nguồn ánh sáng, trong một vòng lặp vô hạn, cho phép nhận dạng liền mạch các điểm đánh dấu khác nhau, bao gồm cả những điểm không đồng đều trên bề mặt bọc thép, đồng, bọc bạc, các điểm hàn không khí nóng, FPC,và PCB có màu sắc khác nhau.

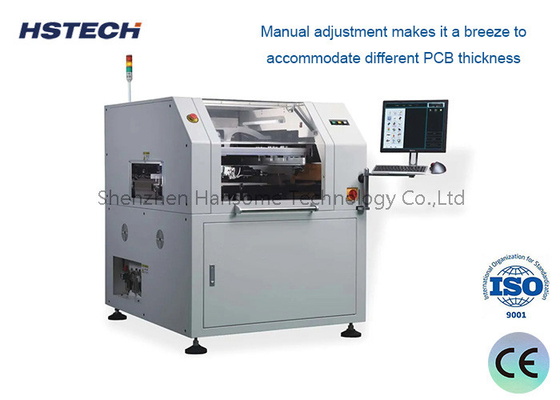

Hệ thống cung cấp điều chỉnh độ dày PCB chính xác cao và cấu trúc vững chắc đảm bảo chuyển động XY ổn định.

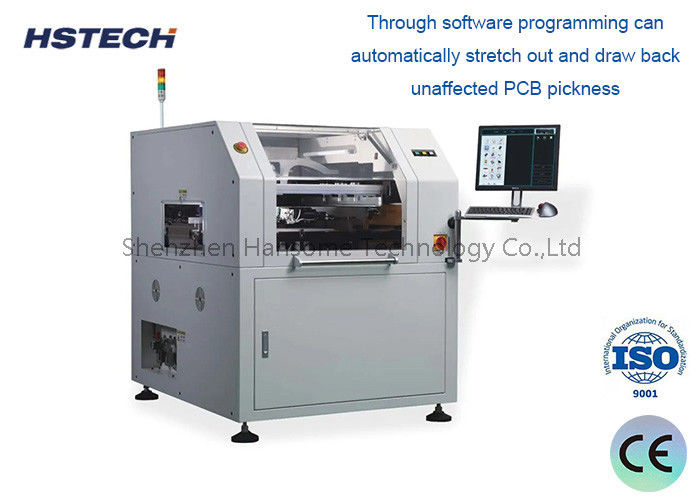

Hệ thống định vị đường ray hướng dẫn kết hợp một đường ray hướng dẫn mô hình mới có thể tháo rời và một kẹp bên linh hoạt có thể lập trình, phù hợp với FPC và PCB cong.được điều khiển bằng phần mềm lập trình, tự động thích nghi với các độ dày PCB khác nhau mà không có bất kỳ vấn đề.
Thiết kế cấu trúc squeegee sáng tạo kết hợp một hệ thống squeegee toàn diện làm tăng sự ổn định và kéo dài tuổi thọ của squeegee.
Hệ thống làm sạch stencil tốc độ cao có cấu trúc làm sạch phân phối xuống để ngăn chặn các lỗ bị tắc nghẽn, một vấn đề phổ biến có thể dẫn đến làm sạch không hiệu quả.Chiều dài phân phối dung môi có thể được điều chỉnh dễ dàng thông qua điều khiển phần mềm.
Giao diện đa chức năng mới dễ sử dụng, trực quan và dễ hiểu. Ngoài ra, nó bao gồm việc theo dõi thời gian thực nhiệt độ và độ ẩm.
