| Tên thương hiệu: | GKG |
| Số mẫu: | G9+ |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
Máy in dán hàn tự động cho hệ thống MES công nghiệp 4.0
Thông số kỹ thuật
| Mô hình | G9+ |
| Kích thước PCB tối đa | 450x340mm |
| Kích thước PCB tối thiểu | 50x50mm |
| Độ dày PCB | 0.4-6mm |
| Trọng lượng cao nhất của bảng | 5kg |
| Độ cao vận chuyển | 900±40mm |
| Khoảng cách cạnh bảng | 2.5mm |
| Chiều cao của bảng | 15mm |
| Hướng vận chuyển | L-R, R-L |
| Tốc độ vận chuyển | tối đa 1500mm/s, điều khiển chương trình |
| Phương pháp vận chuyển | Một giai đoạn |
| Điều chỉnh chiều rộng | tự động |
| Giao diện I/O | SMEMA |
| Định vị PCB (phương pháp hỗ trợ) | Đinh từ tính/đường hỗ trợ/bàn làm theo tay |
| Hệ thống kẹp PCB |
Được cấp bằng sáng chế trên kẹp trên cùng
|
| Kẹp bên | |
| Chức năng hấp thụ | |
| Chụp ấn |
0-20mm
|
|
Chế độ in
|
một/hai lần
|
|
Tốc độ in
|
10-200mm/s
|
|
Chế độ in
|
Một lần / Hai lần
|
|
Loại squeegee
|
Lưỡi sò cao su / thép (đường 45°/55°/60°)
|
| Áp suất in | 0.5-10kg |
| Kích thước khung mẫu | 470*370mm~737*737mm ((nhiều độ dày 20-40mm) |
|
Hệ thống làm sạch
|
Hệ thống làm sạch loại mưa
|
| Nắm chân không tăng cường | |
| Khô, ẩm chân không ba chế độ | |
| Làm sạch qua lại | |
|
CCD FOV
|
10x8mm
|
| Các loại nhãn hiệu tín nhiệm | Hình dạng của dấu hiệu tín nhiệm tiêu chuẩn |
| Pad | |
| lỗ | |
| Hệ thống camera | Nhìn lên / xuống cấu trúc quang học |
| Máy ảnh kỹ thuật số CCD | |
| Khớp mẫu hình học |
Đặc điểm
1Hệ thống kỹ thuật số CCD tự hào về một thiết kế đường quang cách mạng, cung cấp ánh sáng tròn đồng nhất và ánh sáng đồng trục sáng với độ sáng điều chỉnh vô hạn.Điều này cho phép nhận dạng liền mạch của điểm đánh dấu khác nhau, ngay cả trên bề mặt bọc thép, đồng, bạc không đồng đều, điểm hàn không khí nóng, và các FPC và PCB màu khác nhau.

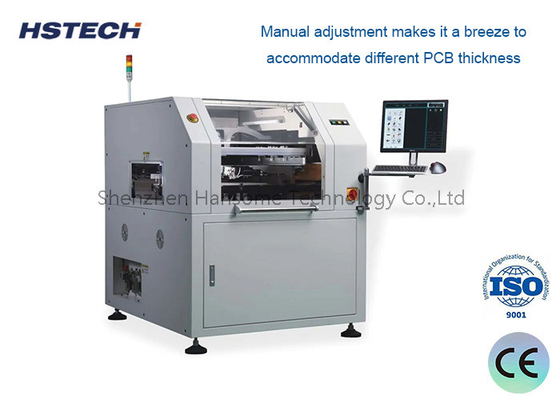

2Hệ thống có tính năng điều chỉnh độ dày PCB chính xác cao và cấu trúc vững chắc đảm bảo chuyển động XY ổn định, làm cho điều chỉnh thủ công cho độ dày PCB khác nhau đơn giản.

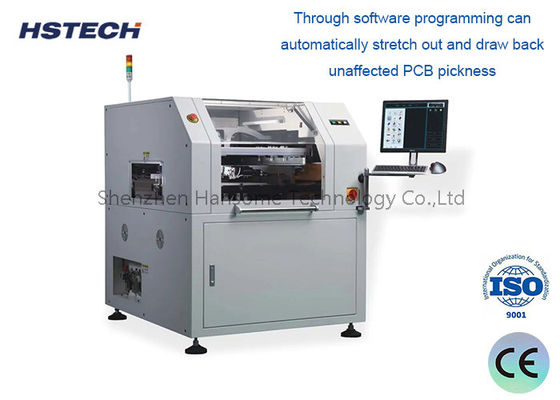

3Hệ thống định vị đường ray hướng dẫn bao gồm một đường ray hướng dẫn mô hình sáng tạo có thể tháo rời và một kẹp bên linh hoạt có thể lập trình phù hợp với FPC và PCB cong.điều khiển bằng phần mềm, tự động thích nghi với các độ dày PCB khác nhau.
4Thiết kế cấu trúc squeegee kết hợp một hệ thống squeegee tiên tiến, tăng cường sự ổn định và kéo dài tuổi thọ của squeegee.
5Hệ thống làm sạch stencil tốc độ cao có cấu trúc làm sạch phân phối xuống, ngăn chặn các lỗ bị tắc và đảm bảo làm sạch hiệu quả.Chiều dài phân phối dung môi dễ dàng điều chỉnh thông qua phần mềm.
6Giao diện đa chức năng mới dễ sử dụng, trực quan và cung cấp theo dõi nhiệt độ và độ ẩm thời gian thực.
