| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-NK250 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

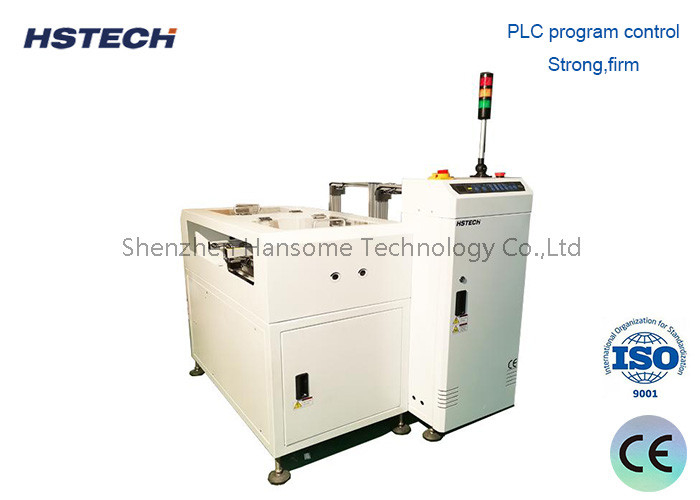

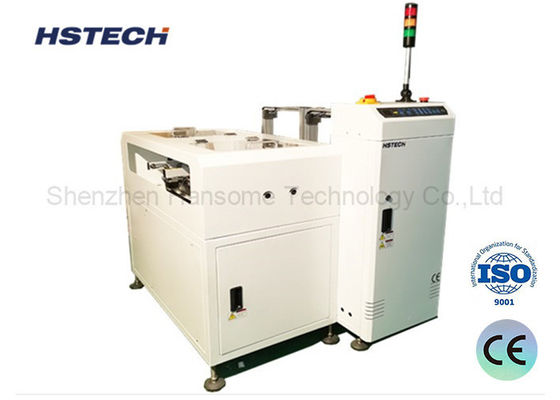

Đường dây sản xuất SMT Good / No-good board Separating Magazine NG OK PCB Unloader
Lời giới thiệu
Sau quá trình kiểm tra quang học tự động (AOI), đơn vị này hoạt động hiệu quả bằng cách nhận tín hiệu kiểm tra từ giai đoạn trước.Nó tự động phân tách PCB thành hai loại: không phù hợp (NG) và phù hợp (OK) và định tuyến chúng vào các tạp chí được chỉ định của chúngĐiều này đảm bảo phân loại hiệu quả và có tổ chức cao của các bảng mạch in.
Chi tiết kỹ thuật
| Chức năng | Thu thập các bảng NG/OK riêng biệt bằng cách nhận tín hiệu. |
| Độ cao vận chuyển | 910±30mm |
| Hướng vận chuyển | L~R, hoặc R~L |
| Thời gian thu thập của hội đồng | Mỗi khoảng 6 giây |
| Thay đổi tạp chí theo thời gian | Khoảng 30 giây. |
| Mặt cố định của đường ray | Mặt trước |
| Mặt hoạt động | Mặt trước |
| Vòng băng chuyền | ESD |
| Độ dày PCB | Min 0.6mm |
| Lựa chọn độ cao | 1-4 ((10mm pitch) |
| Nguồn cung cấp điện | 220V,50/60Hz,± 10% |
| Sức mạnh | 0.05kW |
| Áp suất không khí | 4-6Bar |
| Tiêu thụ không khí | Tối đa 15L/min |
| Số lượng tạp chí | Bên trên: tạp chí 1, bên dưới: tạp chí 2 |
| Tín hiệu | SMEMA |
| Các tùy chọn |
1, chế độ điều khiển màn hình cảm ứng. 2, Điều chỉnh chiều rộng tự động. 3, Số lượng tạp chí theo yêu cầu của khách hàng. |
Đặc điểm
1.PLC Control:
Hệ thống được trang bị PLC để hoạt động chính xác và đáng tin cậy.
2. User-Friendly Interface:
Tính năng một bảng điều khiển màng LED nhẹ để điều khiển dễ dàng và trực quan.
3. Định vị độ cao:
Được thiết kế để chứa một loạt các kích thước và cấu hình PCB.
4- Chuyển Clamps:
Đảm bảo sắp xếp tạp chí an toàn cho vị trí ổn định của bảng.
5.Pneumatic Pusher:
Điều chỉnh áp suất để đảm bảo chuyển nhẹ nhàng và không bị hư hại của bảng.
6.Thiết suất cao:
Thay đổi tạp chí nhanh chóng tối đa hóa hiệu quả sản xuất tổng thể.
7.Tự động phân loại NG/OK:
Tích hợp liền mạch với AOI để hợp lý hóa quy trình kiểm tra và phân loại.
8.SMEMA giao diện truyền thông tiêu chuẩn:
Điều này tạo điều kiện tích hợp liền mạch vào các dây chuyền sản xuất thông qua giao thức SMEMA, cho phép giao tiếp và trao đổi dữ liệu trơn tru.
Mô hình
| Mô hình | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| Chiều dài PCB hiệu quả | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Độ dày PCB | Min 0.6mm | Min 0.6mm | Min 0.6mm | Min 0.6mm |
| Kích thước tạp chí | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| Kích thước máy | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| Trọng lượng | 220kg | 280kg | 340kg | 380kg |
