| Tên thương hiệu: | FUJI |
| Số mẫu: | H01/H02/H08M/ RH01/ RH02 |
| MOQ: | 1 phần trăm |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | D/P, T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 10000 cuộn mỗi tháng |

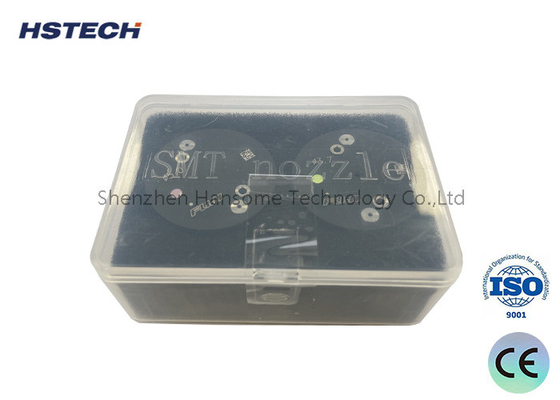

Ống SMT chính xác cao cho FUJI H01/H02 5.0 7.0GH08M RH01 RH02 Pick And Place Machine
SMT FUJI Nozzle
Các vòi phun đóng một vai trò quan trọng trong thiết bị SMT, đặc biệt là trong các máy đặt tự động vì nó chịu trách nhiệm nâng và vận chuyển chính xác các thành phần điện tử,do đó cho phép quy trình đặt công nghệ gắn bề mặt tự động (SMT).
Tổng quan:
FUJI, một nhà cung cấp thiết bị sản xuất điện tử nổi tiếng, cung cấp các sản phẩm vòi được sử dụng rộng rãi trong các quy trình lắp ráp SMT.
Phục vụ như là thành phần trọng tâm của máy đặt, vòi có nhiệm vụ nâng các thành phần điện tử từ khay cấp và định vị chính xác chúng lên bảng PCB.
Nguyên tắc hoạt động
Hệ thống chân không
Máy đặt được trang bị một máy bơm chân không bên trong, có thể tạo ra một áp suất âm mạnh.
Các vòi phun được kết nối với máy bơm chân không thông qua một đường ống để tạo thành một hệ thống áp suất âm chân không.
Cấu trúc vòi
Nó bao gồm đầu vòi, vỏ, nắp vòi và các thành phần khác.
lỗ trung tâm của đầu vòi được kết nối với hệ thống chân không để tạo áp suất âm.
Quá trình hút
Khi đầu vòi gần với thành phần, áp suất âm sẽ hấp thụ thành phần.
Ghi và nắp vòi có thể niêm phong đầu vòi để ngăn ngừa rò rỉ khí.
Quá trình tuyển dụng
Sau khi thành phần được hấp thụ, máy đặt sẽ di chuyển nó chính xác đến vị trí được chỉ định.
Trong khi đặt, áp suất âm sẽ giữ cho các thành phần được hấp thụ vững chắc.
Sau khi hoàn thành vị trí, áp suất âm sẽ được giải phóng và thành phần sẽ dễ dàng giải phóng.
Đặc điểm chính
1Khả năng hút chính xác
FUJI Nozzle sử dụng công nghệ hấp thụ chân không tiên tiến để tham gia với các thành phần SMD có kích thước và hình dạng khác nhau với độ chính xác.
Sức hút mạnh mẽ của nó và độ tin cậy vô song đảm bảo rằng các thành phần vẫn được gắn chặt trong quá trình đặt.
2.Sự bền vững đặc biệt
Được làm bằng vật liệu kim loại cao cấp, thân vòi cho thấy khả năng chống nhiệt độ cao và hao mòn.
Điều này dẫn đến tuổi thọ dài, giảm đáng kể nhu cầu bảo trì và thay thế, do đó giảm chi phí liên quan.
3.Sự tương thích đa dạng
Dòng FUJI Nozzle cung cấp một loạt các thông số kỹ thuật và kích thước đa dạng, chứa các mô hình khác nhau của thiết bị lắp ráp tự động liền mạch.
Việc thay thế nhanh chóng các vòi phun giúp đáp ứng các yêu cầu sản xuất khác nhau.
4Tăng hiệu quả sản xuất
Sự kết hợp giữa các hoạt động hút và đặt tốc độ cao và chính xác làm tăng đáng kể hiệu quả tổng thể của dây chuyền sản xuất SMT.
Việc giảm can thiệp bằng tay này giúp giảm chi phí lao động.
Vật liệu vòi:
| Tiếng phun thép tungsten | Máy phun thép tungsten mạnh mẽ và bền, nhưng nó dễ dàng trở nên trắng. |
| Các vòi phun gốm | Các vòi phun gốm không bao giờ trở nên trắng, nhưng rất mong manh và dễ vỡ. |
| Máy phun thép kim cương | Nó mạnh mẽ, dễ sử dụng, và sẽ không bao giờ trở nên trắng, nhưng nó rất đắt tiền và không hiệu quả về chi phí. |
| Máy phun keo | Khi bề mặt của vật liệu không đồng đều hoặc vật liệu dính, nó phù hợp để sử dụng vòi keo. Tuy nhiên, tuổi thọ của vòi keo không dài.Nó được khuyến cáo để mua thêm vòi keo cho phụ tùng khi đặt hàng vòi keo. Khi vòi bị mòn, bạn chỉ có thể thay thế nó với vòi cao su chính mình |
Các kịch bản ứng dụng chính:
SMT dây chuyền lắp ráp: FUJI vòi được sử dụng rộng rãi trong các thiết bị vá đa dạng.
Sản xuất sản phẩm điện tử: Chúng được sử dụng để đặt các thành phần trong các sản phẩm điện tử, bao gồm điện thoại di động, máy tính và thiết bị gia dụng.
Lắp ráp thiết bị y tế: Chúng phục vụ trong việc lắp đặt các thành phần trong các thiết bị y tế chính xác.
Ngành công nghiệp hàng không vũ trụ: Chúng được sử dụng trong việc lắp ráp thiết bị điện tử cho các ứng dụng hàng không vũ trụ.
FUJI NXT Series NOZZLE:
NXT H08(H12) vòi 2.5G,
AA73500 NXT H08 ((H12) 0.7 vòi,
AA08500 NXT H01 3.7G vòi phun,
AA08400 NXT H01 2.5G vòi phun,
AA08300 NXT H01 20.0 vòi,
AA08200 NXT H01 15.0 vòi,
AA08100 NXT H01 10.0 vòi,
AA08000 NXT H01 7.0 vòi,
AA07900 NXT H01 5.0 vòi,
Ống AA07600 NXT H01 20.0G,
AA07400 NXT H01 10.0G vòi phun,
AA07300 NXT H01 7.0G vòi,
AA07200 NXT H01 5.0G vòi phun,
AA07100 NXT H01 3.7 vòi,
AA07000 NXT H01 2.5 vòi,
AA06900 NXT H01 1.8 vòi,
AA06400 NXT H08 ((H12) 1.3M vòi,
AA06400 NXT H08 ((H12) 1.3G vòi,
AA06300 NXT H08 ((H12) 5.0G vòi,
AA05800 NXT H08 ((H12) 1.0 vòi,
AA05800 NXT H01 1.3 vòi,
AA05700 NXT H08 ((H12) 0,7 vòi (0.7X0,5),
AA05600 NXT H08 ((H12) 0.4 vòi (0.45X0.3),
AA20E00 NXT H08 ((H12) 5.0 vòi,
AA20D00 NXT H08 ((H12) 3.7 vòi,
AA20C00 NXT H08 ((H12) 2.5 vòi,
AA20B00 NXT H08 ((H12) 1.8 vòi,
AA20A00 NXT H08 ((H12) 1.3 vòi,
AA19G00 NXT H08 ((H12) 1.8G vòi,
AA18C00 NXT H08 ((H12) 3.7G vòi,
AA11R00 NXT H01 1.8G vòi phun,
AA08C00 hoặc AA07L00 hoặc AA07W00 hoặc AA07D00 NXT H04 10.0 vòi,
Tất cả các mặt hàng của vòi phun cho FUJI chọn và đặt máy
Chúng tôi bán các vòi SMT của tất cả các thương hiệu, chẳng hạn như YAMAHA, Panasonic, FUJI, JUKI, SAMSUNG, vv
