| Tên thương hiệu: | GKG |
| Số mẫu: | G9+ |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
Máy in dán hàn tự động cho hệ thống MES công nghiệp 4.0
Lời giới thiệu
Máy in dán hàn tự động G9 + là một thiết bị cao cấp được thiết kế đặc biệt cho các ứng dụng SMT cao cấp.Nó xuất sắc trong việc xử lý các quy trình in đòi hỏi cho các thành phần nhỏ như 03015 và những người có một 0.25 pitch, trong khi cũng cung cấp độ chính xác đặc biệt và vận hành tốc độ cao.
Thông số kỹ thuật
| Mô hình | G9+ |
| Kích thước PCB tối đa | 450x340mm |
| Kích thước PCB tối thiểu | 50x50mm |
| Độ dày PCB | 0.4-6mm |
| Trọng lượng cao nhất của bảng | 5kg |
| Độ cao vận chuyển | 900±40mm |
| Khoảng cách cạnh bảng | 2.5mm |
| Chiều cao của bảng | 15mm |
| Hướng vận chuyển | L-R, R-L |
| Tốc độ vận chuyển | tối đa 1500mm/s, điều khiển chương trình |
| Phương pháp vận chuyển | Một giai đoạn |
| Điều chỉnh chiều rộng | tự động |
| Giao diện I/O | SMEMA |
| Định vị PCB (phương pháp hỗ trợ) | Đinh từ tính/đường hỗ trợ/bàn làm theo tay |
| Hệ thống kẹp PCB |
Được cấp bằng sáng chế trên kẹp trên cùng
|
| Kẹp bên | |
| Chức năng hấp thụ | |
| Chụp ấn |
0-20mm
|
|
Chế độ in
|
một/hai lần
|
|
Tốc độ in
|
10-200mm/s
|
|
Chế độ in
|
Một lần / Hai lần
|
|
Loại squeegee
|
Lưỡi sò cao su / thép (đường 45°/55°/60°)
|
| Áp suất in | 0.5-10kg |
| Kích thước khung mẫu | 470*370mm~737*737mm ((nhiều độ dày 20-40mm) |
|
Hệ thống làm sạch
|
Hệ thống làm sạch loại mưa
|
| Nắm chân không tăng cường | |
| Khô, ẩm chân không ba chế độ | |
| Làm sạch qua lại | |
|
CCD FOV
|
10x8mm
|
| Các loại nhãn hiệu tín nhiệm | Hình dạng của dấu hiệu tín nhiệm tiêu chuẩn |
| Pad | |
| lỗ | |
| Hệ thống camera | Nhìn lên / xuống cấu trúc quang học |
| Máy ảnh kỹ thuật số CCD | |
| Khớp mẫu hình học |
Hiệu suất máy
| Mô hình | G9+ |
| Độ chính xác vị trí lặp lại | ± 12,5um@6,CPK≥2.0 |
| Độ chính xác in | ±18um@6,CPK≥2.0 |
| Thời gian chu kỳ in | <7,5 giây |
| Dựa trên hệ thống thử nghiệm của bên thứ ba ((CTQ) xác minh vị trí in đệm hàn thực tế lặp lại độ chính xác | |
Thông số kỹ thuật toàn bộ máy
|
Nguồn cung cấp điện
|
AC:220±10%,50/60HZ, 3.0KW
|
|
Áp suất không khí
|
4~6 kgf/cm2
|
|
Tiêu thụ không khí
|
khoảng 5L/min
|
|
Nhiệt độ hoạt động
|
-20°C~+45°C |
|
Độ ẩm hoạt động
|
30%~60%
|
|
Kích thước máy(không có đèn tháp) |
1172 ((L) x 1385 ((W) x 1530 (H) mm
|
|
Trọng lượng máy
|
Khoảng: khoảng 1000kg |
Đặc điểm
1Hệ thống kỹ thuật số.CCD: Hệ thống kỹ thuật số CCD giới thiệu một thiết kế đường quang cách mạng, cung cấp ánh sáng tròn đồng nhất và ánh sáng đồng trục sáng cao.nó cho phép điều chỉnh độ sáng vô hạn, tạo điều kiện dễ dàng nhận ra các điểm đánh dấu khác nhau - ngay cả những điểm không đồng đều - trên bề mặt bọc thép, đồng, bạc, hàn khí nóng, FPC và các màu sắc PCB khác nhau.

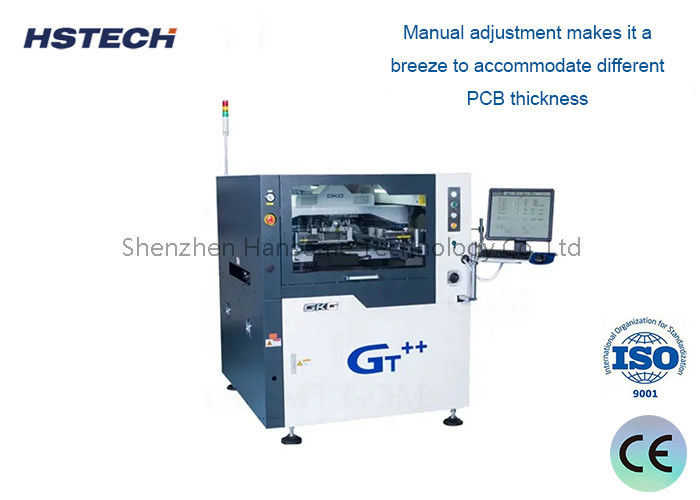

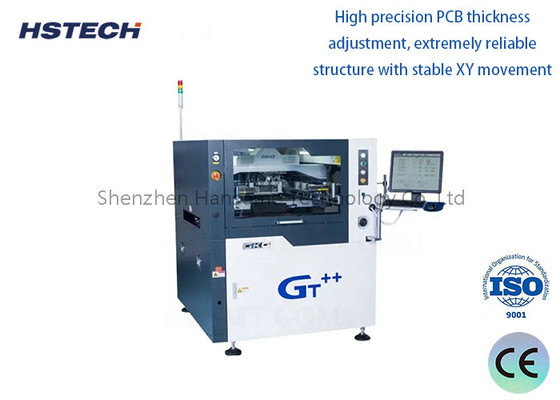

2- Điều chỉnh độ dày PCB chính xác cao: Với cấu trúc mạnh mẽ với chuyển động XY ổn định, điều chỉnh bằng tay đảm bảo chỗ ở liền mạch của các độ dày PCB khác nhau.
3Hệ thống định vị đường ray hướng dẫn: Hệ thống định vị đường ray hướng dẫn sáng tạo kết hợp một đường ray hướng dẫn mô hình có thể tháo rời và một kẹp bên linh hoạt có thể lập trình, được thiết kế riêng cho FPC và PCB.Một thiết bị đĩa kẹp độc đáo đảm bảo vị trí chính xác, trong khi lập trình phần mềm cho phép kéo dài và thu hồi tự động để thích nghi với độ dày PCB khác nhau.
4.Cơ cấu Squeegee cách mạng: Thiết kế squeegee mới thể hiện một hệ thống toàn diện làm tăng sự ổn định và kéo dài tuổi thọ của nó.
5.High-Speed Stencil Cleaning: Cấu trúc làm sạch phân phối xuống hiệu quả ngăn ngừa các lỗ mở stencil bị tắc nghẽn, một nguyên nhân thường xuyên gây ra việc làm sạch không hiệu quả.Chiều dài phân phối dung môi có thể được điều chỉnh dễ dàng thông qua điều khiển phần mềm.
6.Enhanced Multi-Function Interface: Giao diện tự hào một thiết kế thanh lịch, trực quan tập trung vào sự thân thiện với người dùng. Nó bao gồm theo dõi nhiệt độ và độ ẩm thời gian thực,cho phép người dùng dễ dàng theo dõi và điều chỉnh điều kiện theo yêu cầu.
