| Tên thương hiệu: | GKG |
| Số mẫu: | G9+ |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |
Máy in dán hàn tự động cho hệ thống MES công nghiệp 4.0
Thông số kỹ thuật
| Mô hình | G9+ |
| Kích thước PCB tối đa | 450x340mm |
| Kích thước PCB tối thiểu | 50x50mm |
| Độ dày PCB | 0.4-6mm |
| Trọng lượng cao nhất của bảng | 5kg |
| Độ cao vận chuyển | 900±40mm |
| Khoảng cách cạnh bảng | 2.5mm |
| Chiều cao của bảng | 15mm |
| Hướng vận chuyển | L-R, R-L |
| Tốc độ vận chuyển | tối đa 1500mm/s, điều khiển chương trình |
| Phương pháp vận chuyển | Một giai đoạn |
| Điều chỉnh chiều rộng | tự động |
| Giao diện I/O | SMEMA |
| Định vị PCB (phương pháp hỗ trợ) | Đinh từ tính/đường hỗ trợ/bàn làm theo tay |
| Hệ thống kẹp PCB |
Được cấp bằng sáng chế trên kẹp trên cùng
|
| Kẹp bên | |
| Chức năng hấp thụ | |
| Chụp ấn |
0-20mm
|
|
Chế độ in
|
một/hai lần
|
|
Tốc độ in
|
10-200mm/s
|
|
Chế độ in
|
Một lần / Hai lần
|
|
Loại squeegee
|
Lưỡi sò cao su / thép (đường 45°/55°/60°)
|
| Áp suất in | 0.5-10kg |
| Kích thước khung mẫu | 470*370mm~737*737mm ((nhiều độ dày 20-40mm) |
|
Hệ thống làm sạch
|
Hệ thống làm sạch loại mưa
|
| Nắm chân không tăng cường | |
| Khô, ẩm chân không ba chế độ | |
| Làm sạch qua lại | |
|
CCD FOV
|
10x8mm
|
| Các loại nhãn hiệu tín nhiệm | Hình dạng của dấu hiệu tín nhiệm tiêu chuẩn |
| Pad | |
| lỗ | |
| Hệ thống camera | Nhìn lên / xuống cấu trúc quang học |
| Máy ảnh kỹ thuật số CCD | |
| Khớp mẫu hình học |
Đặc điểm
Hệ thống kỹ thuật số CCD trưng bày một thiết kế đường quang đột phá, cung cấp ánh sáng tròn đồng nhất và ánh sáng đồng trục sáng với mức độ sáng điều chỉnh vô hạn.Điều này đảm bảo nhận dạng hoàn hảo của các điểm đánh dấu khác nhau, ngay cả trên các bề mặt không bằng phẳng như vật liệu bọc thép, đồng và bạc, các điểm hàn bằng không khí nóng và các FPC và PCB màu khác nhau.

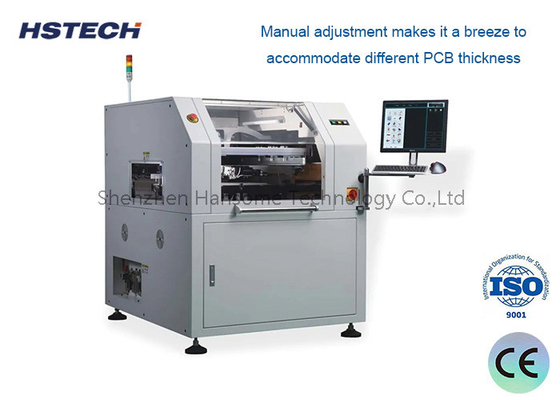

Hệ thống tự hào có độ chính xác cao điều chỉnh độ dày PCB và một cấu trúc mạnh mẽ đảm bảo chuyển động XY ổn định,tạo thuận lợi cho việc điều chỉnh bằng tay không tốn công sức để phù hợp với độ dày PCB khác nhau.

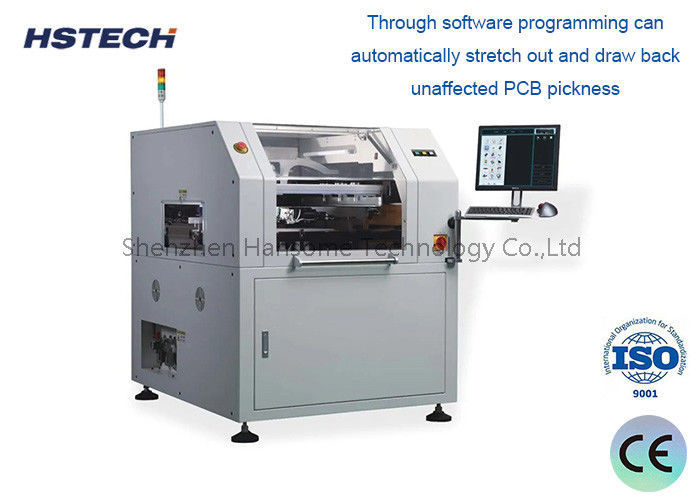

Hệ thống định vị đường ray hướng dẫn có một đường ray hướng dẫn mô hình có thể tháo rời và một kẹp bên linh hoạt có thể lập trình được thiết kế đặc biệt cho FPC và PCB cong.một thiết bị đĩa kẹp độc đáo được điều khiển bởi phần mềm tự động thích nghi với các độ dày PCB khác nhau.
Thiết kế cấu trúc squeegee kết hợp một hệ thống squeegee tiên tiến làm tăng sự ổn định và kéo dài tuổi thọ của squeegee.
Hệ thống làm sạch stencil tốc độ cao có cấu trúc làm sạch phân phối xuống để ngăn chặn các lỗ bị tắc và đảm bảo làm sạch kỹ lưỡng.Chiều dài phân phối dung môi có thể dễ dàng được điều chỉnh thông qua phần mềm.
Giao diện đa chức năng mới dễ sử dụng, trực quan và cung cấp giám sát thời gian thực về nhiệt độ và độ ẩm.
