| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-NK250 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

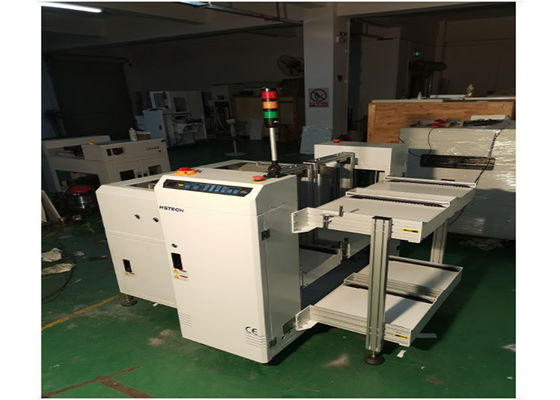

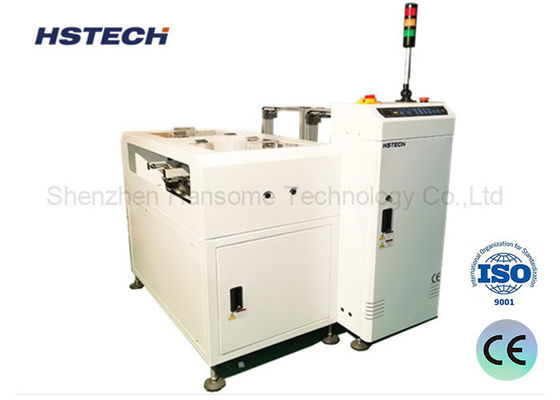

Đường dây sản xuất SMT Good / No-good board Separating Magazine NG OK PCB Unloader
Lời giới thiệu
Sau khi trải qua quy trình kiểm tra quang học tự động (AOI), đơn vị này hoạt động hiệu quả bằng cách nhận tín hiệu kiểm tra từ giai đoạn trước.Nó tự động phân loại PCB thành hai loại: không phù hợp (NG) và phù hợp (OK), và sau đó hướng chúng vào các tạp chí được chỉ định tương ứng.Điều này đảm bảo một phân loại hiệu quả cao và tổ chức tốt các bảng mạch in.
Chi tiết kỹ thuật
| Chức năng | Thu thập các bảng NG/OK riêng biệt bằng cách nhận tín hiệu. |
| Độ cao vận chuyển | 910±30mm |
| Hướng vận chuyển | L~R, hoặc R~L |
| Thời gian thu thập của hội đồng | Mỗi khoảng 6 giây |
| Thay đổi tạp chí theo thời gian | Khoảng 30 giây. |
| Mặt cố định của đường ray | Mặt trước |
| Mặt hoạt động | Mặt trước |
| Vòng băng chuyền | ESD |
| Độ dày PCB | Min 0.6mm |
| Lựa chọn độ cao | 1-4 ((10mm pitch) |
| Nguồn cung cấp điện | 220V,50/60Hz,± 10% |
| Sức mạnh | 0.05kW |
| Áp suất không khí | 4-6Bar |
| Tiêu thụ không khí | Tối đa 15L/min |
| Số lượng tạp chí | Bên trên: tạp chí 1, bên dưới: tạp chí 2 |
| Tín hiệu | SMEMA |
| Các tùy chọn |
1, chế độ điều khiển màn hình cảm ứng. 2, Điều chỉnh chiều rộng tự động. 3, Số lượng tạp chí theo yêu cầu của khách hàng. |
Đặc điểm

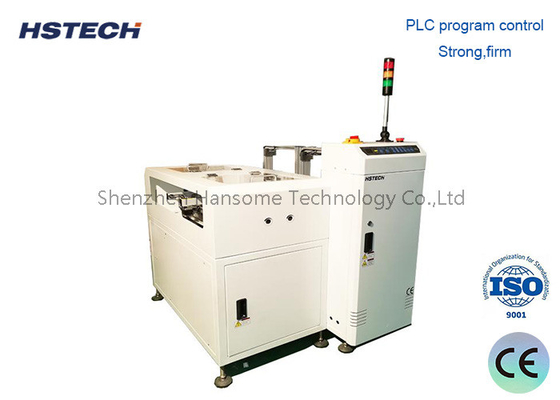

Điều khiển PLC:
Hệ thống sử dụng PLC để hoạt động chính xác và đáng tin cậy.
Giao diện thân thiện với người dùng:
Một bảng điều khiển màng LED cảm ứng mềm trực quan được bao gồm để điều khiển dễ dàng.
Cơ chế điều chỉnh độ cao:
Dễ dàng chứa một loạt các kích thước và cấu hình PCB.
Chuyển Clamps:
Cung cấp sự sắp xếp tạp chí an toàn, đảm bảo vị trí PCB ổn định.
Hệ thống đẩy khí:
Điều khiển áp suất để đảm bảo chuyển giao bảng nhẹ nhàng và không phá hoại.
Sản lượng cao:
Thay đổi tạp chí nhanh chóng tối ưu hóa hiệu quả sản xuất.
Khả năng phân loại NG/OK tự động:
Tích hợp liền mạch với AOI để kiểm tra và phân loại hợp lý hơn.
Giao diện truyền thông SMEMA:
Hỗ trợ tích hợp liền mạch vào các dây chuyền sản xuất thông qua giao thức SMEMA, cho phép giao tiếp và trao đổi dữ liệu trơn tru.
Mô hình
| Mô hình | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| Chiều dài PCB hiệu quả | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Độ dày PCB | Min 0.6mm | Min 0.6mm | Min 0.6mm | Min 0.6mm |
| Kích thước tạp chí | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| Kích thước máy | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| Trọng lượng | 220kg | 280kg | 340kg | 380kg |
