| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-NK250 |
| MOQ: | 1 bộ |
| giá bán: | có thể đàm phán |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

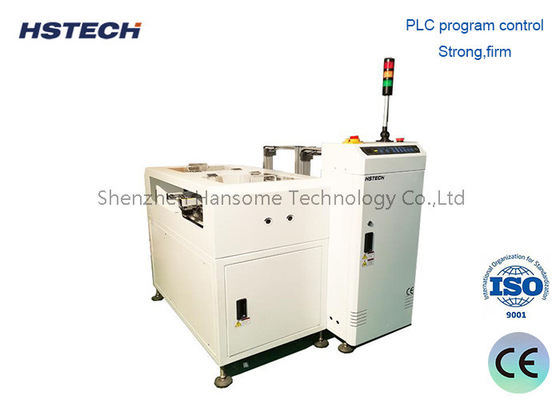

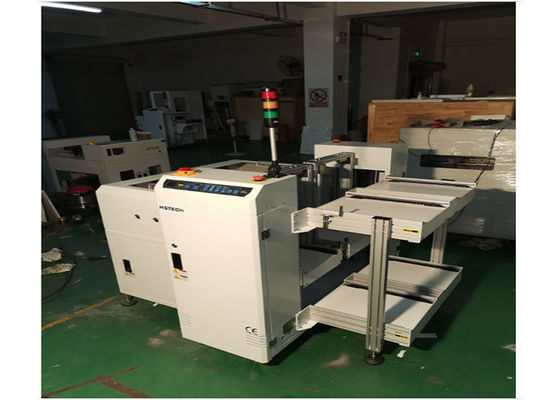

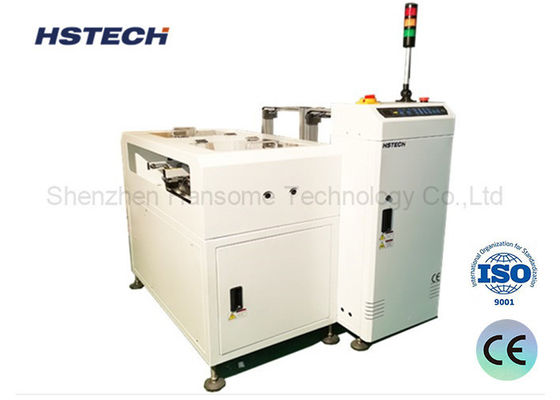

Đường dây sản xuất SMT Good / No-good board Separating Magazine NG OK PCB Unloader
Lời giới thiệu
Đơn vị này hoạt động sau quá trình kiểm tra quang học tự động (AOI).nó phân loại hiệu quả PCB thành hai nhóm: không phù hợp (NG) và phù hợp (OK), tự động hướng chúng vào các tạp chí được chỉ định tương ứng.Điều này đảm bảo một quá trình phân loại hiệu quả và có tổ chức cho các bảng mạch in.
Chi tiết kỹ thuật
| Chức năng | Thu thập các bảng NG/OK riêng biệt bằng cách nhận tín hiệu. |
| Độ cao vận chuyển | 910±30mm |
| Hướng vận chuyển | L~R, hoặc R~L |
| Thời gian thu thập của hội đồng | Mỗi khoảng 6 giây |
| Thay đổi tạp chí theo thời gian | Khoảng 30 giây. |
| Mặt cố định của đường ray | Mặt trước |
| Mặt hoạt động | Mặt trước |
| Vòng băng chuyền | ESD |
| Độ dày PCB | Min 0.6mm |
| Lựa chọn độ cao | 1-4 ((10mm pitch) |
| Nguồn cung cấp điện | 220V,50/60Hz,± 10% |
| Sức mạnh | 0.05kW |
| Áp suất không khí | 4-6Bar |
| Tiêu thụ không khí | Tối đa 15L/min |
| Số lượng tạp chí | Bên trên: tạp chí 1, bên dưới: tạp chí 2 |
| Tín hiệu | SMEMA |
| Các tùy chọn |
1, chế độ điều khiển màn hình cảm ứng. 2, Điều chỉnh chiều rộng tự động. 3, Số lượng tạp chí theo yêu cầu của khách hàng. |
Đặc điểm
Điều khiển PLC:
Tính năng PLC cho hoạt động chính xác và đáng tin cậy.
Giao diện thân thiện với người dùng:
Tích hợp một bảng điều khiển màng LED cảm ứng mềm để điều khiển trực quan.
Độ cao có thể điều chỉnh:
Điều chỉnh với các kích thước và cấu hình PCB khác nhau.
Chuyển Clamps:
Đảm bảo sắp xếp tạp chí an toàn cho vị trí PCB ổn định.
Máy đẩy khí:
Điều khiển áp suất để chuyển giao bảng nhẹ nhàng, không phá hoại.
Lượng sản xuất cao:
Điều này tạo điều kiện thay đổi tạp chí nhanh chóng để tối đa hóa hiệu quả sản xuất.
Lựa chọn tự động NG/OK:
Tích hợp liền mạch với AOI để kiểm tra và sắp xếp hợp lý.
Giao diện truyền thông tiêu chuẩn SMEMA:
Cho phép tích hợp liền mạch vào các dây chuyền sản xuất thông qua giao thức SMEMA, đảm bảo giao tiếp và trao đổi dữ liệu suôn sẻ.
Mô hình
| Mô hình | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| Chiều dài PCB hiệu quả | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Độ dày PCB | Min 0.6mm | Min 0.6mm | Min 0.6mm | Min 0.6mm |
| Kích thước tạp chí | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| Kích thước máy | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| Trọng lượng | 220kg | 280kg | 340kg | 380kg |
