| Tên thương hiệu: | HSTECH |
| Số mẫu: | HS-NK250 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

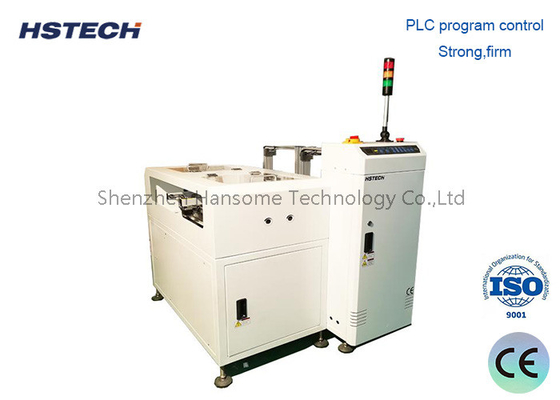

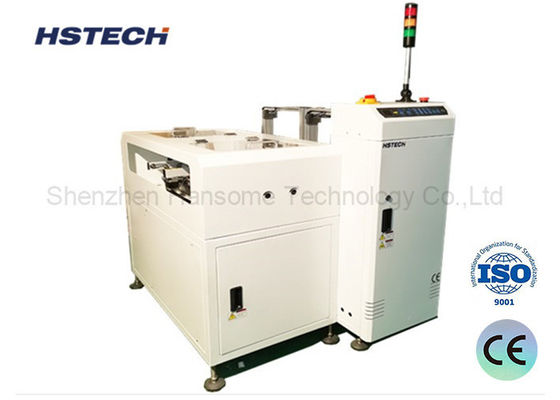

Đường dây sản xuất SMT Good / No-good board Separating Magazine NG OK PCB Unloader
Lời giới thiệu
Sau khi hoàn thành quy trình kiểm tra quang học tự động (AOI), đơn vị này hoạt động hiệu quả bằng cách nhận tín hiệu kiểm tra từ giai đoạn trước.Nó tự động phân loại PCB thành hai loại: không phù hợp (NG) và phù hợp (OK), và sau đó định tuyến chúng đến các vị trí lưu trữ được chỉ định tương ứng, đảm bảo phân loại mạch in hiệu quả và hợp lý.
Chi tiết kỹ thuật
| Chức năng | Thu thập các bảng NG/OK riêng biệt bằng cách nhận tín hiệu. |
| Độ cao vận chuyển | 910±30mm |
| Hướng vận chuyển | L~R, hoặc R~L |
| Thời gian thu thập của hội đồng | Mỗi khoảng 6 giây |
| Thay đổi tạp chí theo thời gian | Khoảng 30 giây. |
| Mặt cố định của đường ray | Mặt trước |
| Mặt hoạt động | Mặt trước |
| Vòng băng chuyền | ESD |
| Độ dày PCB | Min 0.6mm |
| Lựa chọn độ cao | 1-4 ((10mm pitch) |
| Nguồn cung cấp điện | 220V,50/60Hz,± 10% |
| Sức mạnh | 0.05kW |
| Áp suất không khí | 4-6Bar |
| Tiêu thụ không khí | Tối đa 15L/min |
| Số lượng tạp chí | Bên trên: tạp chí 1, bên dưới: tạp chí 2 |
| Tín hiệu | SMEMA |
| Các tùy chọn |
1, chế độ điều khiển màn hình cảm ứng. 2, Điều chỉnh chiều rộng tự động. 3, Số lượng tạp chí theo yêu cầu của khách hàng. |
Đặc điểm
Điều khiển PLC:
Hệ thống sử dụng PLC để hoạt động chính xác và đáng tin cậy.
Giao diện thân thiện với người dùng:
Một bảng điều khiển màng LED trực quan với các nút chạm mềm cho phép điều khiển đơn giản và trực tiếp.
Cơ chế điều chỉnh độ cao:
Điều chỉnh dễ dàng để phù hợp với nhiều kích thước và cấu hình PCB.
Chuyển Clamps:
Đảm bảo vị trí PCB ổn định bằng cách cung cấp sự sắp xếp tạp chí an toàn.
Hệ thống đẩy khí:
Kiểm soát áp suất để đảm bảo xử lý nhẹ nhàng và ngăn ngừa hư hỏng các bảng.
Hiệu quả sản xuất cao:
Thay đổi tạp chí tối ưu hóa tăng hiệu suất sản xuất và năng suất.
Phân loại NG/OK tự động:
Tích hợp dễ dàng với AOI để kiểm tra và phân loại hiệu quả và hợp lý.
Giao diện truyền thông SMEMA:
Hỗ trợ tích hợp liền mạch vào các dây chuyền sản xuất thông qua giao thức SMEMA, tạo điều kiện giao tiếp và trao đổi dữ liệu suôn sẻ.
Mô hình
| Mô hình | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| Chiều dài PCB hiệu quả | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Độ dày PCB | Min 0.6mm | Min 0.6mm | Min 0.6mm | Min 0.6mm |
| Kích thước tạp chí | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| Kích thước máy | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| Trọng lượng | 220kg | 280kg | 340kg | 380kg |

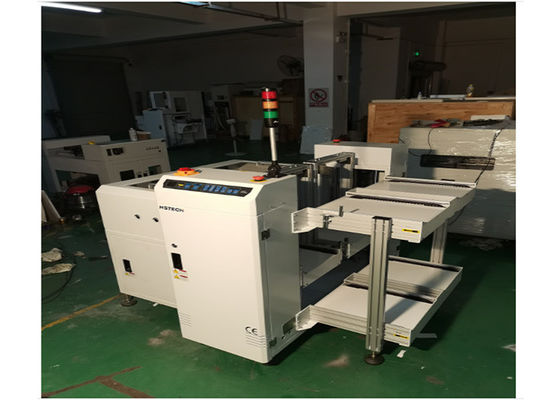

Sản phẩm và chi tiết
