| Tên thương hiệu: | GKG |
| Số mẫu: | G9+ |
| MOQ: | 1 set |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 sets per month |
Máy in dán hàn tự động cho hệ thống MES công nghiệp 4.0
Lời giới thiệu
Máy in dán hàn tự động G9 + là một thiết bị cấp cao được thiết kế đặc biệt cho các ứng dụng SMT tiên tiến.Nó chuyên nghiệp giải quyết các yêu cầu in thách thức của 03015 thành phần và 0.25 pitch, đảm bảo độ chính xác đặc biệt và hiệu suất nhanh chóng.
Thông số kỹ thuật
| Mô hình | G9+ |
| Kích thước PCB tối đa | 450x340mm |
| Kích thước PCB tối thiểu | 50x50mm |
| Độ dày PCB | 0.4-6mm |
| Trọng lượng cao nhất của bảng | 5kg |
| Độ cao vận chuyển | 900±40mm |
| Khoảng cách cạnh bảng | 2.5mm |
| Chiều cao của bảng | 15mm |
| Hướng vận chuyển | L-R, R-L |
| Tốc độ vận chuyển | tối đa 1500mm/s, điều khiển chương trình |
| Phương pháp vận chuyển | Một giai đoạn |
| Điều chỉnh chiều rộng | tự động |
| Giao diện I/O | SMEMA |
| Định vị PCB (phương pháp hỗ trợ) | Đinh từ tính/đường hỗ trợ/bàn làm theo tay |
| Hệ thống kẹp PCB |
Được cấp bằng sáng chế trên kẹp trên cùng
|
| Kẹp bên | |
| Chức năng hấp thụ | |
| Chụp ấn |
0-20mm
|
|
Chế độ in
|
một/hai lần
|
|
Tốc độ in
|
10-200mm/s
|
|
Chế độ in
|
Một lần / Hai lần
|
|
Loại squeegee
|
Lưỡi sò cao su / thép (đường 45°/55°/60°)
|
| Áp suất in | 0.5-10kg |
| Kích thước khung mẫu | 470*370mm~737*737mm ((nhiều độ dày 20-40mm) |
|
Hệ thống làm sạch
|
Hệ thống làm sạch loại mưa
|
| Nắm chân không tăng cường | |
| Khô, ẩm chân không ba chế độ | |
| Làm sạch qua lại | |
|
CCD FOV
|
10x8mm
|
| Các loại nhãn hiệu tín nhiệm | Hình dạng của dấu hiệu tín nhiệm tiêu chuẩn |
| Pad | |
| lỗ | |
| Hệ thống camera | Nhìn lên / xuống cấu trúc quang học |
| Máy ảnh kỹ thuật số CCD | |
| Khớp mẫu hình học |
Hiệu suất máy
| Mô hình | G9+ |
| Độ chính xác vị trí lặp lại | ± 12,5um@6,CPK≥2.0 |
| Độ chính xác in | ±18um@6,CPK≥2.0 |
| Thời gian chu kỳ in | <7,5 giây |
| Dựa trên hệ thống thử nghiệm của bên thứ ba ((CTQ) xác minh vị trí in đệm hàn thực tế lặp lại độ chính xác | |
Thông số kỹ thuật toàn bộ máy
|
Nguồn cung cấp điện
|
AC:220±10%,50/60HZ, 3.0KW
|
|
Áp suất không khí
|
4~6 kgf/cm2
|
|
Tiêu thụ không khí
|
khoảng 5L/min
|
|
Nhiệt độ hoạt động
|
-20°C~+45°C |
|
Độ ẩm hoạt động
|
30%~60%
|
|
Kích thước máy(không có đèn tháp) |
1172 ((L) x 1385 ((W) x 1530 (H) mm
|
|
Trọng lượng máy
|
Khoảng: khoảng 1000kg |
Đặc điểm
Hệ thống kỹ thuật số CCD tiên tiến:
Hệ thống tiên tiến này có một đường quang sáng tạo cung cấp ánh sáng tròn đồng nhất và ánh sáng đồng trục sáng.cho phép dễ dàng nhận ra các điểm đánh dấu đa dạng và không đồng đều trên các bề mặt khác nhau, bao gồm các vật liệu bọc thép, bọc đồng, bọc bạc, hàn khí nóng, FPC và các màu PCB khác nhau.

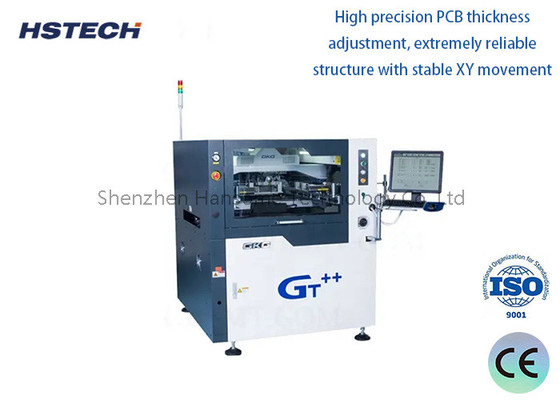

Cơ chế điều chỉnh độ dày PCB chính xác cao:

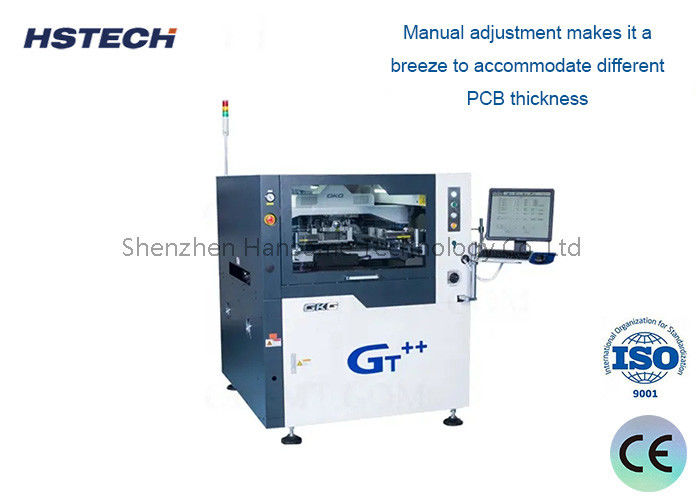

Với cấu trúc mạnh mẽ với chuyển động XY ổn định, cơ chế này cho phép điều chỉnh bằng tay để phù hợp với một loạt các độ dày PCB.
Hệ thống định vị đường ray hướng dẫn sáng tạo:
Được thiết kế đặc biệt để giải quyết FPC và PCB warpage, hệ thống này kết hợp một đường ray hướng dẫn mô hình có thể tháo rời và một kẹp bên linh hoạt có thể lập trình.Một thiết bị đĩa kẹp độc đáo đảm bảo vị trí chính xác, trong khi lập trình phần mềm tự động hóa kéo dài và thu hồi để thích nghi với độ dày PCB khác nhau một cách dễ dàng.
Cách mạng về cấu trúc squeegee:
Cấu trúc squeegee này có thiết kế toàn diện giúp tăng đáng kể độ ổn định và kéo dài tuổi thọ của nó.
Cơ chế làm sạch stencil tốc độ cao hiệu quả
Cấu trúc làm sạch phân phối xuống hiệu quả ngăn chặn tắc nghẽn mở ván, một vấn đề phổ biến trong các quy trình làm sạch ván.Kiểm soát phần mềm cho phép điều chỉnh dễ dàng của độ dài dung môi phân phối cho kết quả làm sạch tối ưu.
Giao diện đa chức năng trực quan:
Được thiết kế đơn giản và rõ ràng, giao diện thân thiện với người dùng này cung cấp theo dõi nhiệt độ và độ ẩm thời gian thực, cho phép người dùng dễ dàng theo dõi và điều chỉnh điều kiện theo yêu cầu.
