| Tên thương hiệu: | HSTECH |
| Số mẫu: | AIS300 |
| MOQ: | 1 bộ |
| giá bán: | negotiable |
| Điều khoản thanh toán: | T/T, Western Union, MoneyGram |
| Khả năng cung cấp: | 100 bộ mỗi tháng |

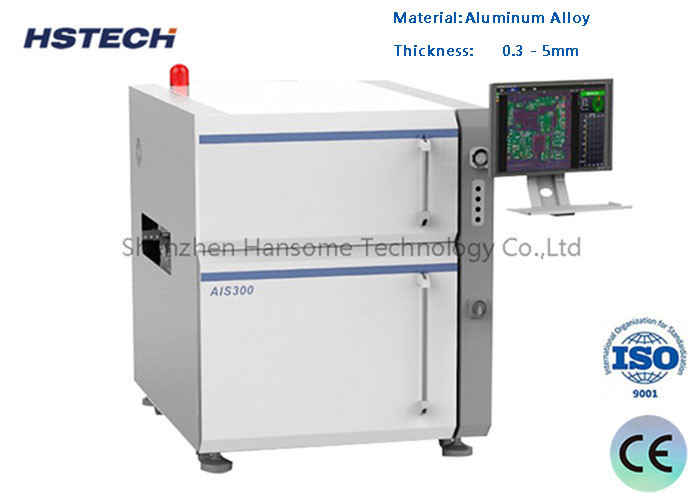

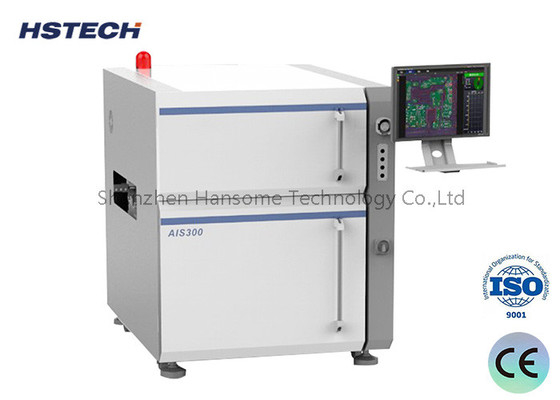

Thiết lập nhanh tốc độ kiểm tra nhanh Trợ lý từ xa Inline THT DIP AOI trước khi hàn sóng
Thông số kỹ thuật
| Mô hình | AIS300 | AIS301 |
| Kích thước PCB | 50x50mm~430x380mm | 50x50mm~350x350mm |
| Độ dày | 0.3~7.0mm | |
| Phạm vi cong | < 4mm | |
| Chiều cao của thành phần | 150mm trên, 25mm dưới | |
| Máy ảnh | 5MP, màu, CCD | |
| Nguồn ánh sáng | RGB | |
| FOV | 45*37mm | |
| Nghị quyết | 20um | |
| Kiểm tra | ||
| Thiết bị gắn máy bị lỗi | Mất tích, lăn lăn, thay đổi, hư hỏng, lệch, dư thừa, bẩn. | |
| Vết lỗi hàn | Lượng dư thừa, không đủ, cầu, không chân, thiếu hàn, không ướt. | |
| Chức năng khác | Mã vạch, mã QR, mã OCR | |
| Tốc độ | 0.23sec/fov | 0.25sec/fov |
| Phần mềm/phần cứng | ||
| Hệ thống vận hành | Ubuntu 14.04 LTD 64 bit | |
| Chức năng | Điều khiển từ xa, nhập tập tin Gerber, công cụ đào tạo cho các mô hình mới | |
| PC công nghiệp | CPU Intel i5, Thẻ đồ họa độc lập, 12G DDR, 256SSD | |
| Hiển thị | 22 inch FHD LCD | |
| Đề xuất | Máy điều khiển tuyến tính chính xác cao | |
| Nguồn cung cấp điện | AC220V,1KW | |
| Áp suất không khí | > 0,5Mpa | |
| Kích thước ((L*H*W) | 1100*1630*1350mm | 1100*1280*1300mm |
| Trọng lượng ròng | 800kg | 700kg |
Đặc điểm
A.Cơ sở thuật toán: Mạng thần kinh xoắn (CNN)
Ứng dụng và thành tựu công nghiệp:
B.Chống mòn cao
C.Bao gồm kiểm tra rộng rãi và khả năng thích nghi cao
D.Tốc độ kiểm tra tối ưu và tỷ lệ lỗi tối thiểu
E.Cơ sở đá cẩm thạch để ổn định
F.Động cơ tuyến tính XY kép
Ứng dụng
Đặt chiến lược sau máy hàn sóng trong các dây chuyền sản xuất DIP (Dual In-line Package),Hệ thống THT (Thông nghệ Through-Hole) AOI (Kiểm tra quang học tự động) này chiếm một vị trí quan trọngTrách nhiệm chính của nó là phát hiện và sửa chữa các đơn vị lắp ráp không đúng cách, do đó giảm đáng kể sự cần thiết cho việc sửa chữa tiếp theo và giảm thiểu sự gián đoạn sản xuất.Kết quả làThiết bị thích nghi này được sử dụng rộng rãi để kiểm tra một loạt các PCBA (các bộ sưu tập bảng mạch in),bao gồm các bảng chủ TV, bảng chủ PC, các đơn vị cung cấp điện, bảng điều khiển công nghiệp, các thiết bị điện tử gia dụng nhỏ và nhiều loại khác.
