Máy cắt PCB chính xác tự khóa với tốc độ cắt 300mm / s để tách PCB

Tên thương hiệu:	HSTECH
Số mẫu:	HS-203
MOQ:	1 bộ
giá bán:	negotiable
Điều khoản thanh toán:	T/t
Khả năng cung cấp:	500 PC/Tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Ứng dụng:

lắp ráp PCB

đóng gói:

Bọc, hộp gỗ

Tốc độ cắt:

300mm/giây

Cân nặng:

60kg

Kích thước:

Có thể tùy chỉnh

Nguồn điện:

AC220V một pha 50-60Hz

chi tiết đóng gói:

Gỗ

Khả năng cung cấp:

500 PC/Tháng

Làm nổi bật:

self-locked PCB board separator

precisely cut knife type separator

PC board PCB cutting tool

Mô tả sản phẩm

Máy Tách Bảng Loại Dao Tự Khóa và Cắt Chính Xác với Bảng Mạch PC để Cắt PCB

Trong sản xuất PCB, nhiều bảng mạch nhỏ giống hệt nhau thường được lắp ráp thành một bảng lớn duy nhất để tăng hiệu quả sản xuất. Sau khi hoàn thành lắp ráp, các bảng này yêu cầu sự tách biệt sạch sẽ, không phá hủy thông qua một quy trình gọi là depaneling. Máy chuyên dụng này thực hiện chức năng quan trọng này với độ chính xác và độ tin cậy.

Thông số kỹ thuật

Nguồn điện	AC220V một pha 50-60HZ
Trọng lượng	60KG
Kích thước máy	770mm (D) × 370mm (R) × 420mm (C)
Tốc độ cắt	300mm/s
Hành trình bánh xe dao tối đa	350mm
Điều chỉnh tinh bánh xe dao	0-3mm
Điều chỉnh dao dưới	0-2mm
Chiều rộng cắt bảng mạch PC tối đa	150mm
Chiều dài cắt bảng mạch PC tối đa	350mm
Phạm vi độ dày bảng mạch PC	0.6-3.2mm
Phạm vi độ dày rãnh V	0.25-2.0mm

Các tính năng và lợi ích chính

Hệ thống bảo vệ an toàn bằng hồng ngoại dừng hoạt động của máy khi tay hoặc vật lạ vào khu vực cắt
Động cơ bước cho phép tự khóa và định vị cắt chính xác khi có điện
Loại bỏ các biến thể điểm di chuyển thường gặp với động cơ DC và AC do quán tính
Ngăn ngừa hư hỏng cho mạch và các linh kiện điện tử trong quá trình tách
Cải thiện đáng kể hiệu quả công việc và chất lượng sản xuất
Thiết kế dao tròn trên và dao phẳng dưới làm giảm ứng suất trong quá trình cắt
Ngăn ngừa nứt mối hàn và gãy linh kiện
Tạo ra các vết cắt mịn, sạch mà không gặp vấn đề về tách bảng
Lưỡi dao thép tốc độ cao mang lại độ bền và có thể mài lại khoảng hai lần

So sánh Công nghệ Depaneling

Máy Depaneler Ghi điểm

Nguyên tắc: Dao phay quay tốc độ cao cắt dọc theo các rãnh V được thiết kế trước
Ưu điểm: Vận hành nhanh, chi phí tương đối thấp, thích hợp cho các hình dạng đơn giản và đường thẳng
Nhược điểm: Tạo ra bụi ứng suất và đặt ứng suất lên các cạnh bảng, không thích hợp cho các bảng dễ vỡ hoặc mật độ cao

Máy Depaneler Định tuyến

Nguyên tắc: Trục chính tốc độ cao kiểu CNC điều khiển dao phay dọc theo các đường dẫn được lập trình
Ưu điểm: Ứng suất tối thiểu, có khả năng cắt bất kỳ hình dạng nào (cong hoặc không đều), độ chính xác cao với các cạnh sạch
Nhược điểm: Chậm hơn so với ghi điểm, chi phí thiết bị và bảo trì cao hơn
Ứng dụng: Điện thoại di động, điện tử ô tô, hàng không vũ trụ và các ứng dụng có độ tin cậy cao khác

Máy Depaneler Laser

Nguyên tắc: Chùm tia laser năng lượng cao làm tan chảy vật liệu để cắt không tiếp xúc
Ưu điểm: Hoàn toàn không có ứng suất, độ chính xác cực cao, rãnh hẹp, không bụi, thích hợp cho FPC tinh tế
Nhược điểm: Chi phí thiết bị cao, tốc độ cắt tương đối chậm, điều chỉnh thông số phức tạp cho các vật liệu khác nhau

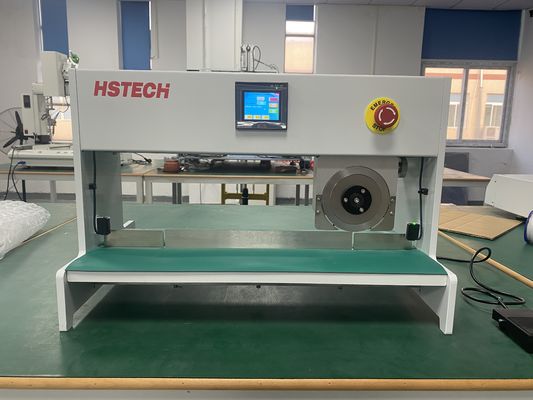

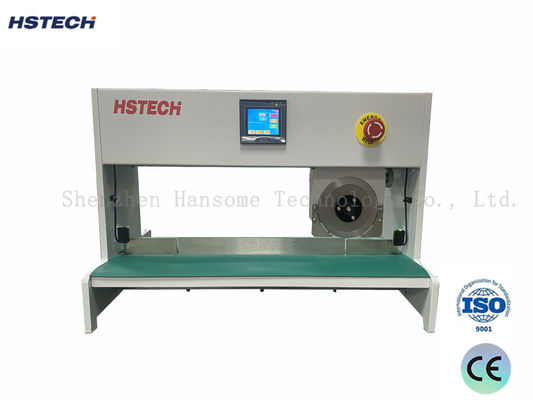

Hình ảnh sản phẩm
