Thiết bị siết vít tự động 1200W có kết nối MES và khoảng cách di chuyển trục 300250200 cho lắp ráp PCB

Tên thương hiệu:	HSTECH
MOQ:	1 chiếc
giá bán:	negotiable
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	10 chiếc/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

Khoảng cách di chuyển trục:

300*250*200

Khóa kích thước sản phẩm:

240*250

phương pháp điều khiển:

Động cơ servo

Thời gian bị khóa:

1,5-3S

Điện áp nguồn:

AC220V

Quyền lực:

1200W

Tổng trọng lượng:

200kg

Bảo hành:

1 năm

chi tiết đóng gói:

Gỗ

Khả năng cung cấp:

10 chiếc/tháng

Làm nổi bật:

Máy bắt vít 1200W

Thiết bị buộc vít tự động kết nối MES

Khoảng cách di chuyển trục vít PCB 300 * 250 * 200

Mô tả sản phẩm

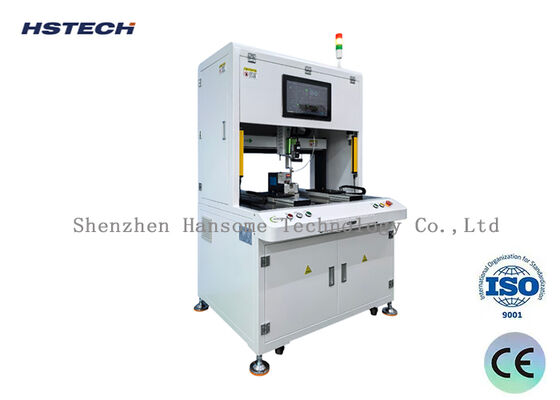

Thiết Bị Vít Tự Động Tiếp Địa Thông Minh 1200W Với Kết Nối MES

Một thiết bị thông minh tự động hoặc bán tự động được thiết kế đặc biệt để vặn vít tiếp địa trên bảng mạch in. Thiết bị công nghiệp tự động hóa chuyên biệt này phục vụ một bước quy trình quan trọng trong sản xuất điện tử.

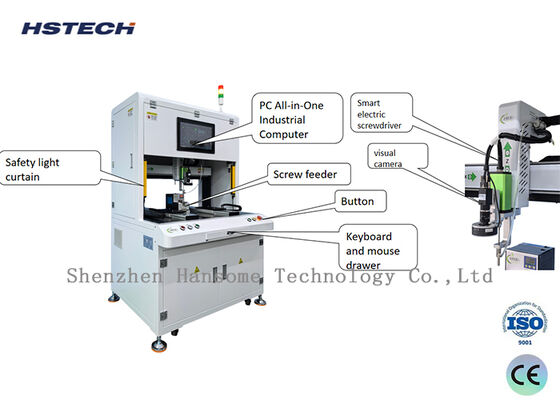

Các Thành Phần Chính

Hệ Thống Điều Khiển Chuyển Động

Cốt Lõi: Cánh tay robot đa trục có độ chính xác cao (thường là robot để bàn ba hoặc bốn trục) hoặc mô-đun chính xác.
Chức năng: Điều khiển đầu vít để di chuyển nhanh chóng và chính xác đến các tọa độ được xác định trước trong chương trình theo hướng X, Y và Z.

Hệ Thống Định Vị Bằng Thị Giác

Cốt Lõi: Camera công nghiệp và phần mềm xử lý hình ảnh.
Chức năng: Thành phần thông minh chính. Trước khi vặn vít, camera chụp ảnh PCB và công nghệ nhận dạng hình ảnh xác định chính xác vị trí lỗ vít thực tế, hiệu chỉnh các sai lệch nhỏ từ vật liệu PCB hoặc vị trí đồ gá để đảm bảo việc lắp vít theo chiều dọc.

Hệ Thống Cấp Vít Tự Động

Cốt Lõi: Bộ cấp vít, ống cấp, cơ chế hút chân không hoặc thổi khí để gắp vít.
Chức năng: Tự động phân loại và định hướng các vít bị phân tán, cung cấp chúng qua đường ống đến đầu vặn để hoạt động liên tục không bị gián đoạn.

Bộ Phận Truyền Động Vặn Chặt

Cốt Lõi: Tua vít điện servo hoặc tua vít điện điều khiển mô-men xoắn.
Chức năng: Thực hiện hành động vặn chặt với khả năng kiểm soát chính xác mô-men xoắn và góc, đảm bảo mỗi vít đáp ứng các yêu cầu của quy trình—không quá chặt (làm hỏng ren hoặc PCB) cũng không quá lỏng (gây ra tiếp địa kém).

Hệ Thống Phát Hiện và Phản Hồi Thông Minh

Cốt Lõi: Cảm biến mô-men xoắn, bộ mã hóa, cảm biến áp suất.
Chức năng: Theo dõi mô-men xoắn cuối cùng, góc quay và độ sâu ấn theo thời gian thực. Phát hiện ren bị tuột, vít lỏng hoặc vít bị thiếu, ngay lập tức báo động và ghi lại vị trí lỗi để kiểm tra chất lượng trực tuyến 100%.

Phần Mềm và HMI (Giao Diện Người-Máy)

Cốt Lõi: Phần mềm điều khiển thiết bị.
Chức năng: Lưu trữ và quản lý các chương trình khóa (tọa độ, mô-men xoắn, trình tự) cho các sản phẩm khác nhau, cung cấp giao diện thân thiện với người dùng và tạo báo cáo sản xuất (đầu ra, tỷ lệ đạt, loại lỗi).

Thông Số Kỹ Thuật

Thông Số	Thông Số Kỹ Thuật
Khoảng Cách Di Chuyển Trục	300×250×200 mm
Kích Thước Sản Phẩm Khóa	240×250 mm
Phương Pháp Dẫn Động	Động Cơ Servo
Độ Chính Xác Định Vị	±0.03 mm
Phương Pháp Cấp Vít	Loại hút (hoặc loại thổi khí)
Thời Gian Khóa	1.5-3 giây
Điện Áp Nguồn	AC220V
Công Suất	1200W
Nguồn Cung Cấp Khí Nén	0.4-0.6 MPA
Tổng Trọng Lượng	200 KG
Số Lượng Tua Vít Điện	1

Giao Diện Người Dùng Đơn Giản với Chức Năng Mạnh Mẽ

Ưu Điểm Chính của Thiết Bị

Tính Nhất Quán Chất Lượng Cực Cao: Loại bỏ sự không ổn định của thao tác thủ công, đảm bảo mô-men xoắn vặn chặt chính xác và đáng tin cậy cho mọi vít tiếp địa, đảm bảo trở kháng tiếp địa ổn định và cải thiện hiệu suất điện của sản phẩm.

Hiệu Quả Sản Xuất Vượt Trội: Tốc độ vặn chặt nhanh hơn đáng kể so với lao động thủ công (thường là 1-2 giây cho mỗi vít) với khả năng hoạt động liên tục 24 giờ.

Giảm Chi Phí Đáng Kể: Tiết kiệm đáng kể chi phí lao động đồng thời ngăn ngừa các lỗi kiểm tra sau đó và chi phí sửa chữa sản phẩm do tiếp địa kém.

Khả Năng Truy Xuất Chất Lượng Toàn Diện: Ghi lại dữ liệu vặn chặt cho mọi vít của mỗi sản phẩm, cho phép theo dõi dữ liệu sản xuất hoàn chỉnh.

Giảm Cường Độ Lao Động: Giải phóng công nhân khỏi các công việc lặp đi lặp lại, tẻ nhạt đòi hỏi các kỹ năng chuyên môn.

Các Ứng Dụng Tiêu Biểu

Thiết Bị Truyền Thông: Vỏ kim loại và nắp che chắn PCB máy chủ, bộ định tuyến và trạm gốc

Máy Tính & Điện Tử Tiêu Dùng: Bo mạch chủ, card đồ họa và bo mạch nguồn yêu cầu vỏ máy hoặc tiếp địa tản nhiệt

Điều Khiển Công Nghiệp: Tiếp địa và vặn chặt mô-đun máy tính công nghiệp và PLC

Điện Tử Ô Tô: Các bộ điều khiển điện tử với các yêu cầu về độ tin cậy và tính nhất quán cao

Năng Lượng Mới: Tiếp địa bo mạch điều khiển cho bộ biến tần quang điện và hệ thống lưu trữ năng lượng
