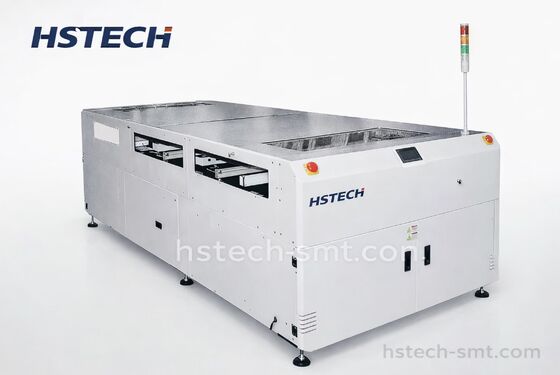

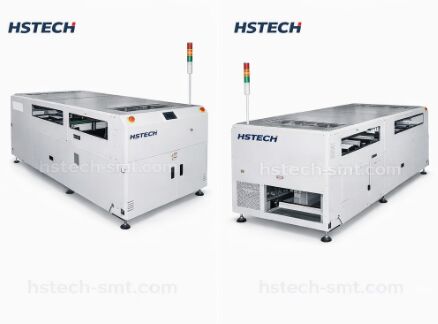

Băng tải con thoi PCB SMT tự động tốc độ cao với điều khiển PLC và Tương thích SMEMA để Vận chuyển PCB liền mạch

Tên thương hiệu:	HSTECH
Số mẫu:	HS-SC350/HS-SC460
MOQ:	1 cái
giá bán:	Negotiate
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	50pcs/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

Độ dày PCB:

0,4mm

Hệ thống điều khiển:

PLC với giao diện màn hình cảm ứng

nhà cung cấp:

HSTECH

Tín hiệu:

Smema

chiều cao vận chuyển:

910±20mm (hoặc Tùy chỉnh)

Tính năng an toàn:

Dừng khẩn cấp, bảo vệ quá tải

Trưng bày:

màn hình 3 màu

Cách sử dụng:

Chức năng đệm giữa các thiết bị SMT

chi tiết đóng gói:

Gỗ

Khả năng cung cấp:

50pcs/tháng

Làm nổi bật:

Băng tải con thoi PCB SMT điều khiển PLC

Thiết bị xử lý PCB Tương thích SMEMA

Băng tải SMT Bảng điều khiển màn hình cảm ứng

Mô tả sản phẩm

Băng tải con thoi PCB SMT tự động tốc độ cao

Được thiết kế để vận chuyển và xử lý PCB liền mạch trong dây chuyền sản xuất SMT, băng tải con thoi tự động này quản lý hiệu quả luồng PCB giữa các kênh khác nhau với độ chính xác và độ tin cậy.

Tổng quan sản phẩm

Băng tải con thoi PCB SMT vận chuyển và chuyển hướng luồng PCB (Bảng mạch in) trong dây chuyền sản xuất. Hệ thống được điều khiển bằng PLC này được thiết kế cho môi trường sản xuất số lượng lớn, đảm bảo hoạt động liền mạch và di chuyển chính xác giữa các kênh khác nhau trong các ứng dụng SMT (Công nghệ gắn bề mặt).

Các tính năng chính

Thiết kế bao kín an toàn mô-đun - Đảm bảo hoạt động an toàn trong khi vẫn duy trì cấu trúc nhỏ gọn
Điều khiển PLC - Cung cấp khả năng điều khiển tự động chính xác để tăng cường độ tin cậy trong vận hành
Động cơ bước & Di chuyển bằng đai chính xác - Mang lại độ chính xác cao và chuyển động trơn tru để xử lý PCB nhất quán
Điều chỉnh chiều rộng song song trơn tru - Cung cấp khả năng kiểm soát linh hoạt để phù hợp với nhiều kích thước PCB khác nhau
Hướng vận chuyển tùy chỉnh - Hướng có thể điều chỉnh dựa trên yêu cầu cụ thể của khách hàng
Bảng điều khiển màn hình cảm ứng - Giao diện người dùng trực quan để dễ dàng theo dõi và điều chỉnh
Hiển thị đèn tháp ba màu - Chỉ báo trạng thái trực quan với đèn đỏ, vàng và xanh lục
Khả năng tương thích SMEMA - Hoàn toàn tương thích với các tiêu chuẩn của Hiệp hội các nhà sản xuất thiết bị gắn bề mặt

Thông số kỹ thuật

Mô hình	Chiều rộng PCB khả dụng	Kích thước máy	Cân nặng
HS-SC350	50-350mm	600 × 2200 × 1200mm	280kg
HS-SC460	50-460mm	780 × 2200 × 1200mm	320kg

Chức năng chính

Thiết bị này chuyển hướng luồng PCB đến các kênh khác nhau, cho phép chuyển đổi trơn tru giữa cấu hình 2 hàng thành 1 hàng hoặc 1 hàng thành 2 hàng. Hệ thống cung cấp tính linh hoạt trong việc định tuyến động để tối ưu hóa các hoạt động xử lý PCB.

Thông số kỹ thuật

Chiều cao vận chuyển: 910±20mm
Khoảng cách di chuyển: Tiêu chuẩn 2000mm hoặc có thể tùy chỉnh
Thời gian di chuyển: Có thể tùy chỉnh dựa trên nhu cầu sản xuất
Số lượng xe di chuyển: Xe đơn hoặc xe đôi (tùy chọn)
Phương pháp di chuyển: Động cơ bước + băng tải
Đường ray cố định: Đường ray thứ 1 và thứ 4 cố định để ổn định
Hướng chuyển: L-R hoặc R-L để cấu hình dây chuyền linh hoạt
Chế độ chuyển PCB: Tùy chọn 2 vào 1 ra, 1 vào 2 ra hoặc 2 vào 2 ra
Áp suất không khí: 4-6 bar
Độ dày PCB: Tối thiểu 0,4mm
Tín hiệu: Tuân thủ SMEMA

Ứng dụng

Băng tải con thoi PCB SMT được thiết kế cho các dây chuyền lắp ráp PCB hiệu quả cao, lý tưởng để chuyển hướng và chuyển PCB giữa nhiều dây chuyền sản xuất. Thích hợp cho các ngành bao gồm:

Sản xuất điện tử
Ngành công nghiệp ô tô
Điện tử tiêu dùng
Thiết bị viễn thông

Hệ thống này tăng cường thông lượng dây chuyền sản xuất bằng cách cho phép xử lý PCB chính xác và cung cấp tính linh hoạt cao cho các yêu cầu sản xuất đa dạng.
