Máy nạp Tạp chí PCB Tự động cho Dây chuyền Sản xuất SMT Tương thích SMEMA

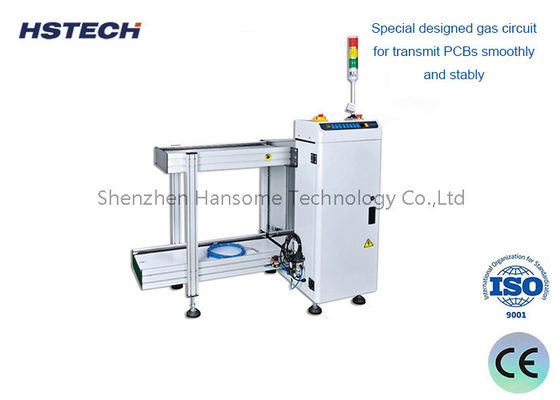

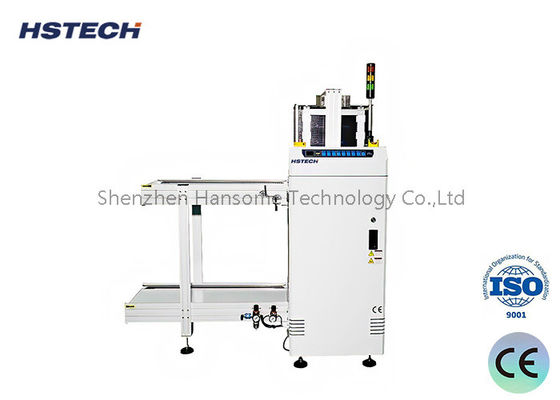

CácMáy tải tạp chí PCB tự độngđược thiết kế để tải PCB hiệu quả và ổn định ở đầu trước củaDòng sản xuất SMTVới cấu trúc mô-đun mạnh mẽ và hệ thống kẹp khí nén chính xác,Máy tải PCBđảm bảo chuyển PCB an toàn, trơn tru và không bị hư hại từ tạp chí đến thiết bị hạ lưu.

Hoàn toànTương thích với SMEMA, máy nạp này là lý tưởng choỨng dụng SMT hỗn hợp cao, độ tin cậy cao, giúp các nhà sản xuất cải thiện mức độ tự động hóa, giảm xử lý bằng tay và tăng hiệu quả sản xuất tổng thể.

• Thiết kế mô-đunđể bảo trì dễ dàng và cấu hình linh hoạt
• Cấu trúc khung ổn định và mạnh mẽđảm bảo hoạt động đáng tin cậy lâu dài
• Thiết kế công nghệ và tiết kiệm không gianphù hợp với các bố trí đường dây SMT khác nhau
• Điều chỉnh chiều rộng trơn tru và song songđể chuyển đổi nhanh
• Cấu hình ba kệ tạp chícho sản xuất liên tục
• Máy kẹp khí nén trên và dướiChịu tạp chí chặt chẽ
• Không đảm bảo vỡ PCBtrong quá trình tải và thả
• Hoàn toànMáy tải PCB tương thích với SMEMAcho tích hợp đường dây liền mạch

• Chức năng:Việc tải và vận chuyển PCB trong dây chuyền sản xuất SMT
• Độ cao vận chuyển:910 ± 30 mm
• Thời gian tải PCB:Khoảng 6 giây.
• Thời gian thay tạp chí:Khoảng 30 giây.
• Định hướng vận chuyển:Từ trái sang phải hoặc từ phải sang trái
• Chế độ hoạt động:Hoạt động phía trước
• Đường đệm bên cố định:Mặt trước (hoặc tùy chọn)
• Độ dày PCB:Min. 0,4 mm
• Khả năng lưu trữ:Mặt trên: 1 PC / mặt dưới: 2 PC
• Lựa chọn độ cao:1-4 mm (10 mm pitch)
• Tốc độ vận chuyển:0.5-20 m/min (có thể tùy chỉnh)
• Giao diện tín hiệu:SMEMA

• Nguồn cung cấp điện:220V, 50/60Hz ±10%
• Áp suất không khí:4-6 bar

Nhiều mô hình có sẵn để hỗ trợ các kích thước PCB khác nhau và dung lượng tạp chí, làm choMáy tải tạp chí PCB tự độngphù hợp cho cả PCB chuẩn và lớn.

Lựa chọn mô hình tùy chỉnh có sẵn theo yêu cầu.

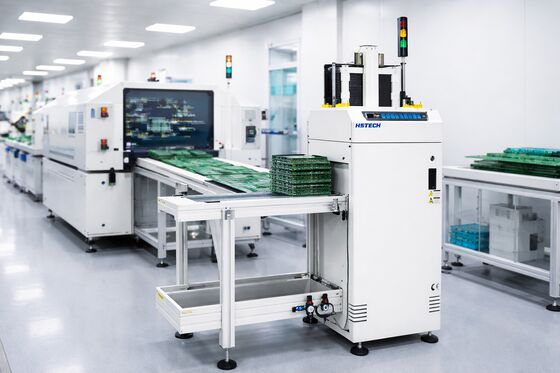

• Dòng lắp ráp SMT
• Các nhà máy EMS
• Sản xuất thiết bị điện tử tiêu dùng
• Sản xuất thiết bị điện tử ô tô
• Bộ PCB kiểm soát công nghiệp

• Độ tin cậy cao choSản xuất SMT 24/7
• Được thiết kế để ngăn ngừaThiệt hại PCB và sai đường
• Tích hợp dễ dàng vớiMáy in SMT, máy chọn và đặt và máy vận chuyển
• Giải pháp đã được chứng minh choxử lý PCB tự động
