Máy tách PCB tự động độ chính xác cao | Thiết bị tách ván mạch V-Cut

Name: Máy tách PCB tự động độ chính xác cao | Thiết bị tách ván mạch V-Cut
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-203
Price: 1,000.00 USD
Availability: InStock

Tên thương hiệu:	HSTECH
Số mẫu:	HS-203
MOQ:	1 cái
giá bán:	negotiable
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100Pc/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

Cách sử dụng:

Cắt Pcb chữ V

Tốc độ cắt:

300mm/giây

Cân nặng:

60 kg

Độ dày rãnh chữ V:

Độ dày rãnh chữ V

Tình trạng:

Mới

Bảo hành:

1 năm

chi tiết đóng gói:

Gỗ

Khả năng cung cấp:

100Pc/tháng

Làm nổi bật:

Thiết bị loại bỏ tấm PCB tự động

Máy tách PCB độ chính xác cao

Máy cắt PCB V-Cut

Mô tả sản phẩm

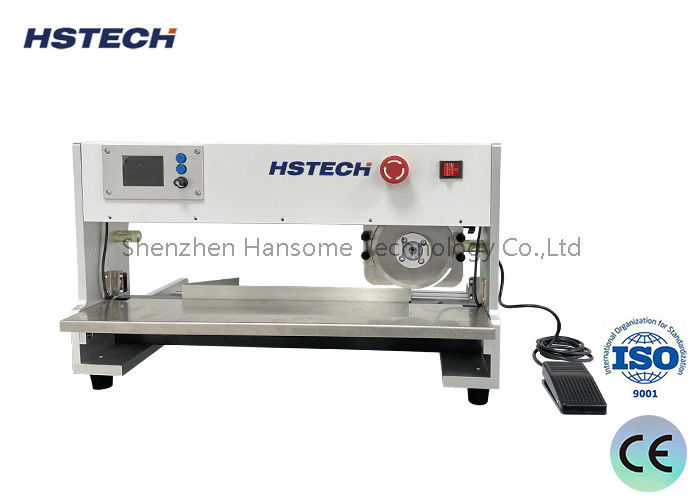

Máy tách mạch PCB tự động độ chính xác cao | Thiết bị cắt mạch V-cut

Máy tách mạch PCB độ chính xác cao cho dây chuyền sản xuất SMT

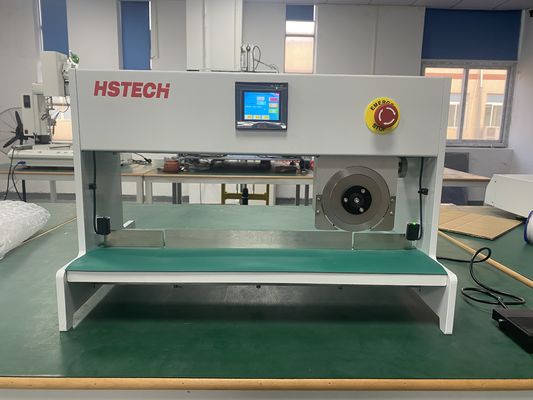

Tách mạch PCB HS-203 là một máy tách mạch V-cut PCB độ chính xác cao được thiết kế để tách mạch in một cách hiệu quả và an toàn sau khi lắp ráp SMT. Máy sử dụng cấu trúc lưỡi dao tròn trên và lưỡi dao thẳng dưới, cho phép mạch PCB giữ nguyên vị trí trong quá trình cắt.

Bằng cách đặt rãnh V của mạch PCB lên lưỡi dao thẳng, lưỡi dao tròn phía trên di chuyển theo chiều ngang để hoàn thành quá trình tách mạch. Thiết kế này giúp giảm đáng kể ứng suất cơ học lên mạch PCB và bảo vệ các linh kiện điện tử nhạy cảm khỏi bị hư hại.

Máy tách mạch PCB HS-203 được sử dụng rộng rãi trong dây chuyền sản xuất SMT, sản xuất điện tử, sản xuất LED và nhà máy lắp ráp PCB, đảm bảo tách mạch nhanh chóng và đáng tin cậy cho sản xuất hàng loạt.

Tính năng chính

Tách mạch PCB độ chính xác cao

Công nghệ di chuyển lưỡi dao tiên tiến tách mạch PCB chính xác dọc theo rãnh V-cut, đảm bảo các cạnh cắt sạch sẽ đồng thời giảm thiểu ứng suất trên bo mạch và giảm hư hỏng cho các linh kiện.

Hiệu suất sản xuất cao

Được thiết kế cho môi trường sản xuất hàng loạt, máy cho phép tách mạch PCB nhanh chóng, cải thiện hiệu quả sản xuất và tiết kiệm thời gian xử lý quý báu.

Vận hành thân thiện với người dùng

Thiết kế nhân hóa cho phép người vận hành với các cấp độ kỹ thuật khác nhau dễ dàng vận hành máy. Bảo trì và vận hành hàng ngày đơn giản và thuận tiện.

Kiểm soát cắt chính xác

Máy cung cấp độ sâu và áp suất cắt có thể điều chỉnh, cho phép máy thích ứng với các độ dày và vật liệu PCB khác nhau để có kết quả tách mạch chính xác.

Bảo vệ an toàn đáng tin cậy

Được trang bị hệ thống bảo vệ an toàn bằng tia hồng ngoại, máy sẽ tự động dừng khi tay hoặc vật lạ đi vào khu vực di chuyển của lưỡi dao, đảm bảo vận hành an toàn cho người vận hành.

Thông số kỹ thuật

Mục	Thông số kỹ thuật
Mẫu mã	HS-203
Nguồn điện	AC220V một pha, 50-60Hz
Trọng lượng máy	60 KG
Kích thước máy	770 × 370 × 420 mm
Chiều dài cắt	300 mm
Hành trình bánh xe dao tối đa	350 mm
Điều chỉnh tinh bánh xe dao	0-3 mm
Điều chỉnh dao dưới	0-2 mm
Chiều rộng vách ngăn phía sau	150 mm
Chiều rộng PCB tối đa	150 mm
Chiều dài cắt tối đa	350 mm
Phạm vi độ dày PCB	0.6 - 3.2 mm
Độ dày rãnh V	0.25 - 2.0 mm

Ưu điểm thiết kế tiên tiến

Hệ thống truyền động động cơ bước

Máy được dẫn động bằng động cơ bước, cho phép định vị chính xác và hiệu suất cắt nhất quán. So với động cơ DC hoặc AC truyền thống, nó ngăn ngừa sai lệch vị trí do quán tính trong quá trình vận hành lâu dài.

Giảm ứng suất PCB

Thiết kế lưỡi dao tròn trên và lưỡi dao phẳng dưới đảm bảo ứng suất cắt được giảm thiểu, ngăn ngừa nứt mối hàn và hư hỏng linh kiện.

Bề mặt cắt mịn

Quá trình cắt tạo ra cạnh PCB sạch sẽ và mịn màng, cải thiện chất lượng sản phẩm và giảm nhu cầu hoàn thiện thứ cấp.

Bảo vệ linh kiện

Khi nhiều mạch PCB được hàn với nhau, việc bẻ thủ công thường làm hỏng mạch hoặc

linh kiện điện tử

. Máy này ngăn chặn hiệu quả các vấn đề như vậy và cải thiện đáng kể năng suất sản xuất.

Ngành ứng dụng
Máy tách mạch PCB được sử dụng rộng rãi trong:
Dây chuyền sản xuất SMT
Sản xuất lắp ráp PCB
Sản xuất đèn LED
Sản xuất điện tử tiêu dùng
