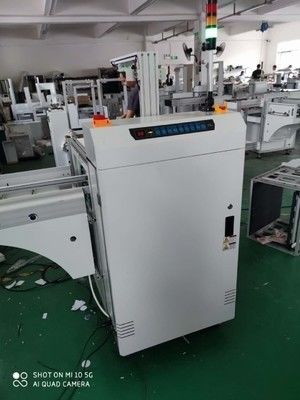

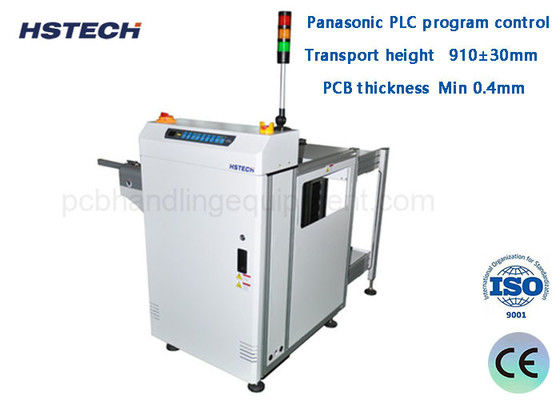

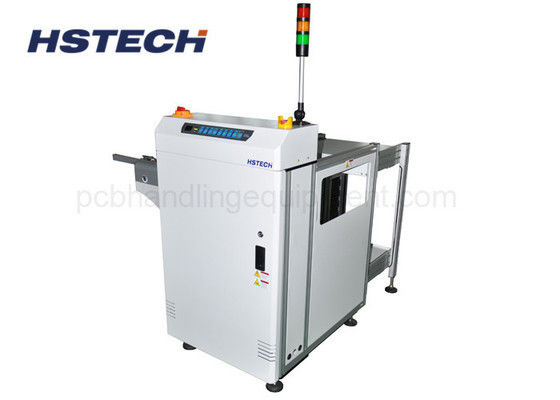

Bộ dỡ băng PCB tiết kiệm không gian 90 độ với điều khiển PLC cho dây chuyền SMT

Tên thương hiệu:	HSTECH
Số mẫu:	HS-CU250/HS-CU330/HS-CU390/HS-CU460
MOQ:	1 cái
giá bán:	negotiable
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100 PC/Tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

Tên sản phẩm:

Máy tải tạp chí PCB 90 độ

Nguồn điện:

AC110V/220V,50/60Hz

Áp suất không khí:

Thanh 4-6

kích thước PCB:

50*50~530*460mm

Lựa chọn cao độ:

10-40mm

Bảo hành:

1 năm

chi tiết đóng gói:

Gỗ

Khả năng cung cấp:

100 PC/Tháng

Mô tả sản phẩm

Máy tải tạp chí PCB 90 độ cho SMT Line Giải pháp giải phóng PCB tự động tiết kiệm không gian

Máy tải tạp chí PCB 90 độ hiệu quả cao cho các dây chuyền sản xuất SMT. Thiết kế tiết kiệm không gian, điều khiển PLC ổn định, tương thích với SMEMA. Lý tưởng cho việc xử lý và dỡ PCB tự động.

Tổng quan sản phẩm

Máy thả tạp chí PCB 90 độ được thiết kế cho các dây chuyền sản xuất SMT để tự động thu thập PCB ở góc phải, giảm đáng kể chiều dài dây chuyền và tối ưu hóa việc sử dụng không gian nhà máy.

Được trang bị hệ thống đẩy hiệu suất cao, máy này đảm bảo chuyển PCB từ đường dây vận chuyển sang kệ tạp chímôi trường sản xuất điện tử hiệu quả cao.

Ưu điểm chính

Thiết kế tiết kiệm không gian 90°

Thu thập PCB ở góc phải để giảm chiều dài đường SMT
Hoàn hảo cho các nhà máy với không gian sàn hạn chế

Hoạt động ổn định và hiệu quả

Hệ thống điều khiển PLC đảm bảo tự động hóa đáng tin cậy
Không ảnh hưởng đến sản lượng

Độ chính xác và độ bền

Cấu trúc hồ sơ thép không gỉ + nhôm
Mạnh mẽ, ổn định và dễ bảo trì

Tương thích cao

Hoàn toàn tương thích với SMEMA
Tích hợp liền mạch với các dòng SMT hiện có

Bảo vệ PCB được đảm bảo

Quá trình dỡ hàng trơn tru
Không có thiệt hại PCB trong quá trình chuyển

Các đặc điểm chính

Tải PCB góc phải 90 ° để tối ưu hóa bố trí đường dây
Giao diện màn hình cảm ứng LED với màn hình hiển thị trạng thái 3 màu
Vành đai ESD phẳng chất lượng cao (chiều rộng 13mm, độ dày 3mm)
Độ rộng có thể điều chỉnh bằng tay cầm tay
Các kẹp khí nén trên và dưới để định vị tạp chí ổn định
Hệ thống điều khiển PLC thông minh
Cơ chế điều chỉnh chiều rộng mượt mà và song song

Thông số kỹ thuật

Parameter	Chi tiết
Tên sản phẩm	Máy tải tạp chí PCB 90 độ
Độ cao vận chuyển	910 ± 30 mm
Định hướng vận chuyển	Bên trái → bên phải hoặc bên phải → bên trái
Mặt hoạt động	Chiến dịch Mặt trận.
Cung cấp điện	220V / 50-60Hz ± 10%
Áp suất không khí	4-6 bar
Độ dày PCB	Min 0,4 mm
Khả năng lưu trữ tạp chí	Trên: 1 / Dưới: 2
Tốc độ vận chuyển	0.5-20 m/min (có thể điều chỉnh)
Giao diện	SMEMA

Các mô hình có sẵn

Mô hình	Phạm vi kích thước PCB	Kích thước máy (mm)	Kích thước tạp chí (mm)	Trọng lượng
HS-CU250	50 × 50 - 350 × 250 mm	1100 × 1200 × 1200	355×320×563	140 kg
HS-CU330	50×50 - 455×330 mm	1310 × 1360 × 1200	460×400×563	200 kg
HS-CU390	50 × 50 - 530 × 390 mm	1430×1480×1200	535×460×570	260 kg
HS-CU460	50×50 - 530×460 mm	1430 × 1620 × 1200	535×530×570	300 kg

Ngành công nghiệp ứng dụng

EMS (Dịch vụ sản xuất điện tử)
Điện tử tiêu dùng
Điện tử ô tô
Sản xuất đèn LED
Các dây chuyền lắp ráp PCB

Tại sao phải hợp tác với chúng tôi?

+ 10 năm kinh nghiệm trong thiết bị tự động hóa SMT
Xuất khẩu đến hơn 30 quốc gia trên toàn thế giới
Tùy chỉnh có sẵn cho các dòng sản xuất khác nhau
Giao hàng nhanh & hỗ trợ sau bán hàng đáng tin cậy

Tối ưu hóa dây chuyền sản xuất SMT của bạn

Tìm kiếm để tối ưu hóa dây chuyền sản xuất SMT của bạn và tiết kiệm không gian?

Liên hệ với chúng tôi ngay hôm nay để:

Giải pháp bố trí miễn phí
Giá tốt nhất
Cấu hình tùy chỉnh

Gửi yêu cầu của bạn ngay bây giờ chúng tôi sẽ trả lời trong vòng 24 giờ!
