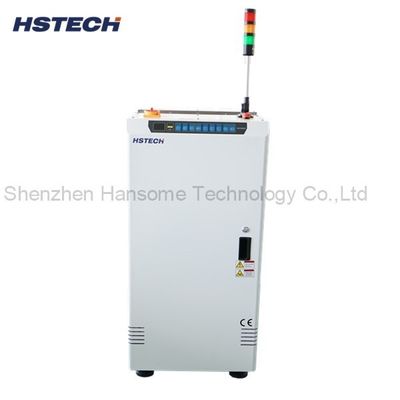

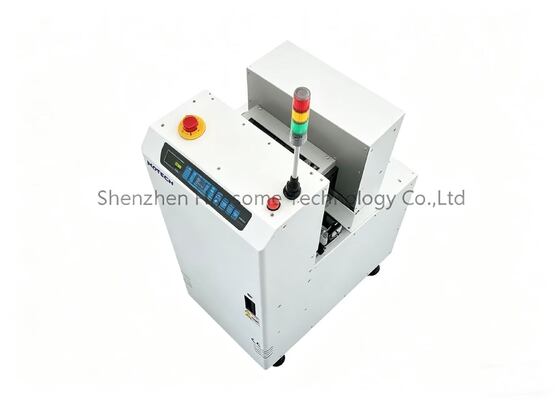

Máy dỡ PCB SMT hiệu suất cao tùy chỉnh với hệ thống điều khiển PLC cho dây chuyền sản xuất xử lý PCB

Thiết bị gắp/tháo PCB SMT tự động hiệu suất cao, tùy chỉnh, dễ vận hành cho dây chuyền sản xuất SMT

Máy xếp chồng PCB SMT của chúng tôi là thiết bị cốt lõi trong hệ thống xử lý PCB, được phát triển đặc biệt để giải quyết các vấn đề về hiệu quả thấp, dễ hư hỏng và xếp chồng không đều do xếp chồng PCB thủ công gây ra. Là một phần thiết yếu của dây chuyền sản xuất SMT, Máy xếp chồng PCB này có thể kết nối liền mạch với máy in stencil, máy gắp và đặt, lò nướng reflow và các thiết bị hạ nguồn khác, thực hiện kết nối tự động của toàn bộ dây chuyền sản xuất và đảm bảo hoạt động trơn tru và liên tục của quy trình sản xuất.

Cho dù bạn tham gia vào sản xuất điện tử tiêu dùng, điện tử ô tô, chiếu sáng LED hay thiết bị y tế, Máy xếp chồng PCB của chúng tôi có thể cung cấp cho bạn các giải pháp tùy chỉnh để đáp ứng nhu cầu xếp chồng của các kích thước, độ dày và loại PCB khác nhau, giúp bạn tối ưu hóa quy trình sản xuất và nâng cao khả năng cạnh tranh trên thị trường.

1. Hệ thống điều khiển PLC

2. Chức năng chuyển tiếp

3. Thiết kế nhỏ gọn tiết kiệm không gian

4. Chiều rộng PCB có thể điều chỉnh bằng vít me dẫn động bằng động cơ

5. Xi lanh SMC có thể điều chỉnh chiều rộng (thương hiệu Nhật Bản)

6. SMEMA tiêu chuẩn

7. Các mẫu không tiêu chuẩn khác nhau có thể được tùy chỉnh theo kích thước PCB khác nhau và nhu cầu đặc biệt của người dùng

8. Thích ứng với các dây chuyền sản xuất SMT, DIP hoặc lắp ráp khác nhau để nạp bảng hoàn toàn tự động

9. Lựa chọn các bộ phận khí nén thương hiệu quốc tế nổi tiếng

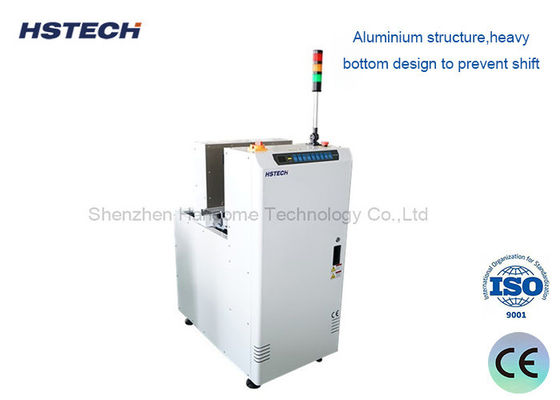

Được trang bị hệ thống truyền động bước chính xác và hệ thống điều khiển PLC công nghiệp, Máy xếp chồng PCB tự động thực hiện tuần tự chuyển động thời gian thực với phản hồi vòng kín, đạt được thời gian chu kỳ 10 giây cho các hoạt động xếp chồng bảng liên tục. Nó có thể xếp chồng tới 400 PCB cùng lúc (đối với bảng dày 0.6mm) và hỗ trợ xếp chồng tốc độ cao mà không bị kẹt, giúp cải thiện đáng kể thông lượng của dây chuyền sản xuất SMT và giảm thời gian ngừng sản xuất. Kiến trúc khung nhôm gia cố đảm bảo độ ổn định vị trí ±0.1mm dưới tải trọng động 200kg, vượt qua thử nghiệm rung MIL-STD-810G, giúp thiết bị hoạt động ổn định trong thời gian dài.

Máy xếp chồng PCB được trang bị màn hình cảm ứng HMI độ phân giải cao 7 inch đạt chuẩn IP65, cung cấp hình ảnh trực quan thời gian thực về số lượng bảng, chẩn đoán lỗi và kích hoạt chế độ bỏ qua, mà không làm gián đoạn việc bắt tay tín hiệu SMEMA. Giao diện vận hành đơn giản và trực quan, với các lời nhắc vận hành rõ ràng, không yêu cầu đào tạo chuyên nghiệp, và công nhân bình thường có thể bắt đầu nhanh chóng. Đồng thời, thiết bị áp dụng thiết kế nhỏ gọn, tối ưu hóa diện tích sàn nhà máy và phù hợp với các xưởng sản xuất có không gian hạn chế, đặc biệt phù hợp với các doanh nghiệp vừa và nhỏ ở Đông Nam Á.

Máy xếp chồng PCB SMT của chúng tôi hỗ trợ kích thước PCB từ 50×50mm đến 460×460mm (hoặc tùy chỉnh theo yêu cầu) và độ dày PCB từ 0.6mm trở lên, có thể thích ứng với các thông số kỹ thuật PCB khác nhau trên thị trường. Nó tương thích với giao diện SMEMA/EIA-481, hỗ trợ giao tiếp hai chiều và chuyển đổi hướng, và có thể được tích hợp liền mạch với dây chuyền sản xuất SMT hiện có của bạn, mà không cần phải chuyển đổi quy mô lớn dây chuyền sản xuất. Ngoài ra, chúng tôi cung cấp các dịch vụ tùy chỉnh, bao gồm chiều cao xếp chồng, chiều cao vận chuyển, hệ thống điều khiển và các khía cạnh khác, để đáp ứng đầy đủ nhu cầu sản xuất cá nhân hóa của bạn.

Máy xếp chồng PCB áp dụng hệ thống khí nén tối ưu hóa năng lượng, với các van điều chỉnh theo nhu cầu giới hạn tiêu thụ khí ở mức ≤10L/phút ở áp suất hoạt động 4-6 bar, giảm 18% chi phí năng lượng so với hệ thống dòng chảy không đổi. Hệ thống vận chuyển an toàn ESD với các thanh ray nhôm anot hóa được nối đất ngăn ngừa hư hỏng do phóng tĩnh điện trong quá trình xử lý PCB, bảo vệ sự an toàn của PCB và các thành phần. Các thành phần cốt lõi (PLC, cảm biến, xi lanh khí) đều từ các thương hiệu nổi tiếng, có độ bền cao và tỷ lệ lỗi thấp, giảm chi phí bảo trì và kéo dài tuổi thọ của thiết bị.

• Dây chuyền lắp ráp SMT: Thu thập các bảng đã hoàn thành sau khi hàn reflow.
• Kiểm tra PCB: Xếp chồng các bảng sau khi kiểm tra AOI hoặc kiểm tra bằng mắt.
• Sản xuất điện tử: Tự động hóa giai đoạn cuối của quy trình sản xuất để giảm thiểu xử lý thủ công.

Chúng tôi cam kết cung cấp thiết bị SMT chất lượng cao thúc đẩy hiệu quả. Máy xếp chồng PCB tự động của chúng tôi kết hợp độ bền, kỹ thuật chính xác và tự động hóa thông minh để đáp ứng các tiêu chuẩn khắt khe của ngành công nghiệp điện tử toàn cầu.

Hãy liên hệ với chúng tôi ngay hôm nay để nâng cao dây chuyền sản xuất của bạn với các hệ thống xử lý và xếp chồng PCB đáng tin cậy của chúng tôi!
