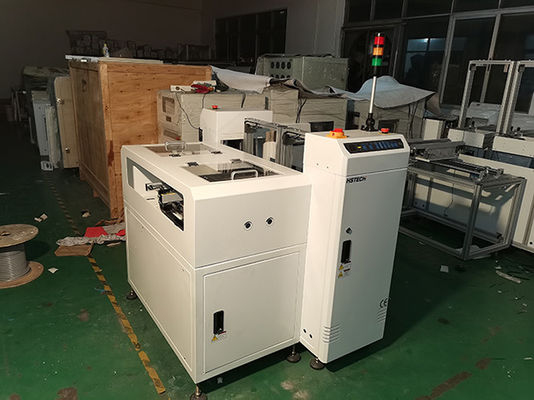

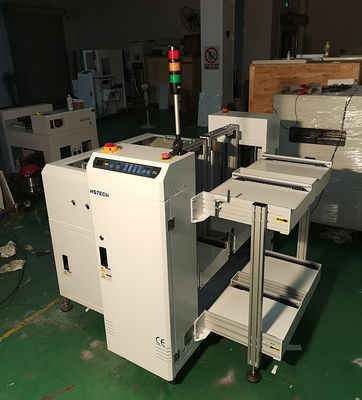

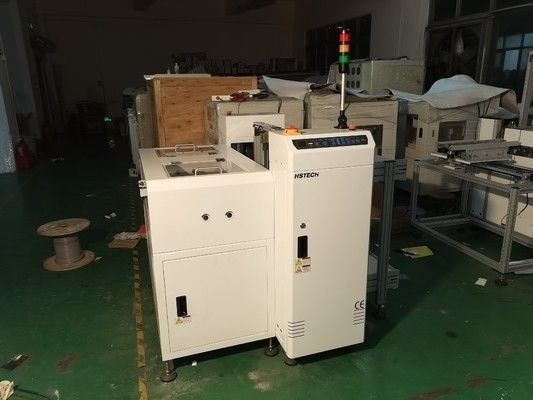

Tự động NG OK PCB Unlaoder AOI Board Sorting Unloader Với SMEMA tương thích

Tự động NG OK PCB Unlaoder AOI Board Sorting Unloader Với SMEMA tương thích

Tên thương hiệu:	HSTECH
Số mẫu:	HS-NK250/HS-NK330/HS-NK390/HS-NK460
MOQ:	1 cái
giá bán:	negotiable
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	50 PC/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

Tên sản phẩm:

Trình dỡ NG/OK

Nguồn điện:

AC220V, 50/60HZ

Tình trạng:

Mới

Áp suất không khí:

4-6 thanh

Băng chuyền:

ESD

Bảo hành:

1 năm

chi tiết đóng gói:

Gỗ

Khả năng cung cấp:

50 PC/tháng

Làm nổi bật:

Máy tải PCB tự động với SMEMA

NG OK Thiết bị phân loại PCB

Hoàn hợp với AOI board unloader

Mô tả sản phẩm

Bộ dỡ mạch in tự động NG/OK với phân loại bảng AOI

Bộ dỡ mạch in NG/OK hiệu quả cho dây chuyền sản xuất SMT. Tự động tách các bảng lỗi và bảng tốt sau khi kiểm tra AOI. Cải thiện hiệu quả và giảm thiểu thao tác thủ công.

Tổng quan sản phẩm

Bộ dỡ mạch in NG/OK được thiết kế cho dây chuyền sản xuất SMT để tự động tách các mạch in tốt (OK) và lỗi (NG) sau khi kiểm tra AOI. Bằng cách nhận tín hiệu kiểm tra qua giao diện SMEMA, hệ thống định tuyến mạch in một cách thông minh vào các khay khác nhau, đảm bảo quy trình phân loại hoàn toàn tự động, chính xác và hiệu quả. Giải pháp này rất cần thiết để cải thiện kiểm soát chất lượng và giảm thiểu sự can thiệp thủ công trong sản xuất điện tử hiện đại.Các thách thức sản xuất được giải quyết

Chi phí nhân công cao do phân loại thủ công

Lỗi phân loại và các vấn đề về chất lượng
Chậm trễ sản xuất và tắc nghẽn
Quản lý quy trình làm việc kém hiệu quả
Bộ dỡ mạch in NG/OK loại bỏ các vấn đề này bằng cách cung cấp

phân loại và dỡ bảng tự động, theo thời gian thực.Các tính năng chính

Phân loại NG/OK tự động

Tách biệt liền mạch các mạch in lỗi và đủ tiêu chuẩn dựa trên tín hiệu AOI

Giao tiếp SMEMA

Hỗ trợ giao diện SMEMA tiêu chuẩn công nghiệp để tích hợp liền mạch dây chuyền SMT

Hoạt động hiệu quả cao

Thời gian chu kỳ bảng: ~6 giây mỗi mạch in | Thay đổi khay: ~30 giây

Cấu hình linh hoạt

Hỗ trợ nhiều thiết lập khay với số lượng tùy chỉnh

Ổn định & Đáng tin cậy

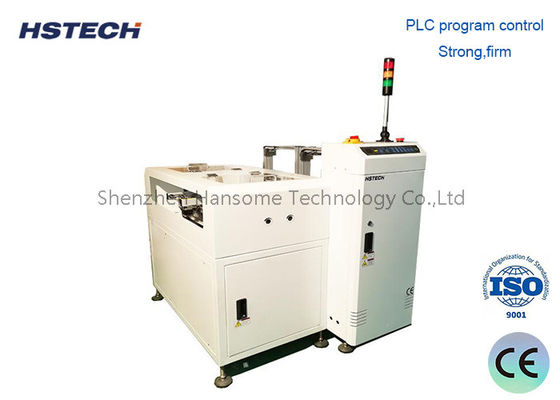

Hệ thống điều khiển PLC với bộ đẩy khí nén để chuyển giao không gây hư hại

Điều khiển thân thiện với người dùng

Giao diện màn hình cảm ứng để thiết lập tham số và vận hành dễ dàng

Thông số kỹ thuật

Chức năng

Thu thập bảng NG/OK riêng biệt bằng cách nhận tín hiệu	Chiều cao vận chuyển
910±30mm	Hướng vận chuyển
T~P, hoặc P~T	Thời gian thu thập bảng
Khoảng 6 giây mỗi mạch in	Thời gian thay đổi khay
Khoảng 30 giây	Mặt cố định đường ray
Mặt trước	Băng tải
Mặt trước	Băng tải
ESD	Độ dày mạch in
Tối thiểu 0.6mm	Kích thước khay
1-4 (khoảng cách 10mm)	Nguồn điện
220V, 50/60Hz, ±10%	Công suất
0.05kW	Áp suất khí
4-6Bar	Tiêu thụ khí
Tối đa 15L/phút	Số lượng khay
Trên: 1 khay, Dưới: 2 khay	Tín hiệu
SMEMA	Các mẫu có sẵn

Mẫu

HS-NK250	HS-NK330	HS-NK390	HS-NK460	Chiều dài mạch in hiệu quả
5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm	Độ dày mạch in
Tối thiểu 0.6mm	Kích thước khay	Kích thước khay	Kích thước khay	Kích thước khay
355320563mm	460400563mm	535460570mm	535530570mm	Kích thước máy
195016001200mm	230017601200mm	250018801200mm	250021601200mm	Trọng lượng
220kg	280kg	340kg	380kg	Các tính năng tùy chọn

Điều chỉnh chiều rộng tự động

Số lượng khay tùy chỉnh
Nâng cấp điều khiển màn hình cảm ứng
Cấu hình tùy chỉnh cho các kích thước mạch in khác nhau
Kịch bản ứng dụng

Dây chuyền sản xuất SMT

Quy trình hạ nguồn kiểm tra AOI
Sản xuất điện tử (EMS/OEM/ODM)
Điện tử ô tô
Lắp ráp mạch in điện tử tiêu dùng
Lợi ích dây chuyền sản xuất

Giảm lỗi phân loại thủ công

Cải thiện hiệu quả sản xuất
Đảm bảo khả năng truy xuất nguồn gốc NG/OK rõ ràng
Giảm chi phí nhân công
Nâng cao tự động hóa dây chuyền SMT tổng thể
Tại sao chọn HSTECH

Tại

HSTECH, chúng tôi chuyên về thiết bị xử lý mạch in và các giải pháp tự động hóa SMT. Chúng tôi cung cấp:Chất lượng máy đáng tin cậy

Tùy chỉnh dựa trên nhu cầu sản xuất của bạn
Giao hàng nhanh & hỗ trợ toàn cầu
Giá cả cạnh tranh
