Robot hàn tự động cao độ chính xác 5 trục bàn kép cho hàn điểm & kéo

Robot hàn tự động cao độ chính xác 5 trục bàn kép cho hàn điểm & kéo

Tên thương hiệu:	HSTECH
Số mẫu:	HS-S5331R
MOQ:	1 cái
Giá:	negotiable
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100 PC/Tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

nền tảng:

Bàn hai

Trục:

5 trục

Động cơ:

Động cơ bước

trục R:

Lập trình:

Sách hướng dẫn kèm hộp dạy học

Bảo hành:

1 năm

chi tiết đóng gói:

Khả năng cung cấp:

100 PC/Tháng

Làm nổi bật:

Robot hàn tự động 5 trục

robot hàn bàn kép với độ chính xác

Robot hàn kéo tại chỗ

Mô tả sản phẩm

Robot hàn tự động 5 trục bàn đôi độ chính xác cao

Model HS-S5331R - Giải pháp hàn tự động tiên tiến cho ứng dụng hàn điểm và hàn kéo

Tổng quan sản phẩm

Máy hàn robot 5 trục bàn đôi HS-S5331R của HSTECH là giải pháp hàn tự động hiệu quả cao, được thiết kế với độ chính xác cao nhằm tối ưu hóa quy trình lắp ráp điện tử. Được chế tạo để đảm bảo độ tin cậy và linh hoạt, máy mang lại kết quả hàn nhất quán, chất lượng cao đồng thời giảm thiểu lao động thủ công và sai sót trong sản xuất.

Tính năng cốt lõi

Khả năng hàn 5 trục: Cho phép thực hiện các tác vụ hàn phức tạp, đa góc với khả năng thích ứng cao với các thiết kế sản phẩm đa dạng
Điều khiển động cơ bước: Đảm bảo chuyển động chính xác, có thể lặp lại cho hiệu suất hàn nhất quán
Kiểm soát gia nhiệt & chống dính thiếc: Tối ưu hóa quá trình nóng chảy và ứng dụng thiếc hàn, ngăn ngừa các lỗi như mối hàn nguội hoặc cầu thiếc
Thanh dẫn hướng tuyến tính chất lượng cao: Đảm bảo chuyển động mượt mà, phẳng cho hoạt động ổn định, không rung lắc
Tùy chọn hàn linh hoạt: Hỗ trợ hàn điểm, hàn kéo và các chức năng hàn tùy chỉnh khác
Khung hợp kim nhôm bền bỉ: Cấu trúc chống cong, chống gỉ được chế tạo cho mục đích sử dụng công nghiệp lâu dài

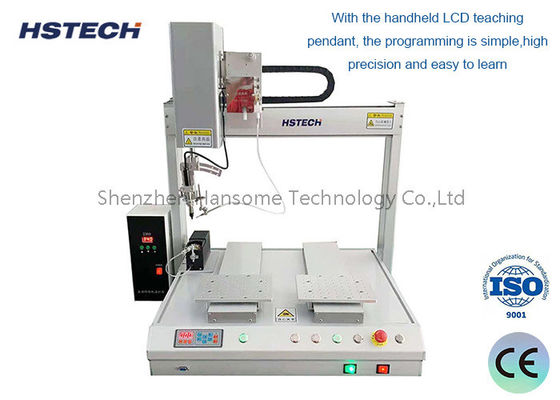

Lập trình bằng Bảng điều khiển Teach Pendant: Lập trình thủ công thân thiện với người dùng với khả năng lưu trữ tới 99 nhóm chương trình
Hệ thống lọc khói hàn: Kéo dài tuổi thọ mỏ hàn và cải thiện chất lượng hàn bằng cách loại bỏ khói độc hại

Thông số kỹ thuật

Thông số	Quy cách
Model	HS-S5331R
Phạm vi làm việc X/Y1/Y2/Z	500 × 300 × 300 × 100mm
Trục R	360°
Tốc độ XYZ	Tối đa 300mm/s
Hệ thống truyền động	Động cơ bước + Dây đai thời gian
Độ chính xác lặp lại	±0.02mm
Phương pháp vận hành	Tự động
Lập trình	Lập trình thủ công (Bảng điều khiển Teach Pendant)
Hệ thống điều khiển	Hệ thống điều khiển liên tục
Trọng lượng	90kg
Kích thước (D × R × C)	716 × 585 × 800mm
Nguồn điện	220V 50-60Hz
Phạm vi kiểm soát nhiệt độ	0-550℃
Làm sạch đầu hàn	Làm sạch bằng khí / Khí nén
Giao diện ngoài	USB + RS232
Phương pháp hàn	Hàn điểm / Hàn kéo
Nhiệt độ/Độ ẩm làm việc	5-40℃ / 20-90% RH

Ưu điểm chính

Thiết kế bàn đôi: Cho phép tải/dỡ và hàn đồng thời, tăng gấp đôi hiệu quả sản xuất
Độ chính xác & Nhất quán cao: Độ chính xác lặp lại ±0.02mm đảm bảo các mối hàn đồng đều, loại bỏ sai sót của con người
Vận hành thân thiện với người dùng: Lập trình bằng Bảng điều khiển Teach Pendant yêu cầu đào tạo tối thiểu, cho phép thiết lập nhanh chóng cho các sản phẩm mới
Bảo trì thấp: Các bộ phận bền bỉ và hệ thống lọc khói tích hợp giảm thời gian ngừng hoạt động và kéo dài tuổi thọ thiết bị
Khả năng tương thích rộng: Phù hợp để hàn PCB, đầu nối, dây cáp và các linh kiện điện tử khác trong nhiều ngành công nghiệp

Kịch bản ứng dụng

Lý tưởng cho sản xuất hàng loạt và lắp ráp chính xác trong:

Điện tử tiêu dùng (điện thoại thông minh, máy tính bảng, thiết bị gia dụng)
Điện tử ô tô (cảm biến, mô-đun điều khiển)
Thiết bị viễn thông (bo mạch mạch, đầu nối)
Điện tử công nghiệp (bảng điều khiển, nguồn điện)

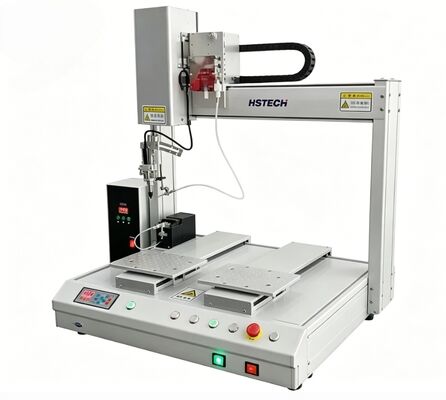

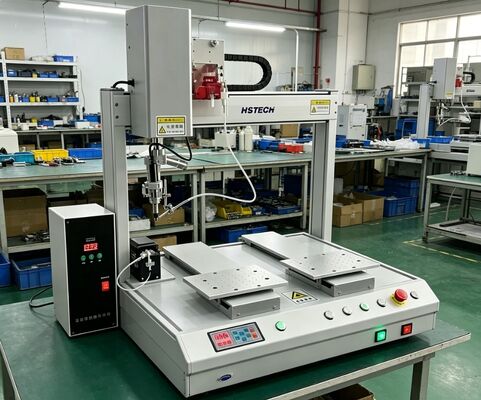

Hình ảnh sản phẩm
