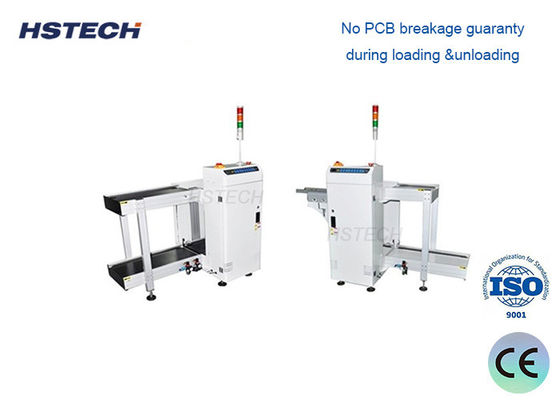

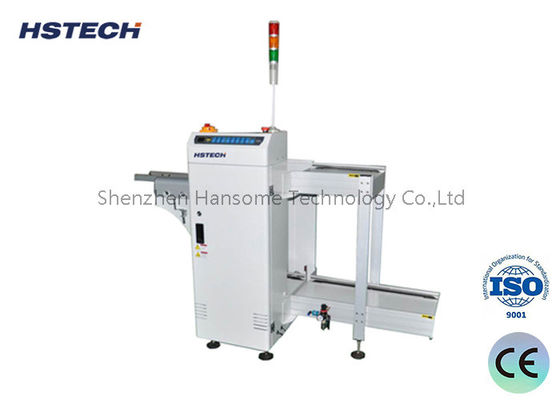

Tự động ổn định cao PCB tạp chí Loader unloader cho SMT dây chuyền sản xuất

Tự động ổn định cao PCB tạp chí Loader unloader cho SMT dây chuyền sản xuất

Tên thương hiệu: HSTECH
Số mẫu: HS-UL250
MOQ: 1 cái
Giá: Negotation
Điều khoản thanh toán: T/T
Khả năng cung cấp: 50 PC/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE,ISO
Chiều cao vận chuyển:
910±30mm
Thời gian tải PCB:
Khoảng 6 giây
Tạp chí thay đổi thời gian:
Khoảng 30 giây
Hướng vận chuyển:
L~R, hoặc R~L
Nguồn điện:
220V,50/60Hz,±10%
Áp suất không khí:
4-6 thanh
chi tiết đóng gói:
Gỗ
Khả năng cung cấp:
50 PC/tháng
Mô tả sản phẩm

Máy nạp/dỡ băng magazine PCB tự động hoàn toàn công nghiệp, độ ổn định cao với giá đỡ magazine cho dây chuyền sản xuất lắp ráp linh kiện điện tử SMT

Tổng quan sản phẩm

Máy dỡ băng magazine PCB tự động của chúng tôi là thiết bị hậu kỳ cốt lõi được thiết kế đặc biệt cho các dây chuyền sản xuất SMT (Công nghệ gắn bề mặt) và AI (Lắp ráp tự động) hiện đại. Thiết bị này tự động và hiệu quả chuyển các Bảng mạch in (PCB) đã qua xử lý từ băng tải vào các Magazine tiêu chuẩn (cassette/giá đỡ), thay thế hoàn hảo cho việc xử lý thủ công truyền thống.

Đóng vai trò là cầu nối quan trọng giữa các quy trình lắp ráp SMT, kiểm tra và đóng gói cuối cùng, Máy dỡ băng magazine PCB này giúp giảm đáng kể chi phí nhân công, loại bỏ hư hỏng PCB do lỗi con người và nâng cao đáng kể Hiệu quả tổng thể của thiết bị (OEE) của toàn bộ dây chuyền sản xuất.

Tính năng chính

  • Nạp và dỡ băng magazine PCB tự động
  • Tương thích SMEMA để tích hợp liền mạch
  • Cấu trúc mô-đun chắc chắn cho độ bền
  • Cơ chế điều chỉnh chiều rộng mượt mà
  • Hệ thống kẹp magazine khí nén
  • Không làm hỏng PCB trong quá trình chuyển đổi
  • Tương thích với máy in, máy gắp và đặt, lò reflow và hệ thống AOI

Chi tiết kỹ thuật

Chức năng Thiết bị này được sử dụng để dỡ PCB.
Chiều cao vận chuyển 910±30mm
Thời gian nạp PCB Khoảng 6 giây
Thời gian thay đổi magazine Khoảng 30 giây
Hướng vận chuyển T~P, hoặc P~T
Vận hành Vận hành phía trước
Cạnh cố định băng tải Phía trước (hoặc chỉ định)
Nguồn điện 220V, 50/60Hz, ±10%
Áp suất khí 4-6 bar
Độ dày PCB Tối thiểu 0.4mm
Số lượng magazine Phía trên: 1 chiếc, phía dưới: 2 chiếc
Tốc độ băng tải 0.5-20M/phút hoặc tùy chỉnh
Chọn khoảng cách 1-4 (khoảng cách 10mm)
Tín hiệu SMEMA

Thông số kỹ thuật

Mẫu mã HS-UL250 HS-UL330 HS-UL390 HS-UL460
Chiều dài PCB hiệu quả 50*50~350*250mm 50*50~455*330mm 50*50~530*390mm 50*50~530*460mm
Kích thước máy 1900*800*1200mm 2320*880*1200mm 2620*940*1200mm 2620*1080*1200mm
Kích thước magazine 355*320*563mm 460*400*563mm 535*460*570mm 535*530*570mm
Trọng lượng 140kg 220kg 280kg 320kg

Tại sao nên đầu tư vào Máy dỡ băng magazine PCB tự động? (Lợi ích chính)

  • Tiết kiệm chi phí nhân công: Một người vận hành có thể quản lý nhiều dây chuyền. Bộ thay đổi magazine tự động loại bỏ thời gian ngừng hoạt động để dỡ hàng thủ công.

  • Không làm hỏng bảng mạch: Có bộ đẩy điều chỉnh áp suất và băng tải phẳng ESD. Không giống như xếp chồng thủ công, máy dỡ hàng của chúng tôi đảm bảo xử lý nhẹ nhàng, bảo vệ các linh kiện nhạy cảm và mối hàn.

  • Tích hợp nhà máy thông minh liền mạch: Tương thích SMEMA hoàn toàn. Nó giao tiếp với các máy upstream của bạn. Nếu máy upstream dừng, máy dỡ hàng sẽ tự động tạm dừng, ngăn ngừa tắc nghẽn.

  • Bố cục dây chuyền linh hoạt: Hỗ trợ cả cấu hình Trái sang Phải (T-P) và Phải sang Trái (P-T) để phù hợp với mọi sơ đồ mặt bằng nhà máy.

Kịch bản ứng dụng

Máy dỡ băng magazine PCB này được sử dụng rộng rãi trong các quy trình xử lý hậu kỳ của các ngành công nghiệp như điện tử tiêu dùng, viễn thông, điện tử ô tô, điều khiển công nghiệp và chiếu sáng LED. Đây là lựa chọn lý tưởng để hiện thực hóa các nhà máy thông minh, giảm sự phụ thuộc vào lao động thủ công và nâng cao hiệu quả hậu cần phía sau.
