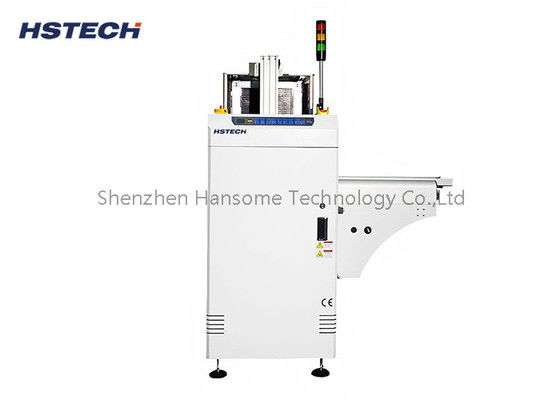

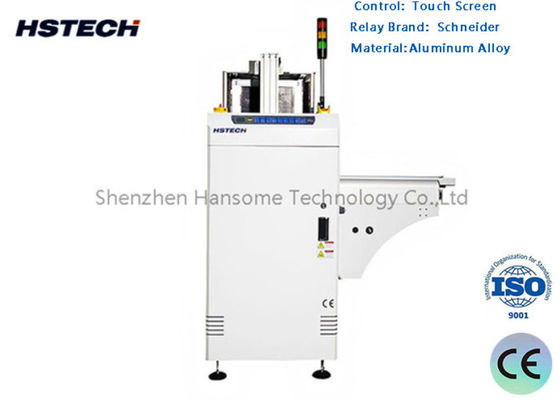

Thiết kế mạnh mẽ, mô-đun ổn định nâng cao, cấu trúc kinh tế, cánh tay dỡ hàng PCB loại L 90 độ, thiết bị kiểm tra

Thiết kế mạnh mẽ, mô-đun ổn định nâng cao, cấu trúc kinh tế, cánh tay dỡ hàng PCB loại L 90 độ, thiết bị kiểm tra

Tên thương hiệu: HSTECH
Số mẫu: HS-LD330
MOQ: 1 cái
Giá: Negotation
Điều khoản thanh toán: T/T
Khả năng cung cấp: 50 PC/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE,ISO
Thời gian tải PCB:
Khoảng 6 giây
Hướng vận chuyển:
L~R, hoặc R~L
Theo dõi mặt cố định:
Mặt trước (hoặc chỉ định)
Áp suất không khí:
4-6 thanh
Độ dày PCB:
Tối thiểu 0,4mm
Tốc độ băng tải:
0,5-20M / phút hoặc tùy chỉnh
chi tiết đóng gói:
Gỗ
Khả năng cung cấp:
50 PC/tháng
Mô tả sản phẩm
Thiết kế cấu trúc cơ khí mạnh mẽ Nâng cao đáng kể độ ổn định của mô-đun Bố cục công nghiệp kinh tế Cánh tay gỡ PCB dạng chữ L 90 độ Thiết bị xử lý kiểm tra

Chào mừng bạn đến với trang sản phẩm của Máy gỡ PCB dạng chữ L 90 độ, một thiết bị xử lý PCB hiệu suất cao và tiết kiệm chi phí được thiết kế cho dây chuyền sản xuất SMT. Phù hợp với thị trường Châu Âu, Châu Mỹ và Đông Nam Á, Máy gỡ PCB dạng chữ L 90 độ của chúng tôi tích hợp thiết kế mạnh mẽ, hiệu suất mô-đun ổn định và bố cục kinh tế, đáp ứng hoàn hảo nhu cầu sản xuất hiệu quả của các doanh nghiệp sản xuất điện tử ở mọi quy mô. Cho dù bạn cần tối ưu hóa hiệu quả sản xuất SMT, cải thiện độ chính xác xử lý PCB hay giảm chi phí lao động, Máy gỡ PCB dạng chữ L của chúng tôi là lựa chọn lý tưởng của bạn.

Tổng quan sản phẩm

Máy gỡ PCB dạng chữ L 90 độ của chúng tôi là một máy xử lý PCB tự động chuyên nghiệp, được phát triển đặc biệt để giải quyết vấn đề gỡ PCB hiệu quả và an toàn sau khi hàn, kiểm tra hoặc lắp ráp trong dây chuyền sản xuất SMT. Với cấu trúc dạng chữ L 90 độ độc đáo, Máy gỡ PCB có thể kết nối liền mạch với các thiết bị SMT khác nhau (như lò nướng lại, máy hàn sóng và trạm kiểm tra PCB), thực hiện gỡ PCB tự động, liên tục và ổn định. Thiết bị áp dụng thiết kế cấu trúc cơ khí mạnh mẽ, giúp nâng cao đáng kể độ ổn định của mô-đun, đảm bảo hoạt động đáng tin cậy trong thời gian dài và giảm chi phí bảo trì, làm cho nó trở thành một giải pháp tiết kiệm chi phí cho sản xuất điện tử.

Tính năng
  1. Thiết kế mô-đun.
  2. Độ ổn định được tăng cường bởi thiết kế mạnh mẽ.
  3. Kiểm tra cánh tay thiết kế kinh tế.
  4. Điều chỉnh chiều rộng mượt mà và song song.
  5. Ứng dụng ba giá đỡ băng đạn.
  6. Kẹp khí nén trên và dưới để cố định giá đỡ băng đạn.
  7. Đảm bảo không làm vỡ PCB trong quá trình nạp & gỡ.
  8. Tương thích SMEMA.
Chi tiết kỹ thuật - Máy gỡ PCB dạng chữ L 90 độ
Chức năng Thiết bị này được sử dụng để nạp PCB và vận chuyển PCB trên dây chuyền sản xuất SMT.
Chiều cao vận chuyển 910 ± 30mm
Thời gian nạp PCB Khoảng 6 giây
Thời gian thay băng đạn Khoảng 30 giây
Hướng vận chuyển Trái~Phải, hoặc Phải~Trái
Vận hành Vận hành phía trước
Mặt cố định ray Mặt trước (hoặc chỉ định)
Nguồn điện 220V, 50/60Hz, ±10%
Áp suất khí 4-6 bar
Độ dày PCB Tối thiểu 0,4mm
Số lượng băng đạn Mặt trên: 1 chiếc, mặt dưới: 2 chiếc
Chọn khoảng cách 1-4 (khoảng cách 10mm)
Tốc độ băng tải 0,5-20M/phút hoặc tùy chỉnh
Tín hiệu SMEMA
Thông số kỹ thuật
Mẫu mã HS-LD330
Chiều dài PCB hiệu quả 50*50~455*330mm
Kích thước máy (D*R*C) 900*1223*1450mm
Kích thước băng đạn 460*400*563mm
Trọng lượng 220kg
Bản vẽ máy

Thiết kế mạnh mẽ, mô-đun ổn định nâng cao, cấu trúc kinh tế, cánh tay dỡ hàng PCB loại L 90 độ, thiết bị kiểm tra

Thiết kế mạnh mẽ, mô-đun ổn định nâng cao, cấu trúc kinh tế, cánh tay dỡ hàng PCB loại L 90 độ, thiết bị kiểm tra

Kịch bản ứng dụng
  • Dây chuyền lắp ráp SMT
  • Sản xuất & Kiểm tra PCB
  • Dịch vụ sản xuất điện tử (EMS)
  • Sản xuất đèn LED
  • Lắp ráp điện tử ô tô
Câu hỏi thường gặp (FAQ)
Hỏi: Máy gỡ này có thể xử lý PCB linh hoạt (FPC) không?

Trả lời: Nó chủ yếu được thiết kế cho PCB cứng. Đối với FPC, chúng tôi khuyên bạn nên liên hệ với kỹ sư của chúng tôi để có giải pháp tùy chỉnh.

Hỏi: Thời gian giao hàng cho máy này là bao lâu?

Trả lời: Các mẫu tiêu chuẩn thường có sẵn trong kho. Đối với đơn hàng số lượng lớn, thời gian giao hàng thường là 7-15 ngày.

Hỏi: Bạn có cung cấp hỗ trợ lắp đặt không?

Trả lời: Có, chúng tôi cung cấp các video hướng dẫn chi tiết và hỗ trợ kỹ thuật trực tuyến cho việc lắp đặt và gỡ lỗi.


Liên hệ với chúng tôi ngay hôm nay!

Sẵn sàng nâng cấp dây chuyền SMT của bạn? Hãy liên hệ với chúng tôi để nhận báo giá hoặc biết thêm chi tiết kỹ thuật về Máy gỡ PCB dạng chữ L 90 độ. Chúng tôi mong muốn hợp tác với các đối tác từ khắp nơi trên thế giới.
