Máy làm sạch bề mặt PCB hiệu quả cao Máy loại bỏ bụi và tĩnh điện dòng SMT với SMEMA

Máy làm sạch bề mặt PCB hiệu quả cao Máy loại bỏ bụi và tĩnh điện dòng SMT với SMEMA

Tên thương hiệu:	HSTECH
Số mẫu:	HS-DC250/HS-DC330
MOQ:	1 chiếc
giá bán:	negotiable
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100 PC/Tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

Tên sản phẩm:

Chất tẩy rửa bề mặt PCB

Áp suất không khí:

Thanh 4-6

Phạm vi độ dày PCB:

0,4~5mm

Cân nặng:

100kg/130kg

Theo dõi mặt cố định:

mặt trước

Bảo hành:

1 năm

chi tiết đóng gói:

Gỗ

Khả năng cung cấp:

100 PC/Tháng

Làm nổi bật:

Máy làm sạch bề mặt PCB với SMEMA

Máy loại bỏ bụi đường dây SMT

Máy làm sạch PCB loại bỏ tĩnh

Mô tả sản phẩm

Máy làm sạch bề mặt PCB hiệu quả cao Máy loại bỏ bụi và tĩnh điện dòng SMT với SMEMA

Máy làm sạch bề mặt PCB HSTECH HS-DC250 / HS-DC330 là giải pháp làm sạch hoàn toàn tự động, có độ chính xác cao được thiết kế dành riêng cho dây chuyền sản xuất SMT (Surface Mount Technology) hiện đại. Được lắp đặt trực tiếp trước quá trình in lụa, máy này giúp loại bỏ bụi, sợi thủy tinh, tĩnh điện và các chất gây ô nhiễm bề mặt khác từ PCB, đảm bảo chất lượng in dán hàn tối ưu và giảm thiểu các khuyết tật lắp ráp như bia mộ, bi hàn và làm ướt không đủ.

Tổng quan về sản phẩm

Được thiết kế để tích hợp liền mạch vào quy trình làm việc của SMT, nó hỗ trợ giao tiếp SMEMA tiêu chuẩn, vận chuyển bo mạch hai chiều và vận hành đa ngôn ngữ thân thiện với người dùng, khiến nó trở nên lý tưởng cho các ứng dụng điện tử tiêu dùng, điện tử ô tô và sản xuất PCB công nghiệp.

Các tính năng chính

Thiết kế tối ưu hóa dòng SMT:Được phát triển để đáp ứng các yêu cầu sản xuất SMT cụ thể với điều khiển PLC để vận hành ổn định, nhất quán. Hỗ trợ cài đặt trước/sau máy in SMT và thiết bị plug-in AI.
Hệ thống làm sạch hiệu quả cao:Kết hợp chổi xoắn ốc chống tĩnh điện tốc độ cực cao và hút chân không để loại bỏ các hạt trên bề mặt với tỷ lệ làm sạch trên 99%.
Khử tĩnh điện nâng cao:Bộ khử tĩnh điện tùy chọn của thương hiệu Keyence loại bỏ hoàn toàn nhiễu tĩnh điện, bảo vệ các thành phần PCB nhạy cảm khỏi hư hỏng do ESD.
Hiệu suất bảo trì thấp:Cơ chế làm sạch con lăn được thiết kế để mang lại kết quả ổn định, lâu dài với thiết kế dạng rút ra để bảo trì đơn giản.
Hoạt động thân thiện với người dùng:Hiển thị giao diện hai ngôn ngữ (tiếng Anh/tiếng Trung) với khả năng tương thích tín hiệu SMEMA để tích hợp dòng SMT liền mạch.

Thông số kỹ thuật

Mục	HS-DC250	HS-DC330
Kích thước PCB hiệu quả	50×50~330×250mm	50×50~455×330mm
Kích thước máy	650×800×1300mm	800×950×1300mm
Cân nặng	100kg	130kg

Thông số kỹ thuật

tham số	Đặc điểm kỹ thuật
Chiều cao vận chuyển	900±30mm (chiều cao dòng SMT tiêu chuẩn công nghiệp)
Hướng vận chuyển	Hai chiều từ trái sang phải (L->R) hoặc từ phải sang trái (R->L)
Thời gian chu kỳ	Khoảng 8 giây cho mỗi PCB
Số lượng con lăn nhãn dán	1 cuộn
Số lượng giấy dính	2 cuộn
Số lượng ion hóa	2 chiếc (bộ khử tĩnh điện)
Số lượng bàn chải	1 cái
Theo dõi mặt cố định	Mặt trước
Nguồn điện	AC100-230V, 50/60Hz
Áp suất không khí	4-6 thanh
Tiêu thụ không khí	Tối đa 10L/phút
Phạm vi độ dày PCB	0,4 ~ 5 mm
Giao thức truyền thông	SMEMA (giao tiếp thiết bị SMT tiêu chuẩn)

Nguyên tắc làm việc & Lợi ích

Quy trình làm sạch nhiều giai đoạn:

Làm sạch bàn chải:Bàn chải xoắn ốc chống tĩnh điện tốc độ cao đánh bật bụi, sợi và hạt trên bề mặt
Khai thác chân không:Hệ thống chân không tích hợp loại bỏ các chất gây ô nhiễm bị nới lỏng để ngăn ngừa tái nhiễm bẩn
Khử tĩnh điện:Chất ion hóa trung hòa tĩnh điện, loại bỏ nguy cơ hư hỏng ESD đối với các bộ phận

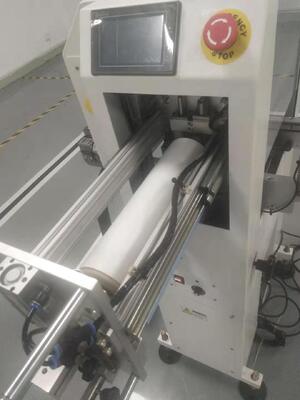

Con lăn dính làm sạch cảm ứng:Con lăn dính chính xác giữ lại các hạt còn sót lại, đạt độ sạch hơn 99%

Lợi ích chính:

Giảm tới 70% lỗi in do nhiễm bẩn bề mặt
Cải thiện độ tin cậy của mối hàn và năng suất sản phẩm cuối cùng
Kéo dài tuổi thọ của thiết bị hạ nguồn như máy in và máy định vị
Giảm thiểu việc làm sạch và làm lại thủ công, nâng cao hiệu quả tổng thể của dây chuyền

Kịch bản ứng dụng

Dây chuyền lắp ráp điện tử tiêu dùng (điện thoại thông minh, máy tính xách tay, thiết bị đeo)
Sản xuất thiết bị điện tử ô tô (ECU, cảm biến, mô-đun điều khiển)
Sản xuất PCB điều khiển công nghiệp
Lắp ráp điện tử thiết bị y tế
Bất kỳ quy trình sản xuất SMT nào yêu cầu in dán hàn có độ chính xác cao

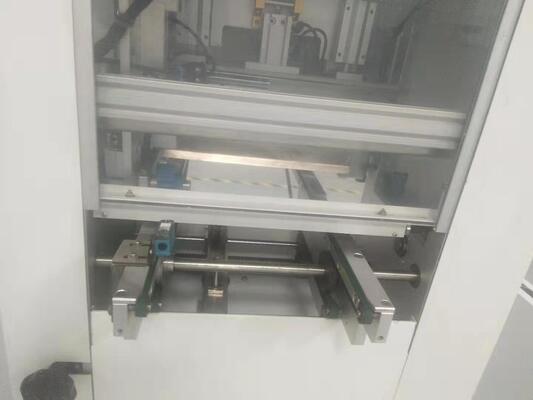

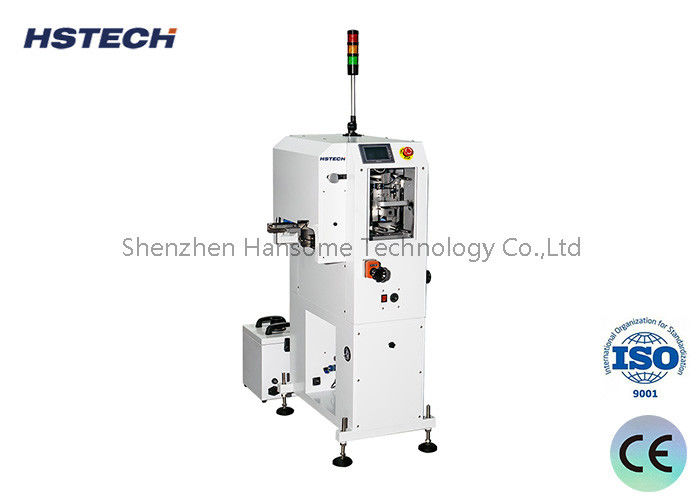

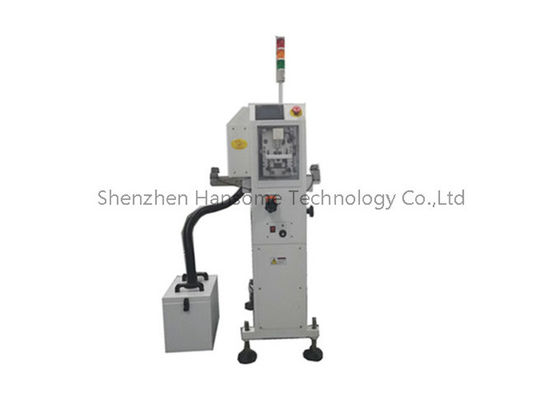

Hình ảnh sản phẩm
