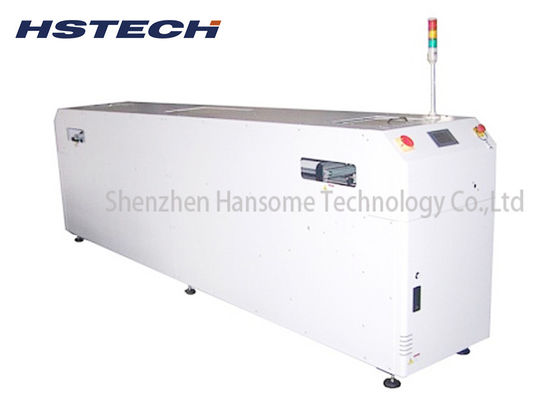

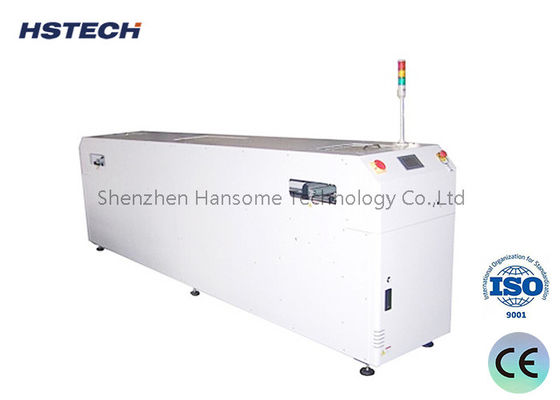

Kiểm soát màn hình cảm ứng PCB Shuttle conveyor PCB tự động bảng bảng xử lý thiết bị vận chuyển

Kiểm soát màn hình cảm ứng PCB Shuttle conveyor PCB tự động bảng bảng xử lý thiết bị vận chuyển

Tên thương hiệu: HSTECH
Số mẫu: HS-PYJ250
MOQ: 1 cái
Giá: Negotation
Điều khoản thanh toán: T/T
Khả năng cung cấp: 50 PC/tháng
Thông tin chi tiết
Nguồn gốc:
Trung Quốc
Chứng nhận:
CE,ISO
Khoảng cách dịch:
Tiêu chuẩn 2200mm (đường ray thứ 1 ~ thứ 4) hoặc tùy chỉnh
Phương pháp dịch thuật:
Động cơ bước + băng tải
Kích thước PCB phù hợp:
50*50~400*250mm
Chuyển hướng:
LR hoặc RL
Chiều cao vận chuyển:
910±20mm
Kích thước máy:
600*2600*1200mm
chi tiết đóng gói:
Gỗ
Khả năng cung cấp:
50 PC/tháng
Mô tả sản phẩm
Điều khiển màn hình cảm ứng thông minh Băng tải con thoi PCB Bảng điều khiển vận chuyển bảng PCB tự động Thiết bị xử lý vận chuyển cho dây chuyền sản xuất SMT
Tổng quan về sản phẩm

Băng tải con thoi PCB này được thiết kế đặc biệt cho các ứng dụng dây chuyền sản xuất SMT và dây chuyền lắp ráp điện tử. Là một thiết bị xử lý và vận chuyển bo mạch PCB chuyên nghiệp, Băng tải con thoi PCB thực hiện việc vận chuyển tự động ổn định và vận chuyển trơn tru các bảng mạch và bảng mạch PCB khác nhau. Được trang bị hệ thống điều khiển màn hình cảm ứng thông minh, Băng tải con thoi PCB tự động này hỗ trợ điều chỉnh tốc độ linh hoạt, chế độ chạy được lập trình và truyền con thoi ổn định, giúp cải thiện đáng kể hiệu quả sản xuất và thực hiện hoạt động liên tục không người lái trong quá trình lắp ráp. Áp dụng cấu trúc khung công nghiệp chất lượng cao và các bộ phận truyền động chính xác, Băng tải con thoi PCB PCB có tính năng hoạt động ổn định, độ ồn thấp, độ bền cao và tuổi thọ dài, hoàn toàn phù hợp với cấu hình tiêu chuẩn của xưởng sản xuất tự động hiện đại.

Đặc trưng
  • Thiết kế kèm theo an toàn mô-đun.
  • Sử dụng động cơ bước.
  • Di chuyển ổn định, cân bằng và chính xác.
  • Điều chỉnh độ rộng mượt mà và song song.
  • Hướng vận chuyển PCB theo yêu cầu của khách hàng.
  • Bảng điều khiển màn hình cảm ứng.
  • Tương thích SMEMA
Chi tiết kỹ thuật
Chức năng Bộ phận này dùng để chuyển hướng dòng PCB sang các kênh khác nhau, từ 2 dòng sang 1 dòng hoặc từ 1 dòng sang 2 dòng.
Người mẫu HS-PYJ250
Chiều cao vận chuyển 910±20mm
Khoảng cách dịch Tiêu chuẩn 2200mm (đường ray thứ 1 ~ thứ 4) hoặc tùy chỉnh
thời gian dịch thuật tùy chỉnh
Phương pháp dịch Động cơ bước + băng tải
Đường sắt cố định Đã sửa đường ray thứ 1 và thứ 4
Kích thước PCB phù hợp 50*50~400*250mm
Chuyển hướng LR hoặc RL
Chế độ chuyển PCB 2 trong 1 ra, 1 trong 2 ra hoặc 2 trong 2 ra.
Áp suất không khí 4-6bar
độ dày PCB Tối thiểu 0,4mm
Kích thước máy 600*2600*1200mm
Tín hiệu SMEMA
Ứng dụng phổ biến
  • Dây chuyền lắp ráp SMT:Kết nối máy Pick & Place với Lò Reflow hoặc hệ thống kiểm tra AOI/AXI.
  • Kiểm tra PCB:Phục vụ như một vùng đệm giữa các trạm kiểm tra chức năng.
  • Sản xuất linh hoạt:Cho phép người vận hành ngắt kết nối các phần của dây chuyền để bảo trì mà không cần dừng toàn bộ quy trình sản xuất.
Tại sao dây chuyền SMT của bạn cần băng tải đưa đón

Trong môi trường sản xuất điện tử phức tạp, tốc độ máy hiếm khi đạt mức hoàn hảo. cácBăng tải đưa đón PCBgiải quyết điều này bằng cách:

  1. Cân bằng tốc độ dòng:Hoạt động như một bộ đệm động để hấp thụ sự khác biệt về tốc độ giữa các máy ở thượng nguồn và hạ lưu, tối đa hóa Hiệu suất Thiết bị Tổng thể (OEE).
  2. Thu hẹp khoảng cách vật lý:Kết nối hoàn hảo các máy có khoảng cách xa hơn do hạn chế về cách bố trí nhà máy.
  3. Hoạt động đa năng:Có thể chuyển đổi giữa "Chế độ nội tuyến" (băng tải) và "Chế độ đệm" (lưu trữ) ngay lập tức thông qua màn hình cảm ứng HMI.
