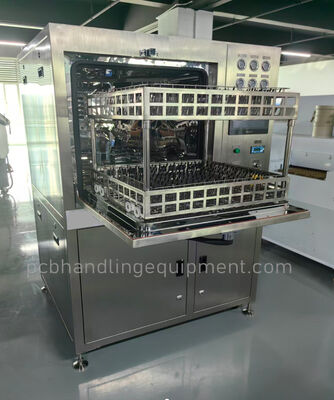

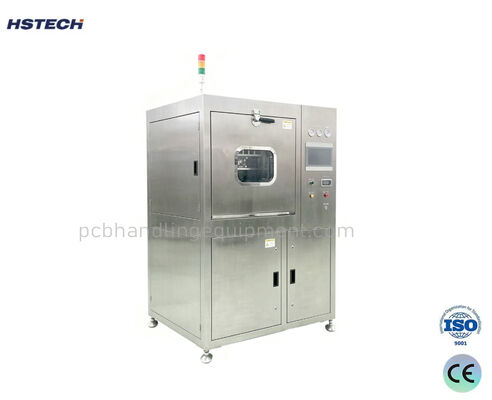

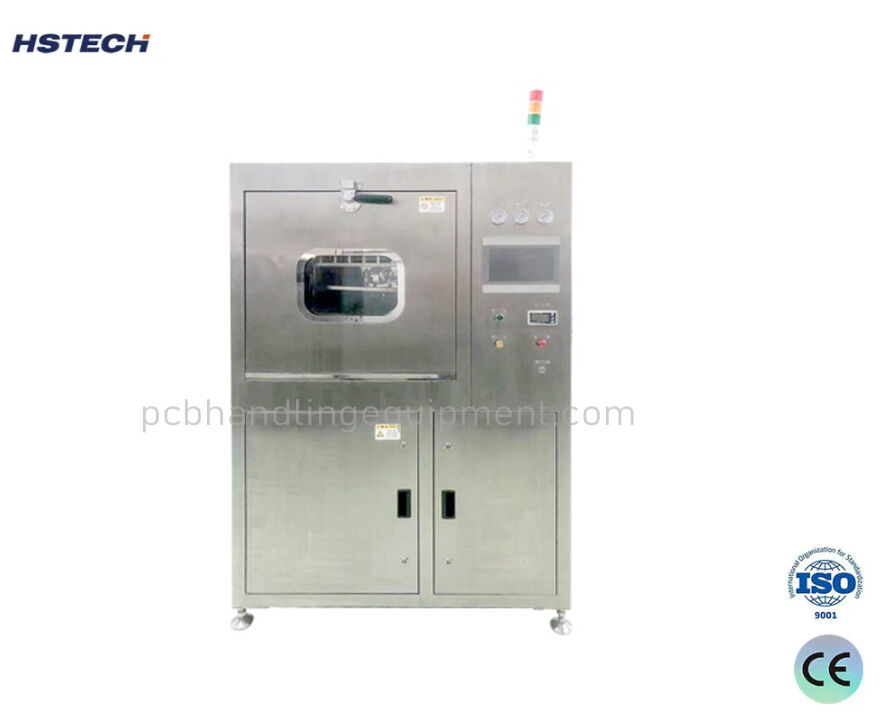

Máy làm sạch PCBA màn hình cảm ứng Offline với hệ thống thanh phun kết nối nhanh

Máy làm sạch PCBA màn hình cảm ứng Offline với hệ thống thanh phun kết nối nhanh

Tên thương hiệu:	HSTECH
Số mẫu:	HS-810
MOQ:	1 chiếc
giá bán:	negotiable
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	50 PC/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

Tên sản phẩm:

Máy làm sạch PCB ngoại tuyến

Công suất máy:

khoảng 26kw

Chất liệu thân máy:

Thép không gỉ 304

Nhiệt độ sấy:

Tối đa 99°

Nguồn điện:

AC380V 50HZ 65A

Bảo hành:

1 năm

chi tiết đóng gói:

Khả năng cung cấp:

50 PC/tháng

Làm nổi bật:

Máy làm sạch màn hình cảm ứng PCBA

máy làm sạch ngoại tuyến với thanh phun

cỗ máy làm sạch SMT với đầu nối nhanh

Mô tả sản phẩm

Máy làm sạch PCBA màn hình cảm ứng Offline với hệ thống thanh phun kết nối nhanh

Máy làm sạch PCBA không dây HS-810 tích hợp là một hệ thống làm sạch hàng loạt kinh tế và hiệu quả được thiết kế để loại bỏ các dư lượng khác nhau từ các sản phẩm điện tử.Hệ thống tiên tiến này xử lý các dư lượng hòa tan trong nước, RMA (rôsin hoạt tính vừa phải), dòng chảy không chì mà không cần rửa, muối điện mạ, dấu vân tay, bụi và bóng hàn.và quá trình sấy khô diễn ra trong một buồng duy nhất, giảm hiệu quả việc sử dụng và tiêu thụ hóa chất.

Các đặc điểm chính

Bộ máy bằng thép không gỉ 304 với điều khiển màn hình cảm ứng
Thích hợp cho tất cả các yêu cầu làm sạch với làm sạch chu kỳ lập trình
Hệ thống tái chế dung môi làm sạch tiết kiệm tiêu thụ hóa chất
Nhiều vòi làm sạch để làm sạch nhanh
Ba thanh làm sạch (cao, giữa, dưới) để làm sạch 360 độ mà không có điểm mù
Phòng quan sát để giám sát toàn bộ quá trình làm sạch
Hệ thống nước nóng lưu thông cho phần làm sạch hóa học
Cổng xả bên ngoài với cửa điều chỉnh và hệ thống thanh phun kết nối nhanh
Chức năng lấp đầy nước tự động ở mức độ lỏng thấp
Giỏ làm sạch có kích thước lớn (L610 × W560 × H100mm) với thiết kế hai lớp cho các yêu cầu PCBA lớn

Cấu hình tiêu chuẩn

Thành phần	Bao gồm
Hệ thống điều khiển màn hình cảm ứng	Vâng.
Hệ thống báo động	Vâng.
Xây dựng bền 304 thép không gỉ	Vâng.
Giải pháp làm sạch chu kỳ có thể lập trình	Vâng.
Hệ thống tái chế dung môi làm sạch	Vâng.
Ba thanh làm sạch (cao, giữa, dưới)	Vâng.
Cửa sổ làm sạch quan sát	Vâng.
Cấu trúc PCB thép không gỉ	Vâng.
Hệ thống chu kỳ nước nóng làm sạch hóa học	Vâng.
Kết nối không khí xả	Vâng.
Dây xịt làm sạch kết nối nhanh	Vâng.
Hệ thống lấp đầy dung môi tự động với độ lỏng thấp	Vâng.
Giỏ làm sạch: 610 × 560 × 100mm, lớp hai	Vâng.
3 PH, 380 VAC, 5 dây điện	Vâng.

Thiết bị tùy chọn

Tùy chọn	Có sẵn
0Thiết bị sản xuất nước DI 3T/H (kháng cao hơn 15m)	Vâng.
Đồ cố định tùy chỉnh	Vâng.

Thông số kỹ thuật

Parameter	Thông số kỹ thuật
Kích thước máy	L1500 × W1300 × H1830 (mm)
Kích thước của buồng bên trong	L690 × W620 × H715 (mm)
Kích thước giỏ làm sạch	610 × 560 × 100 (mm), hai lớp
Năng lượng máy	Khoảng 26kW
Chế độ điều khiển	Màn hình cảm ứng + PLC
Vật liệu thân máy	304 thép không gỉ
Vật liệu lưới	304 thép không gỉ
Nguồn cung cấp điện	AC380V 50HZ 65A
Cung cấp không khí	0.45Mpa ¥0.7Mpa
Trọng lượng	Khoảng 600kg
Nhu cầu nước DI	>15MΩ
Đường nhập nước DI	0.5 m3/h
ồn	< 70 dB
Áp suất phun	30-40psi
Độ dày PCBA	0-100mm
Trọng lượng PCBA	Ít hơn 10kg
Nhiệt độ làm sạch hóa học	25-75°C
Nhiệt độ sấy	Tối đa 99°C
Cài đặt ống phun	Kết nối nhanh, dễ thay thế
Cài đặt ống nước	Kết nối nhanh, bảo trì dễ dàng
Bộ lọc dung môi hóa học	0.45μm (thanh lọc bột hàn, nhựa lanh và các chất gây ô nhiễm luồng)
Bộ lọc nước DI	0.45μm (thanh lọc bột hàn, nhựa lanh và các chất gây ô nhiễm luồng)

Thiết bị làm sạch

Hiệu suất làm sạch

Ứng dụng

Truyền thông & Điện tử tiêu dùng:Làm sạch PCB / PCBA sau hàn cho các bộ định tuyến, thiết bị trạm cơ sở và các dụng cụ chính xác. Loại bỏ dư lượng nhựa và bột hàn để ngăn chặn mạch ngắn và nhiễu tín hiệu.

R&D Prototyping / sản xuất thí điểm:Làm sạch bảng mẫu và bảng sản xuất thí điểm lô nhỏ trong các phòng thí nghiệm và trung tâm R&D. Cung cấp khả năng thích nghi linh hoạt với các mô hình PCBA khác nhau và mức độ ô nhiễm.

Sửa chữa và làm sạch PCBA:Làm sạch các bảng mạch sau khi sửa chữa hoặc làm lại các quy trình. Loại bỏ các chất hàn, luồng và chất gây ô nhiễm còn lại để khôi phục hiệu suất bảng và giảm tỷ lệ phế liệu.

Bao bì điện tử chính xác:Làm sạch các gói bán dẫn và các mô-đun vi mô. Loại bỏ các hạt vi mô và dư lượng hữu cơ để đáp ứng các yêu cầu lắp ráp chính xác cao.
