Hướng dẫn bằng thép không gỉ Đường sắt loại bỏ PCB Băng tải có thể điều chỉnh tốc độ cho dây chuyền sản xuất SMT

Name: Hướng dẫn bằng thép không gỉ Đường sắt loại bỏ PCB Băng tải có thể điều chỉnh tốc độ cho dây chuyền sản xuất SMT
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-CVN350
Price: 85.00 USD
Availability: InStock

Tên thương hiệu:	HSTECH
Số mẫu:	HS-CVN350
MOQ:	1 chiếc
Giá:	negotiable
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100 PC/Tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

Tên sản phẩm:

Băng tải loại bỏ PCB

PLC:

MITSUBISHI

cảm biến:

ĐAU ỐM

Tình trạng:

Mới

Vật liệu:

Cấu trúc thép không gỉ / nhôm

Bảo hành:

1 năm

chi tiết đóng gói:

Gỗ

Khả năng cung cấp:

100 PC/Tháng

Làm nổi bật:

băng tải loại bỏ PCB bằng thép không gỉ

băng tải SMT có thể điều chỉnh tốc độ

thiết bị xử lý PCB có bảo hành

Mô tả sản phẩm

Băng tải loại bỏ PCB đường sắt dẫn hướng bằng thép không gỉ

Tốc độ điều chỉnh cho dây chuyền sản xuất SMT

Tổng quan về sản phẩm

Băng tải loại bỏ PCB dòng HS-CVN của chúng tôi là băng tải phân tách nội tuyến SMT tùy chỉnh được tích hợp với bộ điều khiển PLC Mitsubishi và cấu hình cảm biến quang điện thương hiệu Sick. Được đánh giá ở mức tiêu thụ điện năng tối đa 100VA, nó được thiết kế để tự động phân loại các bo mạch PCB đủ tiêu chuẩn (OK) và bị lỗi (NG) trên dây chuyền sản xuất lắp ráp SMT đầy đủ.

Băng tải loại bỏ nội tuyến này được triển khai đặc biệt ngay sau khi kiểm tra PCB AOI, kiểm tra SPI hoặc trạm kiểm tra trực quan sau chỉnh dòng. Nó cho phép tự động chuyển dòng các PCB bị lỗi mà không làm tạm dừng toàn bộ quy trình sản xuất SMT ngược dòng và xuôi dòng. Trong khi các bo mạch bị lỗi được chuyển hướng để làm lại hoặc loại bỏ, các PCB tốt tiếp tục được vận chuyển không bị gián đoạn đến các quy trình tiếp theo như lắp ráp linh kiện, liên kết hoặc thử nghiệm lần cuối.

Chúng tôi cung cấp hai mẫu tiêu chuẩn: HS-CVN350 và HS-CVN460 để đáp ứng các yêu cầu về kích thước PCB khác nhau. Các sửa đổi về chiều dài và kích thước tùy chỉnh có sẵn theo nhu cầu sản xuất riêng của khách hàng.

Thông số kỹ thuật

Đặc điểm kỹ thuật	HS-CVN350	HS-CVN460
Mẫu số	HS-CVN350	HS-CVN460
Kích thước PCB hiệu quả	50×50mm ~ 450×350mm	50×50mm ~ 550×460mm
Kích thước tổng thể của máy	1000×690×930mm	1000×800×930mm
Trọng lượng tịnh	70kg	90kg
Chiều cao làm việc vận chuyển	910±20mm	910±20mm
Hướng vận chuyển PCB	Trái sang phải / Phải sang trái	Trái sang phải / Phải sang trái
Tốc độ truyền tải có thể điều chỉnh	0,5 ~ 20m / phút	0,5 ~ 20m / phút
Nguồn điện đầu vào	AC100V~230V, 1 pha, 50/60Hz	AC100V~230V, 1 pha, 50/60Hz
Tiêu thụ điện năng định mức tối đa	100VA	100VA
Áp suất không khí làm việc cần thiết	Thanh 4 ~ 6	Thanh 4 ~ 6
Tiêu thụ không khí tối đa	10L/phút	10L/phút
Giao diện truyền thông	SMEMA	SMEMA

Tính năng & Ưu điểm cốt lõi

Ba chế độ làm việc:Chế độ loại bỏ, Chế độ kiểm tra và Chế độ bỏ qua để lập kế hoạch sản xuất linh hoạt
Cấu trúc tích hợp mô-đun:Đơn giản hóa việc cài đặt, bảo trì và thay thế linh kiện
Khung có độ ổn định cao:Cấu trúc hàn chắc chắn ngăn ngừa rung lắc và biến dạng trong quá trình hoạt động liên tục

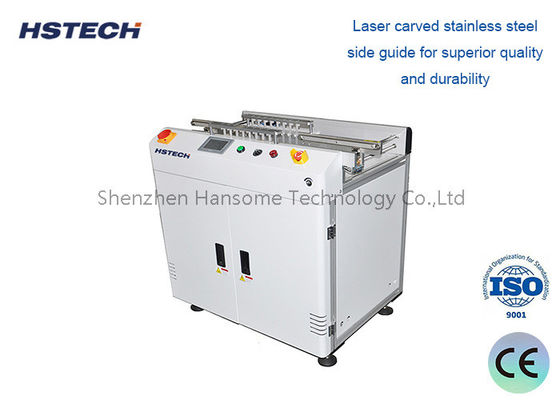

Đường ray dẫn hướng bằng thép không gỉ được khắc bằng laser:Chống mài mòn, chống gỉ và tuổi thọ dài
Phần tựa tay tiện dụng:Giảm sự mệt mỏi của người vận hành trong quá trình kiểm tra thủ công
Điều chỉnh độ rộng vít chì chính xác:Điều chỉnh đường ray dẫn hướng đồng bộ mượt mà cho các chiều rộng PCB khác nhau
Kích thước tùy chỉnh:Có sẵn với độ dài và kích cỡ tùy chỉnh để phù hợp với bố cục dây chuyền sản xuất
Kiểm soát tốc độ biến đổi vô cấp:Điều chỉnh liên tục từ 0,5 đến 20m/phút
Khả năng tương thích SMEMA phổ quát:Tích hợp liền mạch với tất cả các thương hiệu thiết bị SMT chính thống
Linh kiện điện cao cấp:Cảm biến PLC và Sick của Mitsubishi đảm bảo phát hiện và loại bỏ PCB chính xác

Nguyên tắc làm việc

Khi thiết bị kiểm tra ngược dòng gửi tín hiệu lỗi NG qua giao tiếp SMEMA, cảm biến Sick tích hợp sẽ phát hiện vị trí PCB. PLC Mitsubishi xử lý tín hiệu và kích hoạt cơ chế loại bỏ bằng khí nén. PCB bị lỗi sẽ tự động được đẩy đến khu vực lưu trữ bị loại bỏ, trong khi PCB đủ tiêu chuẩn tiếp tục không bị gián đoạn trong các quy trình SMT tiếp theo.

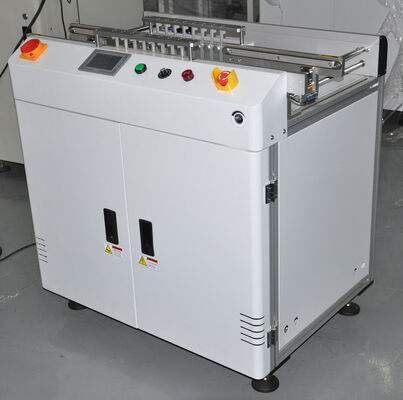

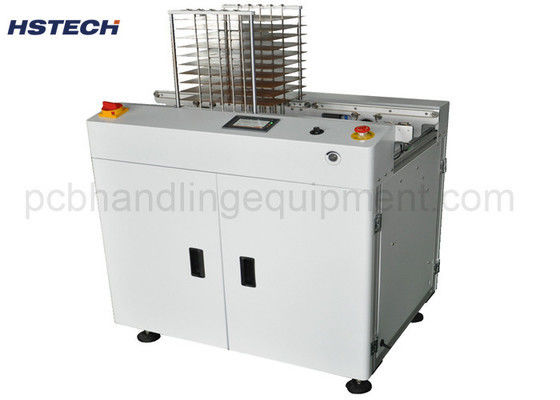

Hình ảnh sản phẩm
