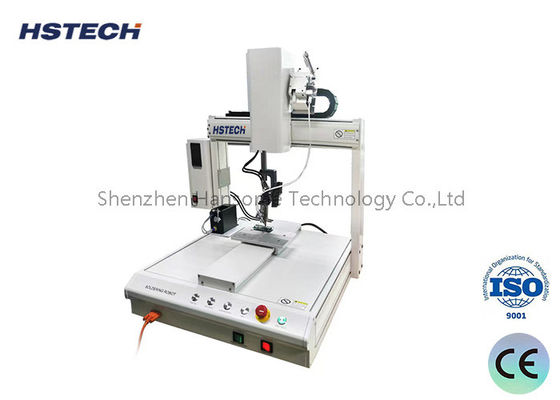

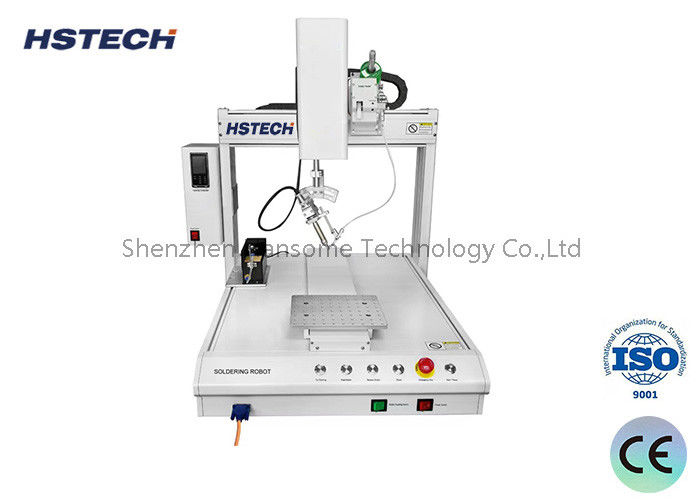

Robot hàn tự động quay 4 trục để bàn với đầu hàn xoay 360 °

Name: Robot hàn tự động quay 4 trục để bàn với đầu hàn xoay 360 °
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-S331R
Price: 3,450.00 USD
Availability: InStock

Tên thương hiệu:	HSTECH
Số mẫu:	HS-S331R
MOQ:	1 chiếc
giá bán:	negotiable
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100 PC/Tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

Tên sản phẩm:

Robot hàn tự động máy tính để bàn

Điện áp:

Điện xoay chiều 110V / 220V

Điện sưởi ấm:

150W

Nền tảng:

Gấp đôi

Bảo hành:

1 năm

X/Y/Z Range:

300×300×100mm

chi tiết đóng gói:

Gỗ

Khả năng cung cấp:

100 PC/Tháng

Làm nổi bật:

Robot hàn tự động 4 trục

đầu hàn quay 360°

Máy hàn tự động trên bàn

Mô tả sản phẩm

Robot hàn tự động quay 4 trục để bàn với đầu hàn xoay 360 °

Robot hàn quay bốn trục HSTECH HS-S331R

Máy hàn tự động có thể lập trình cho phích cắm sạc DC Terminal Dải LED hàn

Tổng quan về sản phẩm

Model HS-S331R là robot hàn tự động 4 trục bao gồm trục tuyến tính X/Y/Z cộng với trục R quay 360° do HSTECH phát triển. Được thiết kế để thực hiện các nhiệm vụ hàn mù không thể thực hiện được đối với thiết bị hàn nóng chảy và hàn sóng, bộ phận này vượt trội trong việc lắp ráp các loại PCB hỗn hợp, các bộ phận nhạy cảm với nhiệt và các bộ phận điện tử tinh xảo sau khi xử lý SMT.

Nó được áp dụng rộng rãi để hàn dây PCB, hàn phích cắm bộ sạc, đầu nối, đầu cuối DC và liên kết dải đèn LED trong các ngành công nghiệp điện tử tiêu dùng. Thay thế hàn thủ công giúp ổn định chất lượng hàn một cách hiệu quả, tăng năng suất và cắt giảm chi phí nhân công. Bố cục máy tính để bàn nhỏ gọn cho phép vận hành độc lập hoặc tích hợp nội tuyến với dây chuyền sản xuất tự động.

Thông số kỹ thuật

Phạm vi hành trình X/Y/Z	300300100mm
Xoay trục R	Xoay hoàn toàn 360°
Tốc độ di chuyển XYZ tối đa	300 mm/giây
Chế độ lái xe	Động cơ bước + Truyền đai định thời
Định vị lặp lại	± 0,02mm
Chế độ hoạt động	Chạy hoàn toàn tự động
Phương pháp lập trình	Dạy lập trình thủ công mặt dây chuyền
Hệ thống điều khiển	Bảng điều khiển nhiệt độ không đổi chuyên dụng
Lưu trữ chương trình	Lưu trữ tới 1000 bộ chương trình xử lý; tối đa 5.000 điểm cho mỗi tệp
Dung lượng lưu trữ	256M cho hộp dạy, 32M cho thẻ ngoại tuyến; lên tới 100.000 điểm xử lý trên mỗi tệp
Trọng lượng tổng thể	85kg
Kích thước (LWH)	516585800mm
Nguồn điện	AC220V,50/60Hz,350W
Phạm vi kiểm soát nhiệt độ	0 ~ 550oC
Mẹo làm sạch	Làm sạch tự động thổi khí nén
Cổng ngoài	USB & RS232
Loại hàn	Hàn điểm/Hàn kéo
Môi trường làm việc	5~40oC, 20%~90%RH không ngưng tụ

Ưu điểm sản phẩm cốt lõi

Liên kết 4 trục & hàn đa hướng:Được trang bị đầu hàn trục R có thể xoay 360°, máy có thể chạm tới các lỗ mù ẩn và các chân bên mà các thiết bị hàn tiêu chuẩn không thể tiếp cận được. Lý tưởng cho các PCB không đều và các thành phần dễ bị tổn thương về nhiệt.
Cấu trúc ổn định và chính xác cao:Khung hợp kim nhôm tránh biến dạng và rỉ sét. Truyền động bằng động cơ bước chính xác đảm bảo độ chính xác lặp lại ±0,02mm, mang lại các mối hàn ổn định trong sản xuất hàng loạt và loại bỏ chất lượng không đồng đều khi hàn thủ công.
Lập trình hiệu quả và sản xuất linh hoạt:Hỗ trợ chức năng sao chép điểm-điểm và khối để rút ngắn đáng kể thời gian lập trình. Lập trình ngoại tuyến qua thẻ lưu trữ giúp tiết kiệm thời gian chờ đợi của máy, thực hiện thay đổi mô hình nhanh chóng cho các đơn hàng lô nhỏ có nhiều thông số kỹ thuật.
Bảo trì mẹo hàn tự động:Cơ chế làm sạch tự động bằng khí nén tích hợp thường xuyên loại bỏ oxit khỏi đầu mỏ hàn, giảm mài mòn đầu mỏ hàn và giữ hiệu quả hàn ổn định liên tục.
Kiểm soát hàn nhiệt độ không đổi:Điều chỉnh nhiệt độ chính xác từ 0 đến 550oC phù hợp với cả dây hàn có chì và không chì, ngăn ngừa hư hỏng quá nhiệt đối với các linh kiện điện tử nhạy cảm.
Truyền dữ liệu thuận tiện:Giao diện USB và RS232 kép hỗ trợ nhập/xuất chương trình và kết nối dữ liệu với hệ thống quản lý sản xuất MES của nhà máy để quản lý xưởng thông minh.

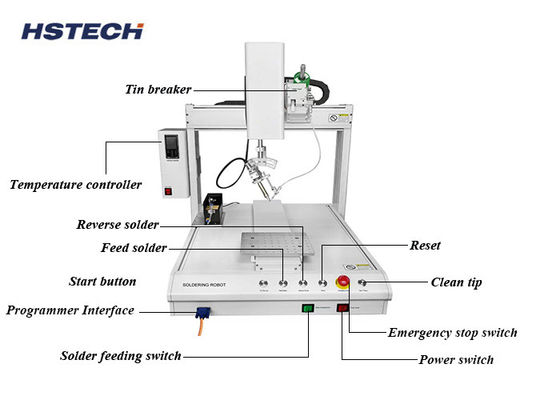

Thành phần chính

Đầu hàn sắt:Thiết kế phản hồi nhiệt độ theo thời gian thực để tạo ra nhiệt ổn định trong quá trình hàn liên tục.
Bộ điều khiển nhiệt độ kỹ thuật số:Điều chỉnh nhiệt độ theo thời gian thực chính xác để tránh hàn nguội hoặc cháy linh kiện.
Mặt dây chuyền dạy cầm tay:Hoạt động trực quan để thiết lập chương trình nhanh chóng mà không cần mã hóa phức tạp.
Bộ nạp dây hàn tự động:Cấp liệu hàn định lượng ổn định để kiểm soát khối lượng hàn chính xác cho các mối hàn đồng nhất.

Trường ứng dụng

Điện tử tiêu dùng: Phích cắm sạc, đầu nối USB, thiết bị đầu cuối nguồn DC
Công nghiệp chiếu sáng: Liên kết đèn LED & hàn PCB
Lắp ráp chính xác: Bảng mạch SMT+THA hỗn hợp và các bộ phận nhỏ dễ vỡ
Xử lý dây: Hàn thiếc từ cáp đến bo mạch cho các mô-đun điện tử khác nhau
