Chi tiết sản phẩm

Nhà các sản phẩm

Nút điều khiển Nhiều tạp chí Tạp chí PCB Bộ nạp kèm theo Tương thích với SMEMA

Tên thương hiệu:	HSTECH
Số mẫu:	HS-LD250
MOQ:	1 cái
giá bán:	negotiable
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	50 PC/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

Tên sản phẩm:

Máy nạp PCB nhiều tạp chí

Tên khác:

Máy nạp bảng SMT

Nguồn điện:

AC110V/220V,50/60Hz

Áp suất không khí:

Thanh 4-6

Hoạt động:

hoạt động phía trước

Bảo hành:

1 năm

chi tiết đóng gói:

Gỗ

Khả năng cung cấp:

50 PC/tháng

Làm nổi bật:

Bộ nạp tạp chí PCB điều khiển bằng nút

Bộ nạp PCB tương thích SMEMA

Bộ nạp tạp chí PCB kèm theo

Mô tả sản phẩm

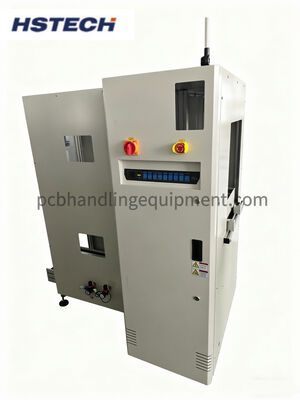

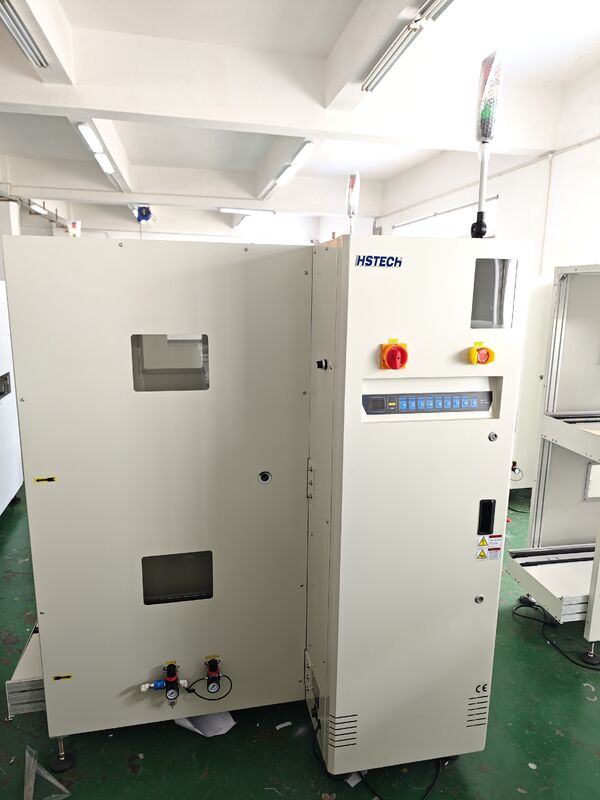

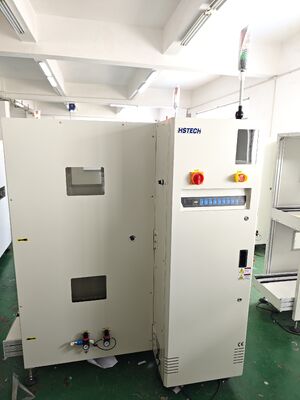

Máy nạp PCB SMEMA điều khiển bằng nút kèm theo

Máy nạp PCB kèm theo này là thiết bị cấp liệu tự động mặt trước được thiết kế đặc biệt cho dây chuyền sản xuất lắp ráp SMT. Nó có vỏ an toàn được bao bọc hoàn toàn với nút điều khiển tập trung vật lý và hỗ trợ kết nối tín hiệu truyền thông SMEMA tiêu chuẩn để tích hợp liền mạch với máy in dán hàn, bộ phận gắn linh kiện, máy phân phối, lò phản xạ và các thiết bị SMT khác.

Kịch bản ứng dụng

Kết hợp cấp liệu mặt trước cho máy in stencil SMT
Cung cấp bo mạch tự động cho máy gắn chip tốc độ cao
Hỗ trợ cấp liệu liên tục cho các máy phân phối nội tuyến và thiết bị hàn sóng chọn lọc
Cấp PCB hàng loạt cho bảng điều khiển điện tử ô tô, mạch linh hoạt FPC và sản xuất bảng bán dẫn mini
Xưởng cho ăn tự động không bụi với thiết kế bảo vệ an toàn khép kín

Tính năng sản phẩm cốt lõi

Thiết kế tích hợp mô-đun:Bố trí mô-đun được tiêu chuẩn hóa để dễ dàng tháo gỡ, bảo trì, mở rộng chức năng và chuyển đổi mô hình
Khung cơ khí chắc chắn được gia cố:Cấu trúc khung tích hợp bằng thép dày được xử lý chống rung để hoạt động ổn định liên tục 24 giờ
Thiết kế hiệu quả về chi phí:Bố trí cấu trúc được tối ưu hóa giúp giảm chi phí sản xuất trong khi vẫn giữ được chức năng cấp liệu hoàn chỉnh

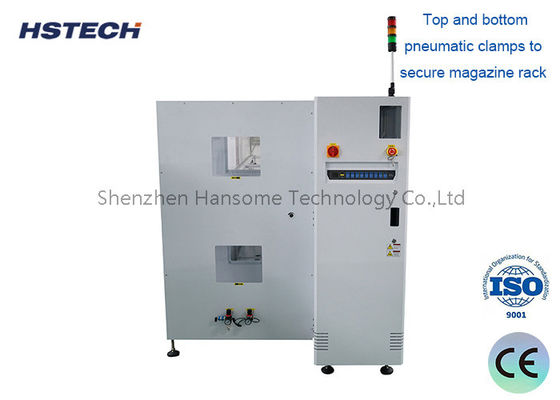

Kẹp khí nén kép:Cơ cấu kẹp khí nén trên và dưới khóa chắc chắn giá đựng tạp chí trong quá trình vận hành
Đảm bảo không bị vỡ PCB:Băng tải ma sát mềm với cấu trúc nâng đệm và cảm biến giới hạn độ cao chính xác ngăn ngừa hư hỏng PCB
Tín hiệu SMEMA tiêu chuẩn tương thích:Giao diện truyền thông SMEMA tiêu chuẩn tích hợp để kết nối tín hiệu tự động với tất cả các thiết bị SMT chính thống

Thông số kỹ thuật

Mục	tham số
Tên sản phẩm	Máy nạp PCB
Chiều cao vận chuyển	910±30mm
Thời gian tải PCB	Khoảng 6 giây
Thời gian thay thế tạp chí	Khoảng 30 giây
Hướng vận chuyển	L~R, hoặc R~L
Hoạt động	Hoạt động phía trước
Theo dõi mặt cố định	Mặt trước (hoặc ghi rõ)
Nguồn điện	220V, 50/60Hz, ±10%
Áp suất không khí	4-6bar
độ dày PCB	Tối thiểu 0,4mm
số lượng tạp chí	Mặt trên: 1 chiếc, mặt dưới: 2 chiếc
Lựa chọn cao độ	1-4 (khoảng cách 10 mm)
Tốc độ băng tải	0,5-20M / phút hoặc tùy chỉnh
Tín hiệu	SMEMA

Thông số kỹ thuật mô hình

Người mẫu	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Chiều dài PCB hiệu quả	50×50~350×250mm	50×50~455×330mm	50×50~530×390mm	50×530×460mm
Kích thước máy	1400×800×1200mm	1650×880×1200mm	1800×940×1200mm	1800×1010×1200mm
Kích thước tạp chí	355×320×563mm	460×400×563mm	535×460×570mm	535×530×570mm
Cân nặng	140kg	180kg	220kg	260kg

Các ngành áp dụng

Nhà máy lắp ráp điện tử SMT Sản xuất điện tử ô tô Sản xuất bảng điều khiển năng lượng mới Xử lý mạch linh hoạt FPC Xưởng đóng gói bán dẫn Sản xuất thiết bị điện tử y tế Nhà máy sản xuất thiết bị đeo thông minh
