Hiệu quả cao 90 ° 180 ° PCB xoay chuyển tải thay đổi hướng với đèn tháp 3 màu

Name: Hiệu quả cao 90 ° 180 ° PCB xoay chuyển tải thay đổi hướng với đèn tháp 3 màu
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-SZ350
Price: 85.00 USD
Availability: InStock

Tên thương hiệu:	HSTECH
Số mẫu:	HS-SZ350
MOQ:	1 cái
giá bán:	negotiable
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	50 PC/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

Tên sản phẩm:

Máy vận chuyển xoay PCB

Nguồn điện:

AC100-230V

Xoay độ:

90 độ, 180 độ, 270 độ

Tín hiệu:

SMEMA

điều khiển:

Màn hình cảm ứng

Bảo hành:

1 năm

chi tiết đóng gói:

Gỗ

Khả năng cung cấp:

50 PC/tháng

Làm nổi bật:

90° 180° PCB vòng vận chuyển

Máy vận chuyển thay đổi hướng PCB với đèn tháp

Thiết bị xử lý PCB hiệu quả cao

Mô tả sản phẩm

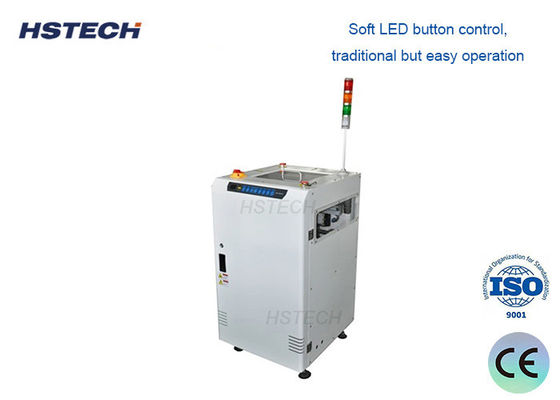

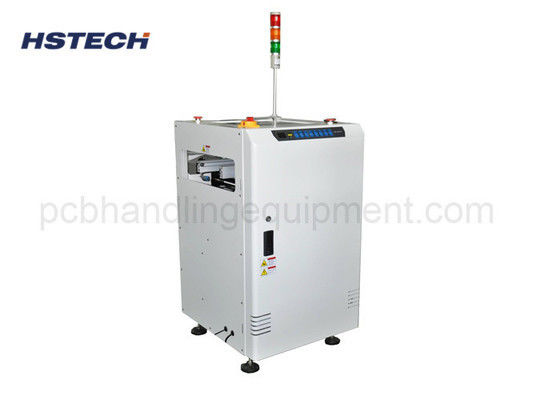

Băng tải xoay SMT 90°/180° PCB có đèn tháp 3 màu

Băng tải quay PCB thay đổi hướng dòng chảy SMT là thiết bị chuyển tự động chuyên dụng được thiết kế cho dây chuyền sản xuất lắp ráp SMT, hỗ trợ chuyển hướng hướng PCB 90°, 180° và 270°. Được trang bị đèn tháp 3 màu tiêu chuẩn để chỉ báo trạng thái máy theo thời gian thực, băng tải quay này kết nối liền mạch với thiết bị SMT phía trước và phía sau, cho phép chuyển đổi dòng bảng mạch PCB linh hoạt trên dây chuyền sản xuất hoàn toàn tự động.

Tính năng sản phẩm cốt lõi

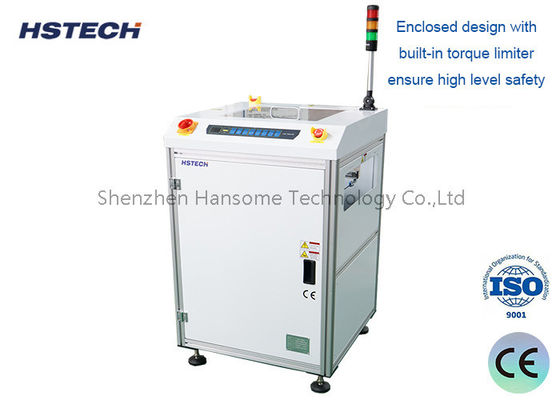

Cấu trúc an toàn kèm theo đầy đủ:Thiết kế vỏ kín với bộ giới hạn mô-men xoắn tích hợp ngăn ngừa quá tải cơ học và nghiền nát PCB trong quá trình quay
Nắp an toàn hàng đầu mở nhanh:Toàn quyền truy cập vào các bộ phận bên trong để dễ dàng bảo trì và giảm thời gian ngừng hoạt động
Nút điều khiển vật lý thân thiện với người dùng:Bảng điều khiển bên cạnh trực quan để bắt đầu, dừng, đặt lại và vận hành khẩn cấp
Cơ chế quay có độ chính xác cao:Ổ trục chính xác và cụm điều khiển bằng servo đảm bảo chuyển động quay ổn định, không rung
Khoảng cách chuyển giao tối thiểu:Ổ cắm con lăn được tối ưu hóa giúp loại bỏ hiện tượng kẹt cạnh PCB và nghiêng bo mạch
Logic luồng lưu lượng truy cập có thể tùy chỉnh:Lập trình độ trễ tín hiệu, trình tự truyền và chế độ kích hoạt góc quay
Điều chỉnh độ rộng vít dẫn song song:Hệ thống vít me kép duy trì độ song song ngang hoàn hảo
Khả năng tương thích truyền thông SMEMA:Giao diện tiêu chuẩn để tích hợp liền mạch với tất cả các thiết bị SMT chính thống

Thông số kỹ thuật

tham số	Chi tiết
Chức năng cốt lõi	Chuyển hướng dòng chảy PCB; hỗ trợ các góc quay 90°, 180°, 270°
Chiều cao vận chuyển tiêu chuẩn	910±20mm (phù hợp với tiêu chuẩn thiết bị SMT toàn cầu)
hướng truyền tải	Hỗ trợ hai chiều từ trái sang phải / phải sang trái
Thời gian chu kỳ tiêu chuẩn	Xấp xỉ. 5 giây cho mỗi chu kỳ quay đầy đủ
Nguồn điện	AC 100-230V, 1 pha, điện áp phổ thông 50/60Hz
Áp suất không khí làm việc	Cung cấp khí nén 4-6 bar
Tiêu thụ không khí tối đa	10L/phút khi vận hành liên tục ở mức đầy tải
Độ dày PCB tối thiểu	0,4mm (hỗ trợ bảng mạch siêu mỏng linh hoạt và cứng nhắc)
Tín hiệu truyền thông	Giao diện tín hiệu tiêu chuẩn ngành SMEMA

Tùy chọn mẫu tiêu chuẩn

Mẫu HS-SZ350

Kích thước xử lý PCB:50×50 - 450×350mm
Kích thước máy:700×750×1200 mm
Trọng lượng tịnh:150 kg
Ứng dụng:Bảng điện thoại di động, mô-đun cảm biến, thiết bị điện tử đeo được, bảng mạch điều khiển nhỏ. Dấu chân nhỏ gọn lý tưởng cho không gian hội thảo hạn chế.

Mẫu HS-SZ460

Kích thước xử lý PCB:50×50 - 550×460mm
Kích thước máy:840×890×1200 mm
Trọng lượng tịnh:180 kg
Ứng dụng:Bảng điều khiển ô tô, bo mạch chủ cấp nguồn, bảng điều khiển chính công nghiệp, bảng điều khiển LED lớn. Khả năng chịu tải cao hơn cho các bo mạch nhiều lớp nặng.

Kịch bản ứng dụng

• Dây chuyền sản xuất bản vá SMT hoàn toàn tự động
• Chuyển hướng sau khi chỉnh lại dòng PCB và chuyển bố cục đường dây
• Kết nối đường dây trạm kiểm tra AOI, SPI, X-Ray
• Điện tử ô tô, điện tử tiêu dùng, lắp ráp mạch thiết bị y tế
• Xưởng sản xuất bảng điều khiển thiết bị gia dụng thông minh
• Truyền tải hậu cần PCB tự động trong nhà máy tối không người lái

Ưu điểm sản phẩm & Lợi ích khách hàng

Giảm tỷ lệ phế liệu PCB:Xoay chính xác và khoảng cách truyền thu hẹp tránh làm hỏng bo mạch và mất linh kiện
Giảm sự phụ thuộc vào lao động:Liên kết SMEMA cho phép vận hành hoàn toàn tự động mà không cần xử lý thủ công
Bố cục dòng linh hoạt:Khả năng xoay đa góc tối ưu hóa việc sử dụng không gian nhà máy
Chi phí bảo trì thấp:Thiết kế nắp mở nhanh giúp đơn giản hóa việc bảo trì hàng ngày và giảm thời gian ngừng hoạt động
Khả năng tương thích toàn cầu:Cung cấp điện áp rộng và tín hiệu SMEMA tiêu chuẩn hỗ trợ thị trường quốc tế
Tiêu chuẩn an toàn cao:Bộ giới hạn mô-men xoắn và vỏ bọc kín ngăn ngừa tai nạn an toàn
