Tự động 5 trục bàn kép Máy hàn robot Ứng dạy có thể lập trình cho lắp ráp PCB

Tự động 5 trục bàn kép Máy hàn robot Ứng dạy có thể lập trình cho lắp ráp PCB

Tên thương hiệu:	HSTECH
Số mẫu:	HS-S5331R
MOQ:	1 cái
Giá:	negotiable
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	50 PC/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

CE,ISO

Tên sản phẩm:

Robot hàn để bàn

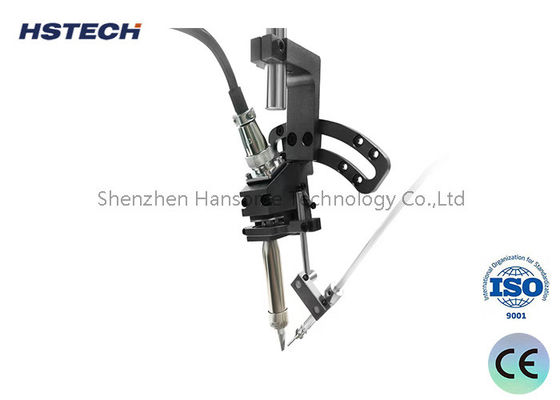

đầu hàn:

Mẹo đơn

Xoay:

360 độ

Hệ thống:

Lập trình thủ công, chuyển đổi nhanh

Trọng lượng máy:

Bảo hành:

1 năm

chi tiết đóng gói:

Khả năng cung cấp:

50 PC/tháng

Làm nổi bật:

Máy hàn robot 5 trục

Robot lắp ráp PCB có thể lập trình

Robot hàn tự động hai bàn

Mô tả sản phẩm

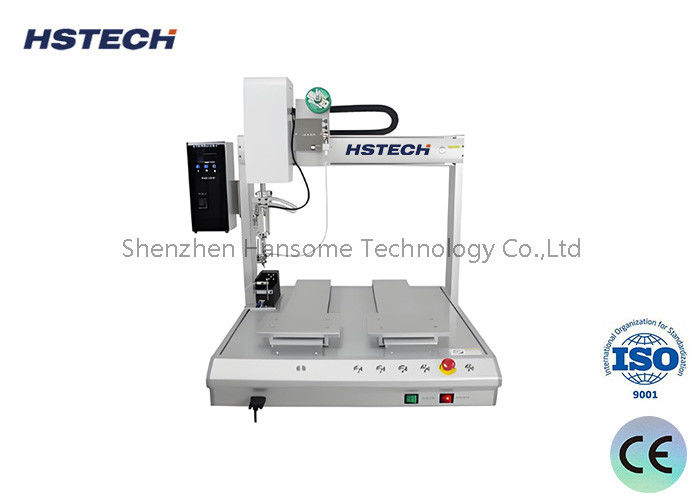

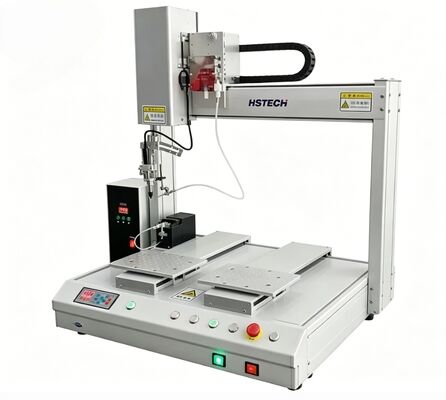

Máy hàn robot tự động 5 trục hai bàn

Máy hàn robot 5 trục hai bàn HS-S5331R là giải pháp hàn tự động thông minh được thiết kế cho việc lắp ráp điện tử chính xác. Được trang bị hai trạm làm việc và hệ thống chuyển động 5 trục, nền tảng hàn robot này mang lại mối hàn chất lượng cao, ổn định và nhất quán cho các bảng mạch in (PCBA), đầu nối, đầu cuối dây và các linh kiện điện tử thu nhỏ.

Tính năng cốt lõi

Hệ thống hàn chuyển động 5 trục: Chuyển động đa chiều với trục R quay 360° cho phép hàn linh hoạt ở các góc phức tạp và xử lý các vị trí hàn không đều một cách hiệu quả
Điều khiển động cơ bước: Hệ thống truyền động động cơ bước + dây đai thời gian mang lại hoạt động ổn định, rung động thấp và độ nhất quán định vị vượt trội cho sản xuất liên tục trong nhiều giờ
Kiểm soát nhiệt độ & chống đứt mối hàn chính xác: Giám sát nhiệt độ thời gian thực với khả năng kiểm soát đứt mối hàn chính xác giúp ngăn ngừa quá nhiều thiếc hàn, mối hàn nguội, hiện tượng chập mối hàn và các hạt thiếc
Ray dẫn hướng tuyến tính cao cấp: Cấu trúc ray dẫn hướng tuyến tính cao cấp đảm bảo chuyển động siêu mượt, phẳng, giảm thiểu sai lệch chuyển động và kéo dài tuổi thọ máy
Nhiều chế độ hàn: Hỗ trợ hàn điểm và hàn kéo, có thể tùy chỉnh để phù hợp với các yêu cầu hàn phôi đa dạng
Cánh tay máy hợp kim nhôm cường độ cao: Cấu trúc cantilever hợp kim tùy chỉnh chống gỉ, chống biến dạng, duy trì sự ổn định cấu trúc dưới hoạt động liên tục dài hạn
Lập trình bằng Bảng điều khiển Teach Pendant: Hộp điều khiển cầm tay thân thiện với người dùng để lập trình đường đi dễ dàng với khả năng lưu trữ tới 99 nhóm chương trình hàn độc lập
Hệ thống lọc khí thải tích hợp: Lọc hiệu quả khói độc hại phát sinh trong quá trình hàn, bảo vệ đầu mỏ hàn khỏi ăn mòn và cải thiện môi trường làm việc

Thông số kỹ thuật

Mẫu mã	HS-S5331R
Phạm vi làm việc X/Y1/Y2/Z	500×300×300×100 mm
Trục R quay	360°
Tốc độ di chuyển tối đa XYZ	300 mm/s
Hệ thống truyền động	Động cơ bước + Dây đai thời gian
Độ chính xác định vị lặp lại	±0.02 mm
Chế độ hoạt động	Tự động hoàn toàn
Phương pháp lập trình	Lập trình thủ công qua Bảng điều khiển Teach Pendant
Hệ thống điều khiển	Hệ thống kiểm soát nhiệt độ không đổi
Bộ điều khiển	Bảng điều khiển
Trọng lượng máy	90 kg
Kích thước tổng thể (D×R×C)	716×585×800 mm
Nguồn điện	220V, 50–60Hz
Phạm vi kiểm soát nhiệt độ	0–550°C
Phương pháp làm sạch mỏ hàn	Làm sạch bằng khí nén
Giao diện truyền thông ngoài	USB + RS232
Phương pháp hàn	Hàn điểm / Hàn kéo
Nhiệt độ & Độ ẩm môi trường làm việc	5–40°C, 20%–90% RH (Không ngưng tụ)

Kịch bản ứng dụng

Thích hợp cho xử lý hàn tự động các bảng mạch in (PCB), bảng mạch linh hoạt (FPC), đầu nối điện tử, đầu cuối dây cáp, cảm biến, mô-đun nhỏ, linh kiện âm thanh, điện tử tiêu dùng, điện tử y tế và các cụm lắp ráp điện tử ô tô.

Ưu điểm sản phẩm

Thiết kế làm việc xen kẽ hai bàn: Hai trạm làm việc hoạt động luân phiên, tiết kiệm thời gian chờ đợi nạp/dỡ và tăng hiệu quả sản xuất
Độ nhất quán hàn siêu cao: Thay thế hàn thủ công, loại bỏ chất lượng không ổn định do thao tác thủ công và giảm tỷ lệ lỗi
Vận hành đơn giản & Chi phí học tập thấp: Lập trình bằng bảng điều khiển Teach Pendant trực quan cho phép người vận hành hoàn thành chỉnh sửa chương trình nhanh chóng mà không cần kiến thức lập trình chuyên nghiệp
Thiết kế thân thiện với môi trường: Hệ thống lọc khói tích hợp loại bỏ khói hàn và đáp ứng các tiêu chuẩn môi trường của nhà máy
Tuổi thọ cao & Chi phí bảo trì thấp: Khung hợp kim chống gỉ và các bộ phận truyền động đáng tin cậy hỗ trợ sản xuất công nghiệp liên tục trong thời gian dài
